Jet Grouting Nedir? Uygulama Aşamaları, Teknik Parametreler ve Zemin İyileştirme Rehberi

Jet Grouting, zemin iyileştirme yöntemlerinden biridir. Yüksek basınçlı çimento enjeksiyonu kullanılarak zeminin dayanımı ve taşıma kapasitesi artırılır, oturma ve geçirgenlik gibi geoteknik problemlerin kontrol edilmesine yardımcı olur.

Jet grouting, zemin içerisine yüksek basınç altında bağlayıcı bir şerbet enjekte edilerek mevcut zeminin özelliklerinin yerinde değiştirilmesini sağlayan ileri bir zemin iyileştirme ve güçlendirme yöntemidir. Bu sistemde amaç yalnızca zemine malzeme ilave etmek değil, enjeksiyon enerjisi sayesinde mevcut zeminin parçalanması ve bağlayıcı malzeme ile yeniden yapılandırılmasıdır.

Özellikle geleneksel temel sistemlerinin uygulanmasının zor olduğu dar çalışma alanlarında, yeraltı yapılarında, derin kazılarda, su kontrolü gereken bölgelerde ve taşıma kapasitesinin artırılması gereken zeminlerde jet grouting önemli bir çözüm oluşturuyor. Bu yöntemin en önemli özelliklerinden biri, zeminin büyük bölümünün kazılmasına gerek kalmadan yerinde iyileştirme yapılabilmesi.

Jet Grouting Sisteminin Çalışma Prensibi

Jet grouting uygulamasında özel bir delgi makinesi ile zemine düşey veya belirli bir açıyla delgi yapılıyor. Delgi istenilen derinliğe ulaştığında, enjeksiyon sistemi devreye alınıyor.

Yüksek basınçlı jetler zemine gönderilirken tij kontrollü şekilde yukarı çekilip döndürülüyor. Bu işlem sonucunda zeminin doğal yapısı parçalanıyor ve bağlayıcı şerbet zeminle karışarak belirli çapta silindirik bir iyileştirilmiş bölge oluşturuyor.

Oluşan kolonun çapı ve mekanik özellikleri enjeksiyon basıncına, jet nozullarının yapısına, çekme hızına, tij dönme hızına, şerbet özelliklerine, zemin türüne ve enjeksiyon debisine bağlı olarak değişebiliyor. Bu nedenle jet grouting tasarımı yalnızca enjeksiyon basıncının belirlenmesiyle sınırlı değil; zemin koşulları ile makine ve enjeksiyon parametrelerinin birlikte değerlendirilmesi gerekiyor.

Jet Grouting Hangi Zeminlerde Kullanılır?

Jet grouting farklı zemin koşullarında uygulanabilmesi açısından oldukça esnek bir yöntem. Kumlu, siltli ve bazı killi zeminlerde proje koşullarına bağlı olarak kullanılabiliyor.

Ancak her zeminde aynı uygulama parametrelerinin kullanılması doğru değil. Örneğin gevşek kumlarda jetin yayılım davranışı, ince taneli zeminlerde karışım mekanizması, yüksek yeraltı suyu bulunan bölgelerde şerbet hareketi ve heterojen tabakalarda kolon geometrisi farklı şekilde gelişebiliyor. Bu nedenle uygulama öncesinde zemin araştırmasının yeterli seviyede yapılması önemli.

Jet Grouting Türleri Nelerdir?

Jet grouting sistemleri kullanılan akışkanların sayısı ve enjeksiyon mekanizmasına göre farklı gruplara ayrılabiliyor.

Tek akışkanlı sistemde bağlayıcı şerbet yüksek basınç altında doğrudan nozullardan zemine gönderiliyor. Bu sistemin en önemli avantajı, ekipman yapısının diğer bazı sistemlere göre daha basit olması; uygulama zeminin yapısına uygun şekilde tasarlandığında temel altı iyileştirmelerde ve lokal zemin güçlendirmelerinde kullanılabiliyor.

Çift akışkanlı yöntemde şerbet jetine ek olarak hava kullanılıyor. Havanın jet çevresinde oluşturduğu etki, enjeksiyonun zemin içerisindeki yayılımını artırabiliyor ve böylece daha büyük çaplı iyileştirme elemanları elde etmek mümkün olabiliyor.

Üç akışkanlı sistemde ise su, hava ve bağlayıcı şerbet birlikte kullanılıyor. Bu yöntemde yüksek enerjili su jeti zemini parçalamak için kullanılırken hava jetin etkisini destekliyor ve daha sonra bağlayıcı şerbet zemine enjekte ediliyor. Üçlü sistem özellikle daha yüksek kolon çapının hedeflendiği uygulamalarda tercih edilebiliyor.

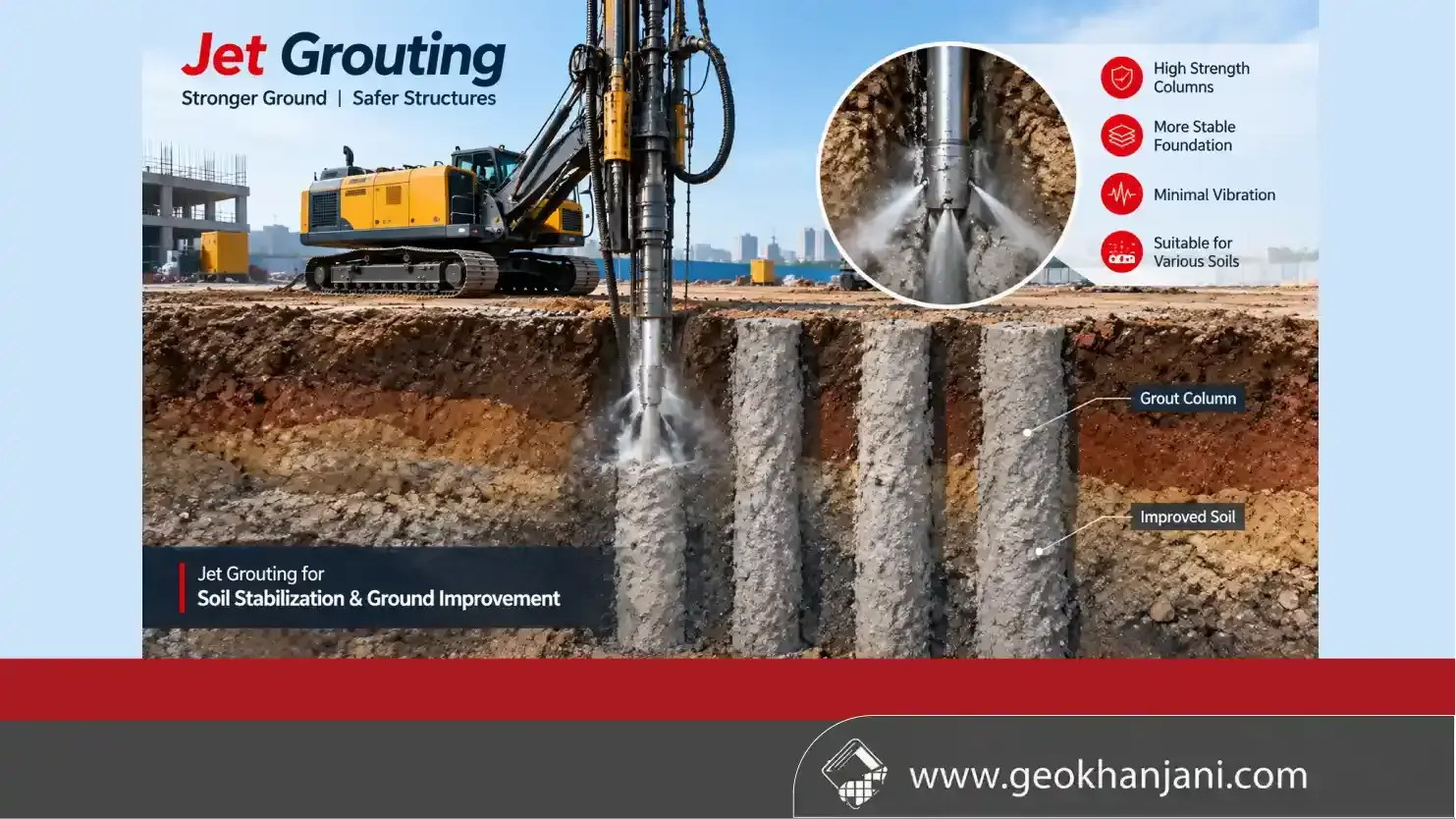

Jet Grouting Türleri Nelerdir?

Jet Grouting Uygulaması Nasıl Yapılır?

Başarılı bir uygulama yalnızca enjeksiyon aşamasından oluşmuyor. Proje öncesi inceleme, deneme kolonları ve uygulama sonrası kontroller sürecin önemli parçaları.

İlk aşamada mevcut zemin profili inceleniyor; sondaj verileri, yeraltı suyu seviyesi, zemin tabakalarının dağılımı ve mevcut yapıların durumu değerlendiriliyor. Bu bilgiler kolon çapı, kolon aralığı, iyileştirme derinliği ve enjeksiyon parametrelerinin belirlenmesinde kullanılıyor.

Ardından proje çizimlerine göre kolon merkezleri sahada işaretleniyor; kolonların konumu temel geometrisi, yük aktarımı, kazı sınırları ve mevcut altyapı dikkate alınarak belirleniyor. Delgi tijleri tasarlanan derinliğe kadar ilerletiliyor ve delgi sırasında karşılaşılan zemin değişimleri ile uygulama koşulları kayıt altına alınabiliyor.

Tij tasarlanan seviyeye ulaştığında jet sistemi çalıştırılıyor ve enjeksiyon sırasında tij belirlenen çekme ve dönme hızlarıyla hareket ettiriliyor. Bu aşamada zeminin parçalanması ve bağlayıcı malzemenin zeminle karışması sonucunda jet grout kolonu meydana geliyor.

Projenin amacına göre kolonlar tek tek kullanılabileceği gibi belirli bir geometrik düzende oluşturularak daha geniş bir iyileştirilmiş zemin kütlesi de meydana getirebiliyor. Kolonların üst üste bindirilmesiyle sürekli bir perde oluşturulması da mümkün.

Jet Grouting Tasarımında Hangi Parametreler Önemlidir?

Jet grouting uygulamasının başarısını belirleyen temel unsurlar yalnızca kullanılan çimentonun miktarı değil.

Yüksek enjeksiyon basıncı, jetin zemindeki parçalama ve yayılma davranışını etkiliyor; ancak daha yüksek basınç her zaman daha iyi sonuç anlamına gelmiyor. Belirli sürede zemine gönderilen bağlayıcı miktarı, yani şerbet debisi, kolon geometrisi ve malzeme özellikleri üzerinde etkili.

Tijin hızlı çekilmesi daha küçük çaplı bir kolon oluşmasına neden olabilirken, daha düşük çekme hızı enjeksiyonun belirli bir seviyede daha uzun süre etkili olmasını sağlayabiliyor. Tijin dönüş hareketi de jetin zemine dağılımını etkileyen önemli uygulama parametrelerinden biri. Su/çimento oranı ise hazırlanan şerbetin akışkanlığı ve bağlayıcı özellikleri üzerinde doğrudan etkili.

Bu parametreler sahadaki zemin koşulları dikkate alınarak birlikte optimize edilmeli.

Jet Grouting Nerelerde Kullanılır?

Jet grouting çok farklı geoteknik problemlerin çözümünde değerlendirilebiliyor.

Mevcut yapıların temel seviyesinde taşıma kapasitesinin yetersiz olması durumunda zeminin iyileştirilmesi için kullanılabiliyor, özellikle mevcut yapıların tamamen sökülmesinin mümkün olmadığı projelerde avantaj sağlıyor. Kazı çevresinde rijit bir iyileştirilmiş zemin bölgesi oluşturularak derin kazılarda güvenliğe katkı sağlanabiliyor.

Birbirine yakın oluşturulan jet grout kolonları, yeraltı suyu hareketinin sınırlandırılmasına yönelik perde sistemlerinin parçası olabiliyor. Tünel portalları, şaftlar ve çeşitli yeraltı yapılarında zeminin mekanik özelliklerinin iyileştirilmesi amacıyla da uygulanabiliyor.

Zemin deformasyonlarının sınırlandırılmasının gerekli olduğu bölgelerde uygun kolon düzeni ile zeminin rijitliği artırılabiliyor. Ayrıca uygun zemin koşullarında ve doğru tasarımla, deprem sırasında oluşabilecek zemin deformasyonlarının kontrolüne yönelik iyileştirme sistemlerinden biri olarak da değerlendirilebiliyor.

Jet Grouting ile Zemin İyileştirmenin Avantajları

Jet grouting yönteminin tercih edilmesinde birkaç önemli teknik avantaj öne çıkıyor.

Büyük kazı alanlarına ihtiyaç duyulmadan mevcut zeminin içerisinde çalışma yapılabildiği için dar alanlarda uygulanabiliyor. Uygun ekipman ve proje koşullarıyla yüzeyden oldukça derin zemin tabakalarına ulaşabiliyor, ve uygulama parametreleri zeminin özelliklerine göre değiştirilebildiği için farklı zemin koşullarına uyarlanabiliyor.

Oluşturulan iyileştirilmiş kolonlar yüklerin daha kontrollü aktarılmasına katkı sağlayarak taşıma kapasitesini artırabiliyor. Kolonların uygun bir düzen içerisinde oluşturulmasıyla geçirimsiz veya düşük geçirgenlikli bariyerler oluşturulabildiği için su kontrolünde de kullanılabiliyor. Proje ve saha koşullarının uygun olması halinde, mevcut yapıların tamamen kaldırılmasına gerek kalmadan mevcut yapılara yakın uygulanabiliyor.

Jet Grouting Uygulamasının Sınırlamaları

Her zemin iyileştirme yönteminde olduğu gibi jet grouting sisteminin de bazı sınırlamaları var.

En önemli konulardan biri geri dönen malzeme (spoils) miktarı. Yüksek basınçlı enjeksiyon sırasında zeminin bir bölümü şerbet ile birlikte yüzeye çıkabiliyor ve bu malzemenin sahadan kontrollü şekilde uzaklaştırılması gerekiyor.

Ayrıca uygulama sırasında yüksek basınçlı ekipman, çimento şerbeti, atık malzeme, çevredeki yapılara olası etkiler ve yeraltı altyapıları dikkatli şekilde yönetilmeli. Özellikle hassas yapıların bulunduğu alanlarda uygulama öncesinde deformasyon ve titreşim açısından değerlendirme yapılması önemli.

Jet Grouting ile Mikropil Arasındaki Fark Nedir?

Jet grouting ile mikropil aynı amaçlara hizmet eden tamamen eşdeğer sistemler değil.

Mikropil, esas olarak yükleri taşıyabilecek bir kazık elemanı oluşturmak ve yükleri daha derin taşıyıcı tabakalara aktarmak için kullanılıyor. Jet grouting ise mevcut zeminin yerinde iyileştirilmesini ve bağlayıcı bir zemin-çimento kompoziti oluşturulmasını hedefliyor.

Bazı projelerde iki yöntem ayrı ayrı değerlendirilebilirken, projenin gereksinimlerine bağlı olarak farklı geoteknik sistemlerle birlikte de kullanılabiliyor.

Jet Grouting Kolonlarının Kalitesi Nasıl Kontrol Edilir?

Uygulama tamamlandıktan sonra yalnızca kolonların oluşturulmuş olması yeterli değil; tasarımda öngörülen özelliklerin sağlanıp sağlanmadığının kontrol edilmesi gerekiyor.

Kontrol kapsamında proje gereksinimlerine göre kolon çapı, kolon derinliği, kolon konumu, basınç dayanımı, malzeme özellikleri, süreklilik ve düşeylik incelenebiliyor. Ayrıca uygulama sırasında enjeksiyon basıncı, debi, tij çekme hızı ve dönme hızı gibi saha verilerinin kayıt altına alınması kalite güvence sürecinin önemli bir parçası.

Özellikle büyük ölçekli projelerde deneme kolonları uygulanarak gerçek zemin koşullarındaki sonuçların tasarım kabulleriyle karşılaştırılması faydalı oluyor.

Jet Grouting Projesi Öncesinde Nelere Dikkat Edilmeli?

Jet grouting kararından önce yalnızca maliyet karşılaştırması yapmak yeterli değil.

Zemin tabakalarının özellikleri, yeraltı suyu koşulları, iyileştirme derinliği ve tasarım yükleri birlikte değerlendirilmeli. Hedeflenen kolon çapı ve kolonların yerleşim düzeni de önemli; yakındaki yapıların hassasiyeti ve şantiye erişim koşulları da göz önünde bulundurulmalı. Geri dönen malzemenin yönetimi ve uygulama sonrası kalite kontrol yöntemi de planlamanın bir parçası olmalı.

Bu değerlendirmeler sonucunda jet grouting'in gerçekten uygun çözüm olup olmadığı belirlenebiliyor.

Jet Grouting Maliyeti Neye Göre Belirlenir?

Jet grouting fiyatı için tek bir metrekare veya metre fiyatı vermek çoğu projede yanıltıcı olabiliyor.

Maliyeti etkileyen başlıca faktörler arasında toplam kolon uzunluğu, kolon çapı, proje derinliği ve kullanılan bağlayıcı miktarı geliyor. Zemin özellikleri, jet grouting sistemi türü, ekipman ve mobilizasyon da maliyeti şekillendiriyor. Çalışma alanının erişilebilirliği, yeraltı suyu koşulları, atık malzemenin taşınması ve kalite kontrol ile testler de toplam maliyete yansıyor.

Bu nedenle sağlıklı bir maliyet çalışması için zemin etüdü ve proje detaylarının birlikte değerlendirilmesi gerekiyor.

Jet Grouting İçin Deneme Kolonu Neden Önemlidir?

Laboratuvar verileri gerçek saha koşullarını her zaman tamamen temsil etmeyebiliyor. Bu nedenle özellikle karmaşık zeminlerde uygulama öncesinde deneme kolonları oluşturulması önemli bir avantaj sağlıyor.

Deneme uygulaması sayesinde gerçek kolon çapı, şerbet tüketimi, uygun enjeksiyon basıncı, tij çekme hızı, dönme hızı ve zemin ile bağlayıcının etkileşimi daha doğru şekilde değerlendirilebiliyor. Elde edilen sonuçlar daha sonra ana uygulamanın parametrelerinin optimize edilmesinde kullanılabiliyor.

Jet Grouting Seçiminde Uzmanlık Neden Önemlidir?

Jet grouting, sahada yüksek basınçlı enjeksiyon yapılmasından ibaret basit bir işlem değil. Başarılı sonuç için zemin mekaniği, enjeksiyon teknolojisi, uygulama ekipmanı ve kalite kontrol birlikte ele alınmalı.

Yanlış seçilen kolon aralığı, uygunsuz çekme hızı veya zemin koşullarına göre belirlenmemiş enjeksiyon parametreleri, hedeflenen iyileştirme seviyesinin elde edilememesine yol açabiliyor. Bu nedenle proje öncesinde zemin etüdü, tasarım hesapları ve saha denemelerinin birlikte değerlendirilmesi önem taşıyor.

Sonuç

Jet grouting, mevcut zeminin kazılmadan veya minimum kazı ile yerinde iyileştirilmesine olanak veren gelişmiş bir geoteknik uygulama. Yüksek basınçlı enjeksiyon sayesinde zemin içerisinde bağlayıcı özellikte kolonlar veya sürekli iyileştirme bölgeleri oluşturulabiliyor.

Temel güçlendirme, derin kazılar, tünel ve yeraltı yapıları, oturma kontrolü ve yeraltı suyu hareketinin sınırlandırılması gibi farklı projelerde değerlendirilebilen bu yöntemin başarısı, doğru tasarım ve kontrollü saha uygulamasına bağlı.

Bu nedenle jet grouting seçimi yapılırken yalnızca yöntem adı veya enjeksiyon basıncı değil; zemin yapısı, kolon geometrisi, enjeksiyon parametreleri, proje amacı ve kalite kontrol kriterleri birlikte değerlendirilmeli.
