الجيوغريد

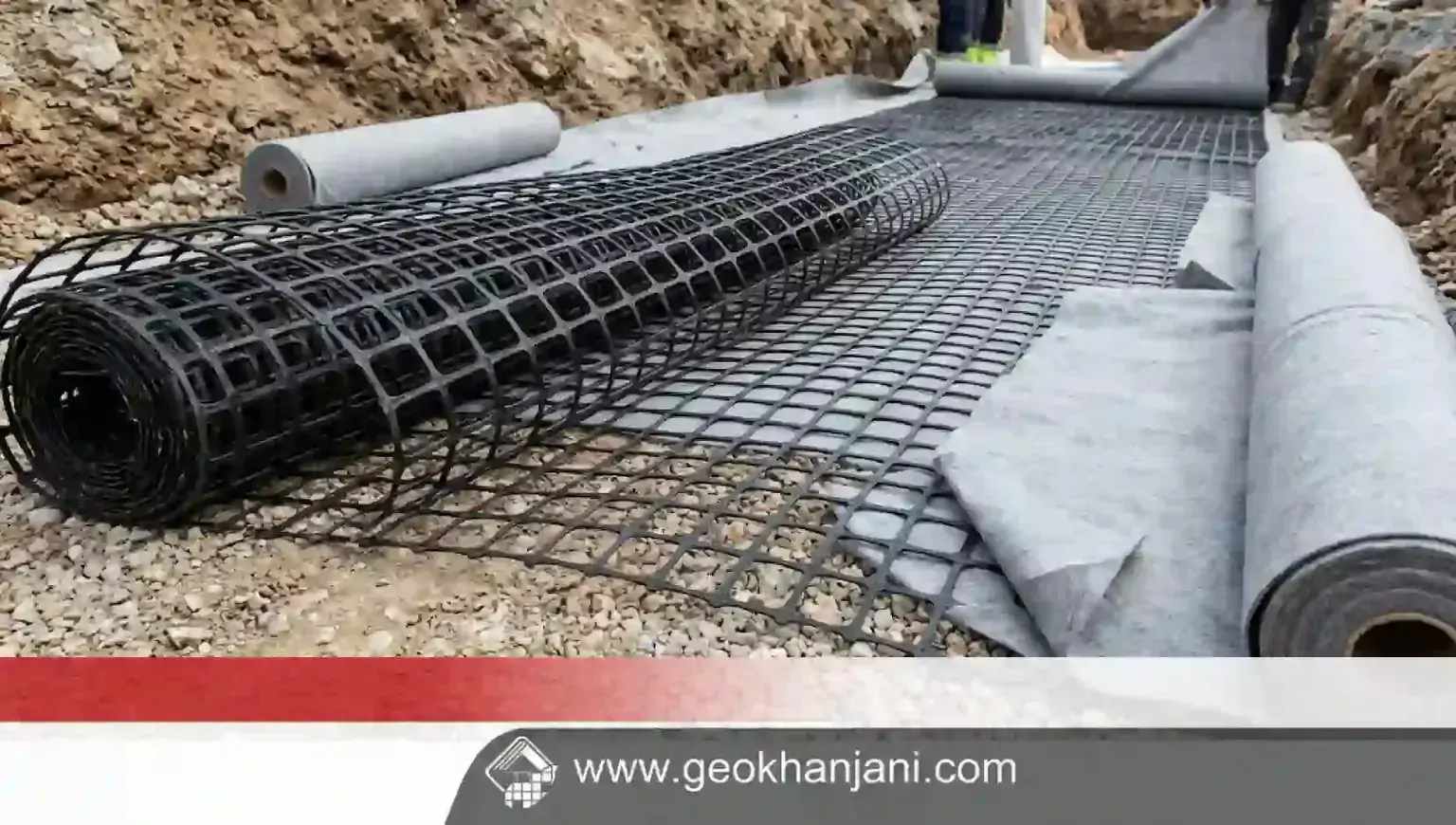

الجيوغريد هو أحد أنواع المواد الجيوسنثتيكية المستخدمة في مشاريع الهندسة المدنية والجيوتقنية لتحسين أداء التربة وزيادة قدرتها على تحمل الأحمال. يتكون الجيوغريد عادةً من شبكة هندسية ذات فتحات منتظمة، ويتم تصنيعه من مواد بوليمرية عالية المقاومة مثل البولي إيثيلين عالي الكثافة (HDPE) أو البولي بروبيلين (PP) أو البوليستر، وفقًا لنوع المنتج والاستخدام الهندسي المطلوب.
تعتمد آلية عمل الجيوغريد بشكل أساسي على التشابك الميكانيكي بين حبيبات التربة وفتحات الشبكة. فعند وضع الجيوغريد داخل طبقات التربة أو مواد الردم، تعمل فتحاته على تثبيت الركام ومنع الحركة الجانبية للحبيبات، مما يؤدي إلى تحسين توزيع الأحمال وزيادة استقرار طبقات التأسيس.
ولهذا السبب أصبح الجيوغريد عنصرًا مهمًا في تطبيقات عديدة، مثل تدعيم الطرق والمطارات، وتحسين التربة الضعيفة، وتثبيت المنحدرات، والجدران الاستنادية، والطرق غير المعبدة، والساحات ومناطق التخزين، ومشاريع السكك الحديدية، والمنصات الإنشائية، وأعمال الردم فوق الترب القابلة للهبوط.
كيف يعمل الجيوغريد داخل التربة؟
تختلف طريقة عمل الجيوغريد عن مواد العزل المائي مثل الجيوممبرين. فالجيوممبرين يستخدم أساسًا لمنع تسرب السوائل، بينما يعمل الجيوغريد على التسليح والتدعيم وتحسين الأداء الميكانيكي للتربة.
عند تعرض طبقة التربة أو الركام للحمل، تميل الحبيبات إلى الحركة الجانبية. يقوم الجيوغريد بالحد من هذه الحركة من خلال التفاعل بين فتحات الشبكة وحبيبات الركام.
يمكن تلخيص آلية العمل بهذا الشكل: تنتقل الأحمال من الطبقة الإنشائية إلى طبقة التربة أو الركام، فتحاول حبيبات التربة التحرك أفقيًا تحت تأثير الحمل، لكنها تتشابك مع فتحات الجيوغريد. تعمل الشبكة حينها على مقاومة الحركة الجانبية، فيتحسن توزيع الأحمال على مساحة أكبر، وترتفع قدرة الطبقة على تحمل الأحمال بينما تقل التشوهات.
وتُعرف هذه الآلية في التطبيقات الجيوتقنية بمفهوم الحصر الجانبي للجسيمات.
أهم أنواع الجيوغريد
توجد عدة أنواع من الجيوغريد، ويتم اختيار النوع المناسب وفق طبيعة المشروع والتربة والأحمال وظروف التنفيذ.
الجيوغريد أحادي الاتجاه
يسمى Uniaxial Geogrid، وتكون مقاومته الرئيسية موجهة في اتجاه واحد.
يستخدم عادةً في التطبيقات التي تتطلب مقاومة شد عالية في اتجاه محدد، مثل الجدران الاستنادية، وتدعيم المنحدرات، والجدران المسلحة، وتثبيت الردميات، وتدعيم التربة خلف الجدران.
يتميز هذا النوع بقدرته العالية على تحمل قوى الشد في الاتجاه الرئيسي.
الجيوغريد ثنائي الاتجاه
يسمى Biaxial Geogrid، ويتميز بقدرته على تحمل الأحمال في اتجاهين متعامدين.
يستخدم على نطاق واسع في إنشاء الطرق، وتدعيم طبقات الأساس، ومواقف السيارات، والساحات، والطرق غير المعبدة، وتحسين التربة أسفل طبقات الركام.
يعد الجيوغريد ثنائي الاتجاه مناسبًا بشكل خاص للتطبيقات التي تتعرض لأحمال موزعة ومتكررة.
الجيوغريد ثلاثي الاتجاه
يعرف باسم Triaxial Geogrid، ويتميز بهندسة شبكية تساعد على توزيع الأحمال في عدة اتجاهات.
يمكن استخدامه في بعض تطبيقات الطرق والمنصات وأعمال تحسين طبقات الركام، خصوصًا عندما يكون توزيع الأحمال متعدد الاتجاهات مطلوبًا.
الجيوغريد المصنوع من البوليستر
يعتمد هذا النوع على ألياف البوليستر عالية المقاومة، وقد يتم تغليفها بمواد بوليمرية لحمايتها وتحسين أدائها.
من خصائصه المهمة مقاومة الشد المرتفعة، ومعامل زحف منخفض نسبيًا وفق التصميم والمنتج، وملاءمته لتطبيقات تدعيم التربة، وإمكانية استخدامه في الجدران الاستنادية والمنحدرات.
جيوغريد HDPE
يتم تصنيع هذا النوع من البولي إيثيلين عالي الكثافة، ويتميز بمقاومة جيدة للعديد من العوامل الكيميائية والبيئية.
يستخدم في تطبيقات مختلفة من تدعيم التربة والطرق والمنحدرات، مع ضرورة اختيار المنتج وفق المتطلبات التصميمية للمشروع.
جيوغريد البولي بروبيلين
يتم إنتاجه من Polypropylene، ويستخدم في العديد من مشاريع الطرق وتحسين التربة، خصوصًا عندما تكون خصائص مقاومة الشد والتشابك الميكانيكي مطلوبة.
الفرق بين الجيوغريد والجيوتكستايل
على الرغم من أن الجيوغريد والجيوتكستايل ينتميان إلى عائلة المواد الجيوسنثتيكية، إلا أن وظيفة كل منهما تختلف.
الجيوغريد وظيفته الرئيسية التسليح والتدعيم، ويأخذ شكل شبكة ذات فتحات، وتعتمد آلية عمله على التشابك والحصر الجانبي. أما الجيوتكستايل فوظيفته الرئيسية تتراوح بين الفصل والترشيح والتصريف والتسليح حسب النوع، ويأخذ شكل نسيج أو طبقة ليفية، وتختلف آلية عمله بين الفصل أو الترشيح أو التصريف أو التسليح تبعًا للمنتج.
يستخدم الجيوغريد بشكل شائع في الطرق والجدران والمنحدرات، بينما يستخدم الجيوتكستايل بشكل شائع في الطرق والصرف وفصل طبقات التربة. أما مقاومة الشد، فتكون في الجيوغريد مرتفعة في اتجاهات محددة حسب النوع، بينما تختلف في الجيوتكستايل حسب النوع وطريقة التصنيع.
وفي بعض المشاريع يمكن استخدام الجيوغريد والجيوتكستايل معًا للحصول على نظام متكامل لتحسين التربة.
أهم استخدامات الجيوغريد
الجيوغريد في إنشاء الطرق
يعد تدعيم الطرق أحد أشهر تطبيقات الجيوغريد.
في الطرق التي تمر فوق تربة ضعيفة أو طبقات تأسيس غير مستقرة، يمكن استخدام الجيوغريد بين طبقات التربة والركام لتحسين الأداء وتقليل الحركة الجانبية للحبيبات.
من أهم النتائج المحتملة تحسين استقرار طبقات الطريق، وتقليل التشوهات، والحد من انتشار الركام داخل التربة الضعيفة، وتحسين توزيع الأحمال، وتقليل الحاجة إلى بعض سماكات طبقات الركام وفق التصميم، وزيادة عمر الخدمة عند التصميم والتنفيذ الصحيحين.
ويجب تحديد تأثير الجيوغريد من خلال التصميم الهندسي، وليس اعتماد سماكة أو نسبة تخفيض ثابتة لجميع المشاريع.
الجيوغريد في التربة الضعيفة
عند تنفيذ طريق أو منصة إنشائية فوق تربة ذات قدرة تحمل منخفضة، قد تحدث مشكلات مثل الهبوط، والتشوه، وانتشار الركام داخل التربة، وفقدان استقرار طبقات الطريق، وظهور التخددات تحت الأحمال المتكررة.
يمكن أن يساعد الجيوغريد في تحسين التفاعل بين طبقة الركام والتربة الأساسية، إلا أن فعاليته تعتمد على خصائص التربة، ونوع الركام، والأحمال، ونوع الجيوغريد، وطريقة التنفيذ.
استخدام الجيوغريد في الجدران الاستنادية
يستخدم الجيوغريد أحادي الاتجاه بشكل واسع في الجدران الاستنادية المسلحة بالتربة.
في هذا التطبيق يتم تمديد طبقات الجيوغريد داخل منطقة الردم وربطها أو تثبيتها بالواجهة وفق النظام الإنشائي المستخدم.
وظيفته الأساسية هي مقاومة قوى الشد الناتجة عن ضغط التربة والمساعدة في تحقيق استقرار الكتلة الترابية.
يجب أن يتضمن التصميم الهندسي فحصًا للاستقرار الداخلي والخارجي، بما في ذلك الانزلاق، والانقلاب، وقدرة التحمل، والانهيار الداخلي، وطول التثبيت، ومقاومة الشد، والزحف طويل الأمد.
الجيوغريد في تثبيت المنحدرات
يمكن استخدام الجيوغريد في أنظمة تدعيم المنحدرات والردميات المسلحة.
يساعد النظام المصمم بشكل صحيح على زيادة مقاومة الشد داخل كتلة التربة وتقليل احتمالية حدوث حركات أو انهيارات مرتبطة بضعف التربة أو الأحمال الخارجية.
ويجب قبل التنفيذ دراسة زاوية المنحدر، ونوع التربة، ومستوى المياه الجوفية، والأحمال الموجودة أعلى المنحدر، ومقاومة القص، وظروف الصرف، وخصائص الجيوغريد.
الجيوغريد في السكك الحديدية
تتطلب السكك الحديدية طبقات تأسيس مستقرة وقادرة على تحمل الأحمال الديناميكية والمتكررة
يمكن استخدام الجيوغريد في بعض أنظمة طبقات التأسيس لتحسين استقرار الركام وتقليل الحركة الجانبية للحبيبات.
ويعتمد اختيار المنتج على متطلبات المشروع، مثل الأحمال، ونوع التربة، ونوع طبقة الأساس، وظروف الصرف، ومواصفات الجهة المالكة.
الجيوغريد في الطرق غير المعبدة
تتعرض الطرق غير المعبدة، خصوصًا في المناطق ذات التربة الضعيفة أو الرطبة، لمشكلات التشوه والتخدد.
يمكن وضع الجيوغريد بين التربة الطبيعية وطبقة الركام لتحسين التفاعل بين الطبقتين، وهو ما يحسن قدرة الطبقة على توزيع الأحمال ويقلل من اختلاط الركام بالتربة الناعمة.
فوائد استخدام الجيوغريد
يساعد الجيوغريد على زيادة استقرار طبقات التربة من خلال تقليل الحركة الجانبية للحبيبات وتحسين تماسك طبقة الركام. كما يحسن توزيع الأحمال على مساحة أكبر، مما يمكن أن يقلل الإجهادات الموضعية، ويمكن أن يساهم في الحد من التشوهات الناتجة عن الأحمال المتكررة وفق ظروف المشروع.
يمكن أن يؤدي استخدام الجيوغريد المصمم بشكل مناسب إلى تحسين الأداء طويل الأمد لبعض أنظمة الطرق، وفي بعض التطبيقات يساعد على الحد من اختراق الركام داخل التربة الناعمة.
كما تتميز العديد من منتجات الجيوغريد البوليمرية بمقاومة جيدة للرطوبة والعديد من المواد الكيميائية، لكن الأداء النهائي يعتمد على مادة التصنيع والتركيب الكيميائي وظروف التعرض.
كيف يتم اختيار الجيوغريد المناسب؟
اختيار الجيوغريد لا يعتمد على السعر أو مقاومة الشد الاسمية فقط، بل يجب أن يكون مرتبطًا بالتصميم الهندسي.
يجب تحديد مقاومة الشد المطلوبة بناءً على الأحمال وطبيعة التطبيق، وتقييم مقاومة الزحف التي تعد من الخصائص المهمة في التطبيقات طويلة الأمد، خصوصًا في الجدران الاستنادية والمنحدرات.
قد يتعرض الجيوغريد للضرر أثناء فرد طبقات الركام والدمك، لذلك يجب اختيار منتج يمتلك مقاومة مناسبة للضرر الناتج عن التنفيذ. كما يجب دراسة مقاومة المنتج للأشعة فوق البنفسجية والمواد الكيميائية والرطوبة ودرجات الحرارة وفق ظروف المشروع.
يجب أيضًا أن تكون هندسة فتحات الشبكة مناسبة لحجم وشكل حبيبات الركام حتى يتحقق التشابك الميكانيكي المطلوب. ولا تكفي مقاومة الشد وحدها؛ فالتفاعل بين الجيوغريد والتربة أو الركام يعد من العوامل الأساسية في الأداء.
طريقة تركيب الجيوغريد
تختلف خطوات التنفيذ حسب نوع المشروع، لكن يمكن تلخيص الإجراءات العامة في عدة خطوات متتالية.
تبدأ العملية بتجهيز الموقع، حيث يتم تنظيف المنطقة وإزالة المواد غير المناسبة وتسوية سطح التربة. إذا كانت التربة ضعيفة جدًا، فقد تحتاج إلى معالجة أو استبدال جزئي أو تحسين وفق نتائج دراسة الموقع.
بعد ذلك يتم فرد الجيوغريد على السطح وفق اتجاه التصميم، مع تجنب الطيات والتجاعيد غير المطلوبة، ثم يتم تثبيته مؤقتًا أو حسب النظام المستخدم لمنع تحركه أثناء تنفيذ طبقة الركام.
يوضع الركام بعد ذلك فوق الجيوغريد بعناية لتجنب إتلاف الشبكة، وأخيرًا يتم دمك طبقة الركام وفق المواصفات التصميمية وباستخدام معدات مناسبة.
أخطاء شائعة عند تنفيذ الجيوغريد
هناك مجموعة من الأخطاء التي يمكن أن تؤثر على أداء النظام، منها اختيار نوع جيوغريد غير مناسب للتربة، والاعتماد على مقاومة الشد فقط دون دراسة الزحف والتفاعل، ووضع الجيوغريد فوق سطح غير مستوٍ بشكل مناسب.
من الأخطاء الشائعة أيضًا ترك الجيوغريد معرضًا للأشعة فوق البنفسجية لفترات طويلة، واستخدام معدات أو أساليب تنفيذ تسبب تلف الشبكة، وعدم الالتزام بالتداخلات المطلوبة في التصميم، وعدم توفير نظام صرف مناسب في الجدران والمنحدرات، وتجاهل خصائص التربة والمياه الجوفية.
ما الفرق بين الجيوغريد والجيوكومبوزيت؟
الجيوغريد هو شبكة مخصصة أساسًا لتسليح التربة وتحسين التفاعل الميكانيكي بين طبقاتها.
أما الجيوكومبوزيت فهو مادة تتكون من دمج مادتين أو أكثر من المواد الجيوسنثتيكية للحصول على أكثر من وظيفة، مثل التصريف والتسليح والترشيح.
لذلك لا يمكن اعتبار أحدهما بديلًا مباشرًا للآخر؛ فالاختيار يعتمد على الوظيفة المطلوبة في المشروع.
هل الجيوغريد يمنع تسرب المياه؟
لا. الجيوغريد ليس مادة عزل مائي، ولا يستخدم كبديل عن الجيوممبرين في مشاريع عزل الأحواض والخزانات أو منع تسرب السوائل.
الوظيفة الأساسية للجيوغريد هي التسليح وتحسين الاستقرار الميكانيكي للتربة والركام. أما الجيوممبرين فهو غشاء بوليمري منخفض النفاذية يستخدم في تطبيقات العزل ومنع التسرب.
وفي بعض المشاريع يمكن الجمع بين المواد الجيوسنثتيكية المختلفة، بحيث يؤدي كل منتج وظيفة محددة ضمن النظام الهندسي.
معايير ومواصفات اختبار الجيوغريد
عند شراء الجيوغريد للمشاريع الهندسية، يجب الاعتماد على بيانات فنية واختبارات معملية موثوقة.
من الخصائص التي يمكن تقييمها مقاومة الشد، والاستطالة، ومقاومة الزحف، ومقاومة التلف أثناء التركيب، ومقاومة الأكسدة، ومقاومة الأشعة فوق البنفسجية، ومقاومة المواد الكيميائية، وخصائص التفاعل مع التربة، وخصائص الفتحات الهندسية.
ويجب الرجوع إلى المواصفات والمعايير المناسبة للمشروع، مثل معايير ASTM وISO وEN عندما تكون مطلوبة في مواصفات المشروع.
هل الجيوغريد مناسب لجميع أنواع التربة؟
ليس بالضرورة. تختلف فعالية الجيوغريد حسب خصائص التربة والركام ونظام الصرف والأحمال وظروف الموقع.
لذلك يجب إجراء دراسة جيوتقنية قبل تحديد نوع الجيوغريد ومكان تركيبه. وفي المشاريع الكبيرة، ينبغي أن يتم اختيار المنتج من خلال مهندس جيوتقني أو جهة تصميم متخصصة، بناءً على بيانات الموقع والحسابات التصميمية.
الجيوغريد والجيوممبرين: هل يمكن استخدامهما معًا؟
نعم، يمكن استخدام المواد الجيوسنثتيكية المختلفة في المشروع نفسه، ولكن لكل منها وظيفة مختلفة.
فمثلاً يستخدم الجيوغريد لتدعيم التربة، ويستخدم الجيوتكستايل للفصل أو الترشيح أو التصريف أو التسليح حسب النوع، بينما يستخدم الجيوممبرين للعزل ومنع نفاذ السوائل.
وهذا التكامل يمكن أن يكون مفيدًا في مشاريع البنية التحتية والمنشآت التي تتطلب أكثر من وظيفة هندسية.
كيف يتم تحديد سعر الجيوغريد؟
لا يوجد سعر موحد للجيوغريد، لأن التكلفة تعتمد على عدة عوامل، منها نوع الجيوغريد، والمادة الخام، ومقاومة الشد، والأبعاد، ووزن المنتج، وكمية الطلب، والمواصفات المطلوبة، وبلد المنشأ، وتكاليف النقل، ومتطلبات المشروع، والشهادات والاختبارات المطلوبة.
لذلك فإن مقارنة الأسعار يجب أن تكون على أساس المواصفات الفنية والأداء المطلوب وليس على أساس سعر المتر المربع فقط.
لماذا يعتبر الجيوغريد خيارًا مهمًا في مشاريع البنية التحتية؟
مع زيادة الحاجة إلى إنشاء الطرق والمنشآت على أنواع مختلفة من التربة، أصبحت تقنيات تحسين التربة واستخدام المواد الجيوسنثتيكية جزءًا مهمًا من الحلول الهندسية الحديثة.
يساعد الجيوغريد على تحسين كفاءة بعض أنظمة التربة والركام من خلال توفير آلية تسليح وحصر للحبيبات، ويمكن أن يؤدي الاستخدام الصحيح له إلى تحسين الأداء وتقليل بعض متطلبات المواد التقليدية.
لكن نجاح المشروع لا يعتمد على المادة وحدها؛ بل على التصميم الجيوتقني، وجودة المنتج، وتجهيز الموقع، وطريقة التركيب، وجودة الركام، ونظام الصرف مجتمعة.
الخلاصة
يعد الجيوغريد من أهم المواد الجيوسنثتيكية المستخدمة في تحسين أداء التربة والركام. وتعتمد فعاليته على التشابك الميكانيكي وحصر الحبيبات ومقاومة قوى الشد، مما يجعله مناسبًا للعديد من التطبيقات مثل الطرق والجدران الاستنادية والمنحدرات والطرق غير المعبدة.
ويجب اختيار نوع الجيوغريد بناءً على نوع التربة، والأحمال، وظروف الموقع، وخصائص الركام، والعمر التصميمي، ومتطلبات المشروع. كما أن جودة التنفيذ لا تقل أهمية عن جودة المنتج نفسه.
للحصول على نتيجة هندسية موثوقة، ينبغي عدم اختيار الجيوغريد اعتمادًا على السعر أو مقاومة الشد الاسمية فقط، بل مقارنته وفق مجموعه الكامل من الخصائص الفنية والاختبارات ومتطلبات التصميم.
