واترستوب (Waterstop): الحل الهندسي لمنع تسرب المياه عبر فواصل الخرسانة
يُعد الواترستوب (Waterstop) من أهم أنظمة العزل المائي المستخدمة في المنشآت الخرسانية التي تتعرض بشكل مستمر أو متناوب للمياه والرطوبة. وتكمن أهميته في حماية نقاط الضعف الموجودة في الفواصل الخرسانية، حيث يمكن للمياه أن تتسلل من خلال الفواصل الإنشائية وفواصل الصب والتوسع والانكماش.
تستخدم أنظمة الواترستوب في العديد من المشاريع الهندسية، مثل خزانات المياه، المسابح، السدود، محطات معالجة مياه الصرف الصحي، الأنفاق، الأساسات، القنوات والمنشآت الواقعة تحت منسوب المياه الجوفية.
ما هو الواترستوب؟
الواترستوب هو شريط أو عنصر عازل يتم تركيبه داخل أو على سطح الفواصل الخرسانية بهدف إيقاف مسار المياه ومنع انتقالها من خلال الفاصل.
وعند تنفيذ المنشأة على مراحل، قد تتشكل فواصل بين الأجزاء الخرسانية المختلفة. وإذا لم تتم معالجة هذه الفواصل بالشكل الصحيح، فقد تصبح مساراً لتسرب المياه. لذلك يتم وضع الواترستوب أثناء عملية صب الخرسانة بحيث يشكل حاجزاً مستمراً أمام المياه.
ويُصنع الواترستوب من عدة مواد، من أشهرها:
- PVC
- المطاط الصناعي
- المطاط الطبيعي
- مواد لدنة حرارياً حسب طبيعة المشروع
- أنواع معدنية خاصة لبعض التطبيقات الهندسية
ويُعتبر واترستوب PVC من الأنواع الشائعة في مشاريع العزل المائي للمنشآت الخرسانية بسبب مرونته ومقاومته للرطوبة والعديد من المواد الكيميائية.
لماذا نحتاج إلى استخدام Waterstop في المنشآت الخرسانية؟
الخرسانة مادة قوية ومقاومة للضغط، لكنها ليست نظاماً مانعاً للماء بشكل كامل، خصوصاً عند وجود فواصل بين العناصر الخرسانية.
وتزداد احتمالية التسرب في الحالات التالية:
- وجود فواصل صب بين مراحل التنفيذ.
- وجود فواصل تمدد وانكماش.
- تعرض المنشأة لضغط مائي مرتفع.
- وجود مياه جوفية حول الأساسات.
- حدوث حركة نسبية بين الأجزاء الخرسانية.
- ضعف معالجة الفواصل أثناء التنفيذ.
- وجود تشققات أو فراغات بالقرب من الفاصل.
هنا يأتي دور الواترستوب، حيث يعمل على قطع مسار المياه داخل الفاصل الخرساني وتقليل احتمالية وصولها إلى الجهة الداخلية للمنشأة.

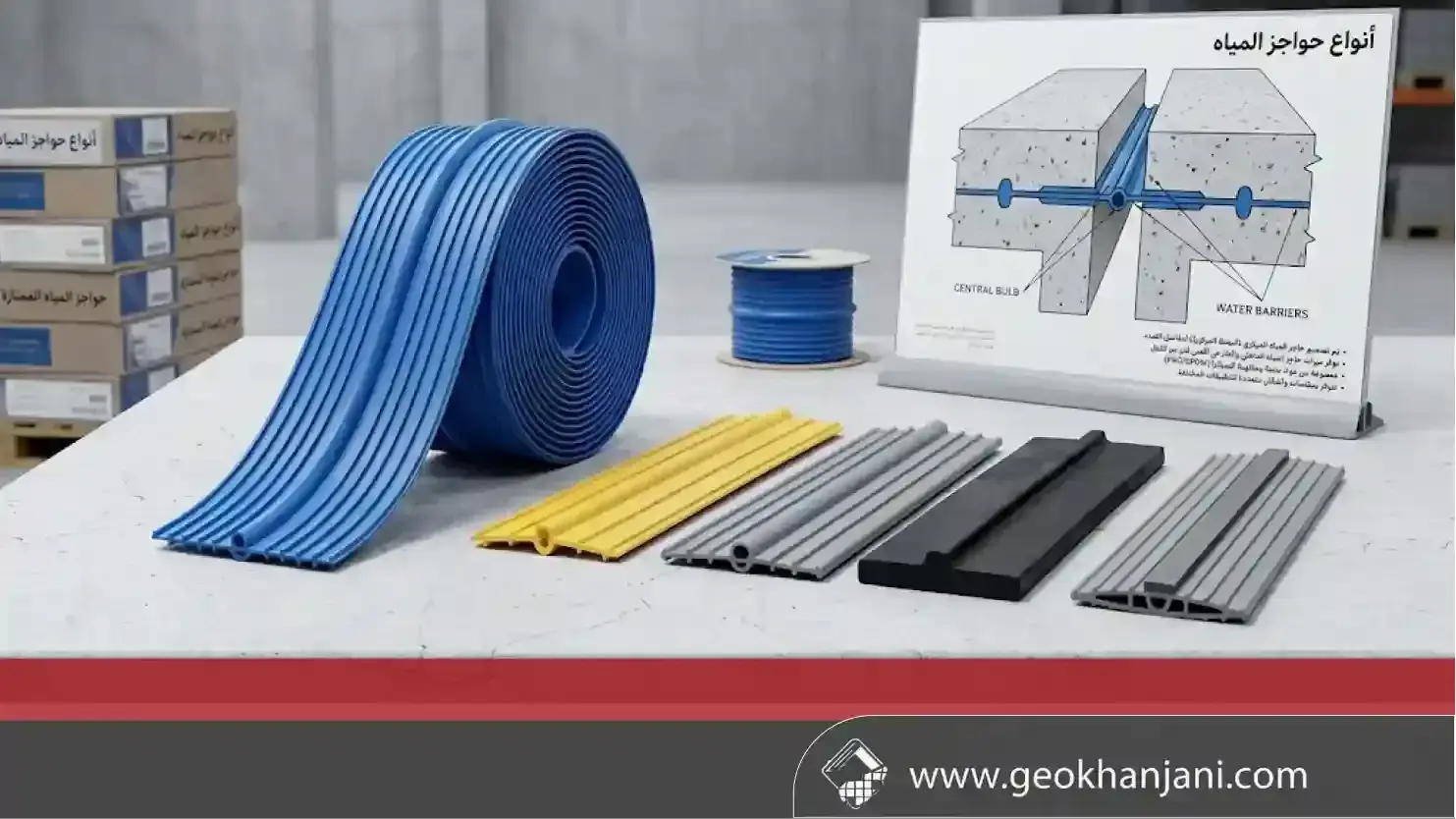

أنواع الواترستوب
تختلف أنواع Waterstop حسب المادة وطريقة التركيب وطبيعة الفاصل وظروف التشغيل.
1. واترستوب PVC
يُستخدم هذا النوع على نطاق واسع في المنشآت الخرسانية. يتميز بالمرونة وسهولة اللحام الحراري ومقاومة الماء والعديد من الظروف البيئية.
ومن تطبيقاته:
- خزانات المياه
- المسابح
- محطات معالجة مياه الصرف
- الأساسات
- الأنفاق
- الجدران الخرسانية
- السدود والقنوات
2. واترستوب مطاطي
يتم تصنيع بعض أنواع الواترستوب من المطاط للحصول على مرونة أعلى وقدرة أفضل على التعامل مع الحركة الموجودة في فواصل التمدد.
ويتم اختيار هذا النوع عندما تكون حركة الفاصل أحد العوامل الأساسية في التصميم.
3. واترستوب معدني
توجد أنواع معدنية تستخدم في تطبيقات هندسية محددة، خصوصاً عندما تكون هناك متطلبات خاصة تتعلق بظروف التشغيل أو التصميم الإنشائي.
ويجب اختيار المادة المناسبة بناءً على طبيعة المنشأة والمواد الكيميائية ودرجة الحرارة وحركة الفاصل.
4. الواترستوب المنتفخ
هناك أنواع تعتمد على مواد تنتفخ عند تعرضها للماء. يتم استخدامها في بعض الفواصل الخرسانية كوسيلة إضافية للحد من تسرب المياه.
ويختلف استخدامها عن الواترستوب التقليدي، لذلك يجب اختيار المنتج وفقاً لمتطلبات المشروع وتعليمات الشركة المصنعة.
الفرق بين الواترستوب للفواصل الإنشائية وفواصل التمدد
من الأخطاء الشائعة التعامل مع جميع الفواصل الخرسانية بالطريقة نفسها.
الفواصل الإنشائية
تظهر عادة نتيجة توقف عملية صب الخرسانة واستكمالها في وقت لاحق. في هذه الحالة يمكن استخدام Waterstop مناسب للفاصل بهدف منع تسرب المياه عبر منطقة الاتصال بين الصبات.
فواصل التمدد والانكماش
تسمح هذه الفواصل بحركة نسبية بين الأجزاء الخرسانية نتيجة تغير درجة الحرارة أو الانكماش أو العوامل الإنشائية.
لذلك يجب استخدام نوع من الواترستوب يتمتع بمرونة مناسبة وقدرة على استيعاب الحركة المتوقعة للفاصل.
طريقة تركيب الواترستوب
تُعد طريقة التركيب عاملاً أساسياً في كفاءة نظام العزل. حتى أفضل أنواع Waterstop يمكن أن تفقد جزءاً كبيراً من فعاليتها إذا تم تركيبها بطريقة غير صحيحة.
بشكل عام، تمر عملية التركيب بعدة مراحل:
تحديد موقع الفاصل
في البداية يتم تحديد نوع الفاصل وموقعه وفق المخططات الإنشائية ومخططات العزل.
تثبيت الواترستوب
يتم تثبيت الشريط في المكان المحدد باستخدام وسائل مناسبة تمنع تحركه أثناء صب الخرسانة.
ويجب التأكد من بقاء الواترستوب في موضعه وعدم حدوث التواء أو انحراف في الشريط.
صب الخرسانة
يتم صب الخرسانة بعناية حول الواترستوب مع التأكد من وصول الخرسانة بشكل جيد إلى جميع المناطق المحيطة به.
وجود التعشيش أو الفراغات حول الواترستوب قد يؤدي إلى إنشاء مسارات لتسرب المياه.
معالجة الوصلات
عند الحاجة إلى وصل قطعتين من Waterstop، يجب تنفيذ الوصلة بالطريقة المناسبة لنوع المادة.
في حالة بعض أنواع PVC، يمكن استخدام اللحام الحراري للحصول على وصلة متماسكة.
أهم الأخطاء أثناء تنفيذ Waterstop
جودة المنتج وحدها لا تكفي للحصول على عزل ناجح. ومن أبرز الأخطاء التي يجب تجنبها:
عدم تثبيت الواترستوب بشكل جيد:
قد يتحرك أثناء صب الخرسانة ويخرج عن موضعه التصميمي.
وجود فراغات حول الشريط:
الخرسانة غير المتماسكة حول Waterstop قد تصبح مساراً للمياه.
تنفيذ الوصلات بطريقة غير صحيحة:
أي ضعف في منطقة الوصل قد يؤدي إلى تسرب المياه.
اختيار نوع غير مناسب للفاصل:
يجب تحديد نوع الواترستوب بناءً على حركة الفاصل وظروف المشروع.
قطع الشريط أثناء التنفيذ:
القطع غير المدروس يمكن أن يؤدي إلى انقطاع نظام العزل.
إهمال تفاصيل الزوايا والتقاطعات:
تحتاج الزوايا والتقاطعات إلى تنفيذ دقيق للحفاظ على استمرارية الحاجز المائي.
ما العوامل التي تحدد اختيار الواترستوب؟
لا ينبغي اختيار Waterstop بناءً على السعر فقط، وإنما يجب دراسة مجموعة من العوامل الفنية.
أهم هذه العوامل هي:
- نوع الفاصل الخرساني.
- مقدار الحركة المتوقعة.
- ضغط المياه.
- درجة الحرارة.
- طبيعة المياه.
- احتمالية التعرض للمواد الكيميائية.
- سماكة العناصر الخرسانية.
- طريقة تثبيت الواترستوب.
- تفاصيل الفواصل والزوايا.
- متطلبات المشروع والمواصفات الفنية.
في المنشآت التي تحتوي على مياه ملوثة أو مواد كيميائية، يجب التأكد من التوافق الكيميائي لمادة الواترستوب مع الوسط المحيط.
استخدام الواترستوب في خزانات المياه والمسابح
تحتاج خزانات المياه والمسابح إلى نظام عزل موثوق بسبب تعرضها المستمر للماء.
يمكن تركيب Waterstop داخل الفواصل الخرسانية لمنع المياه من المرور من منطقة الفاصل إلى الجهة الأخرى.
لكن من المهم التأكيد على أن الواترستوب ليس بديلاً عن التصميم الصحيح للخرسانة ونظام العزل الكامل. ففي المشاريع التي تتطلب مستوى عالياً من الحماية، قد يتم الجمع بين Waterstop ومواد عزل أخرى وفقاً لنظام التصميم.
استخدام Waterstop في الأنفاق والمنشآت تحت الأرض
تتعرض الأنفاق والمنشآت تحت الأرض لضغوط مائية مختلفة، وقد يكون تسرب المياه من الفواصل الخرسانية مشكلة تشغيلية وإنشائية مهمة.
لذلك يتم دمج الواترستوب ضمن نظام العزل المائي في:
الأنفاق.
مواقف السيارات تحت الأرض.
الجدران الساندة.
الأساسات العميقة.
محطات المترو.
غرف الخدمات.
المنشآت الواقعة أسفل منسوب المياه الجوفية.
ويجب أن يتم تصميم نظام العزل وفق مستوى ضغط المياه والحركة المتوقعة في الفواصل.
الفرق بين الواترستوب والمواد العازلة الأخرى
من المهم فهم أن Waterstop لا يعمل بالطريقة نفسها التي تعمل بها الأغشية العازلة مثل Geomembrane أو الأغشية البيتومينية.
الواترستوب مخصص بشكل رئيسي لمعالجة الفواصل ونقاط الاتصال داخل المنشآت الخرسانية، بينما تستخدم الأغشية العازلة لتكوين طبقة مستمرة على مساحة أكبر من الأسطح.
لذلك قد تستخدم بعض المشاريع أكثر من نظام عزل في الوقت نفسه لتحقيق مستوى أعلى من الحماية.
مميزات استخدام الواترستوب
من أهم فوائد Waterstop:
- الحد من تسرب المياه عبر الفواصل الخرسانية.
- حماية المنشآت الخرسانية من الرطوبة.
- تحسين أداء نظام العزل المائي.
- مناسب للخزانات والمسابح والمنشآت تحت الأرض.
- توفر أنواع متعددة تناسب ظروف التشغيل المختلفة.
- إمكانية استخدامه في الفواصل الإنشائية وفواصل الحركة حسب النوع.
- يساعد على زيادة العمر التشغيلي لنظام العزل عند تركيبه بشكل صحيح.
هل الواترستوب يمنع التسرب بنسبة 100%؟
لا يمكن اعتبار أي مادة عازلة وحدها ضماناً مطلقاً لمنع التسرب في جميع الظروف.
تعتمد كفاءة نظام Waterstop على عدة عوامل، منها جودة المنتج، التصميم، نوع الفاصل، طريقة التثبيت، جودة الخرسانة، معالجة الوصلات ودقة التنفيذ.
ولهذا السبب يجب النظر إلى الواترستوب باعتباره جزءاً من منظومة متكاملة للعزل المائي وليس حلاً منفرداً لجميع مشاكل تسرب المياه.
الخلاصة
يُعتبر Waterstop عنصراً مهماً في أنظمة العزل المائي للمنشآت الخرسانية، خصوصاً في الأماكن التي تحتوي على فواصل معرضة للمياه.
ويعتمد نجاح النظام على اختيار النوع المناسب، وتحديد موقعه بدقة، وتثبيته بشكل صحيح، وتنفيذ الوصلات والزوايا وفق المواصفات الفنية.
ولهذا فإن اختيار واترستوب PVC أو المطاط أو النوع المنتفخ يجب أن يتم بناءً على طبيعة الفاصل وظروف المشروع، وليس على أساس السعر فقط.
