الدليل الشامل للحام الأغشية الجيوممبرانية: طرق Hot Wedge وExtrusion والمعدات وإجراءات مراقبة الجودة

يُعد لحام الأغشية الجيوممبرانية (Geomembrane Welding) من أهم المراحل في تنفيذ مشاريع العزل باستخدام أغشية HDPE وLLDPE وPVC، إذ تعتمد كفاءة نظام العزل بالكامل على جودة الوصلات بين الألواح. حتى أفضل أنواع الجيوممبران قد تفقد فعاليتها إذا لم يتم تنفيذ اللحامات وفق المعايير الفنية المعتمدة.

تُستخدم تقنيات اللحام الحديثة في مشاريع مدافن النفايات، والبحيرات الصناعية، وأحواض تربية الأسماك، والسدود، والمناجم، وخزانات المياه، حيث تتطلب هذه المشاريع عزلاً كاملاً يمنع تسرب السوائل والمواد الكيميائية.

في هذا الدليل سنتعرف على أشهر طرق لحام الجيوممبران، وأهم المعدات المستخدمة، بالإضافة إلى اختبارات مراقبة الجودة التي تضمن سلامة اللحامات.

ما هو لحام الجيوممبران؟

لحام الجيوممبران هو عملية دمج لوحين من الغشاء البلاستيكي باستخدام الحرارة والضغط أو مادة منصهرة من نفس نوع البوليمر، بحيث تصبح منطقة اللحام بنفس قوة الغشاء أو قريبة جداً منها.

تعتمد جودة اللحام على عدة عوامل، منها:

• نوع الجيوممبران.
• سماكة الغشاء.
• درجة حرارة اللحام.
• سرعة ماكينة اللحام.
• الضغط المطبق.
• الظروف الجوية مثل الرياح ودرجة الحرارة والرطوبة.

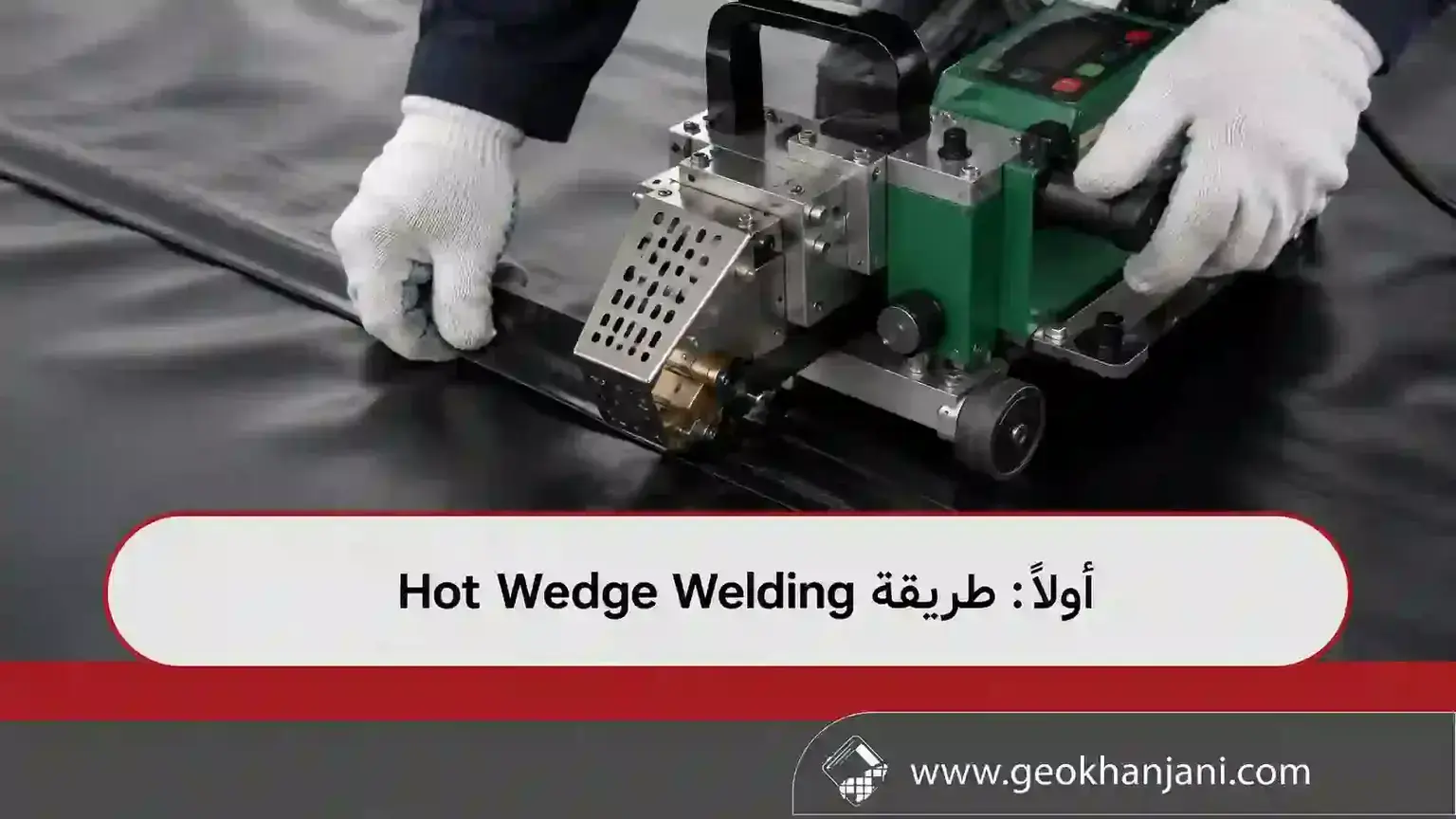

أولاً: طريقة Hot Wedge Welding

تُعتبر تقنية Hot Wedge الأكثر استخداماً في مشاريع الجيوممبران الكبيرة، وخاصة أغشية HDPE.

تعتمد هذه الطريقة على إسفين معدني ساخن يتم إدخاله بين طبقتين من الجيوممبران، ثم تمرر بكرات الضغط فوقهما لتكوين لحامين متوازيين مع قناة هوائية بينهما.

مميزات Hot Wedge

• سرعة تنفيذ عالية.
• إنتاجية كبيرة.
• لحامات قوية ومتجانسة.
• مناسبة للأسطح المستوية.
• إمكانية إجراء اختبار ضغط الهواء بسهولة.

استخداماتها

• مدافن النفايات.
• أحواض معالجة المياه.
• البحيرات الصناعية.
• السدود.
• المناجم.

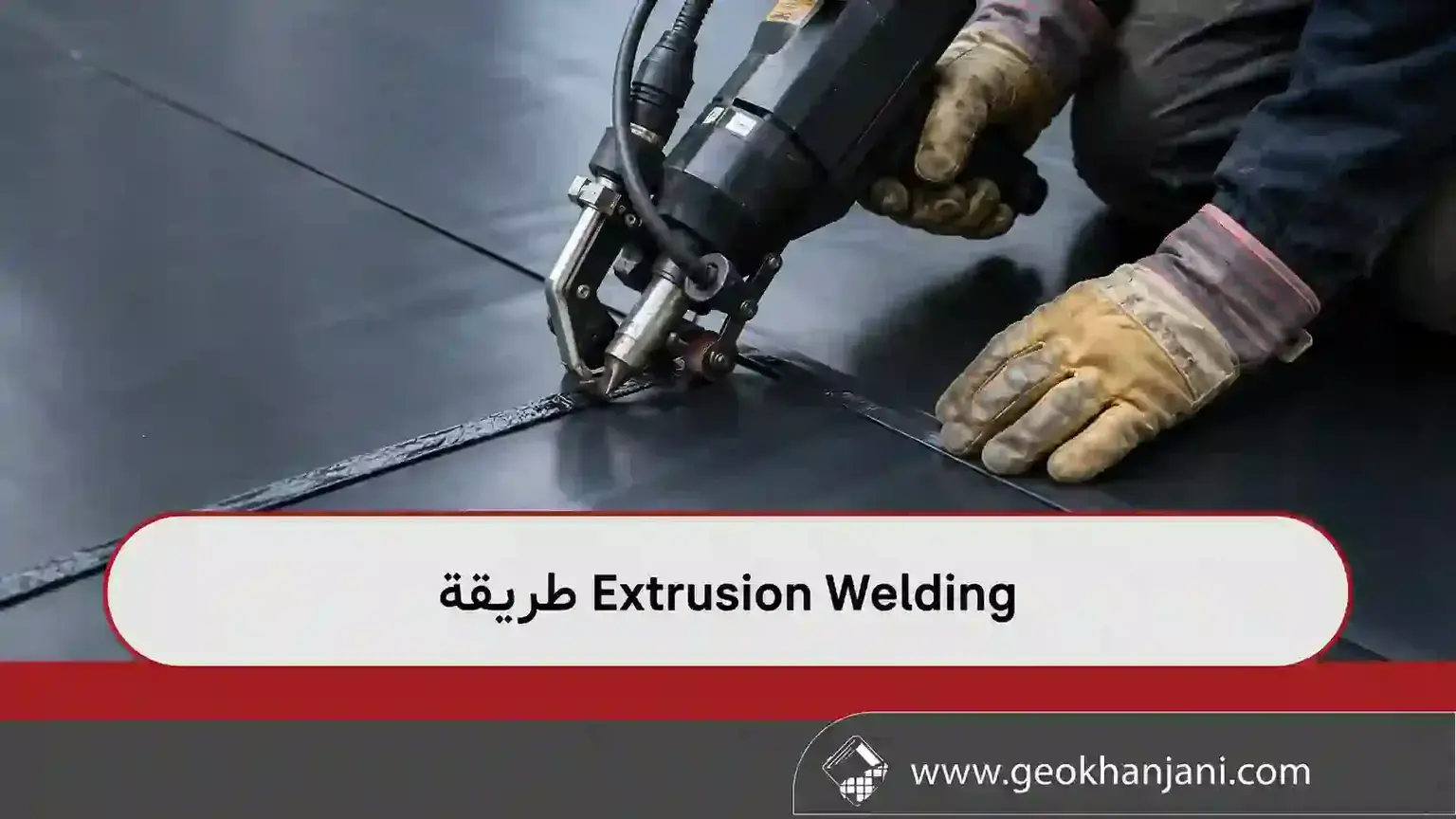

ثانياً: طريقة Extrusion Welding

طريقة Extrusion Welding

تُستخدم تقنية Extrusion Welding في الأماكن التي يصعب فيها استخدام ماكينة Hot Wedge، مثل:

• الزوايا.
• الأنابيب.
• تفاصيل المنشآت.
• أعمال الإصلاح.
• الوصلات النهائية.

تعتمد هذه الطريقة على صهر قضيب HDPE داخل ماكينة البثق ثم دفع المادة المنصهرة فوق منطقة الوصلة بعد تجهيز سطح الجيوممبران.

مميزات Extrusion

• مثالية للتفاصيل الدقيقة.
• مناسبة لأعمال الصيانة.
• تصلح للمناطق الضيقة.
• توفر قوة عالية عند التنفيذ الصحيح.

المعدات المستخدمة في لحام الجيوممبران

تشمل المعدات الأساسية:

• ماكينة Hot Wedge الأوتوماتيكية.
• ماكينة Extrusion اليدوية.
• مولد كهربائي.
• جهاز اختبار ضغط الهواء.
• جهاز Vacuum Box.
• أجهزة اختبار الشد والتقشير.
• أدوات تنظيف وتجهيز الأسطح.
• أجهزة قياس الحرارة.
• أدوات قياس السماكة.

خطوات تنفيذ اللحام

1. تنظيف السطح

يجب إزالة الغبار والرطوبة والأتربة من مناطق التداخل.

2. ضبط الماكينة

يتم تحديد:

• درجة الحرارة.
• سرعة الحركة.
• ضغط البكرات.

وفقاً لسماكة ونوع الجيوممبران.

3. تنفيذ اللحام التجريبي

قبل بدء العمل يتم تنفيذ عينة اختبار للتأكد من جودة الإعدادات.

4. تنفيذ اللحام

يتم الحفاظ على سرعة ثابتة وضغط منتظم للحصول على لحام متجانس.

مراقبة جودة اللحام

تُعد مراقبة الجودة جزءاً أساسياً من المشروع، وتشمل اختبارات غير إتلافية وأخرى إتلافية.

أولاً: الاختبارات غير الإتلافية

اختبار ضغط الهواء (Air Pressure Test)

يُستخدم للحامات Hot Wedge ذات القناة الهوائية المزدوجة، حيث يتم ضخ الهواء داخل القناة ومراقبة ثبات الضغط.

اختبار صندوق التفريغ (Vacuum Box Test)

يتم وضع محلول رغوي على منطقة اللحام ثم تغطيتها بصندوق تفريغ للكشف عن أي تسرب.

الفحص البصري

يشمل التأكد من:

• استقامة اللحام.
• عدم وجود فجوات.
• عدم احتراق المادة.
• انتظام عرض اللحام.

ثانياً: الاختبارات الإتلافية

اختبار الشد (Shear Test)

لقياس مقاومة الوصلة لقوى القص.

اختبار التقشير (Peel Test)

لقياس قوة الترابط بين اللوحين.

العوامل المؤثرة على جودة اللحام

من أهم العوامل:

• سرعة الرياح.
• درجة حرارة البيئة.
• رطوبة السطح.
• نظافة الجيوممبران.
• خبرة الفني.
• جودة المعدات.
• معايرة أجهزة اللحام.

الأخطاء الشائعة أثناء اللحام

من أبرز الأخطاء:

• ارتفاع درجة الحرارة بشكل مفرط.
• انخفاض الحرارة عن المستوى المطلوب.
• سرعة لحام غير مناسبة.
• وجود أتربة أو رطوبة.
• عدم تنظيف السطح.
• سوء ضبط ضغط الماكينة.
• استخدام معدات غير معايرة.

نصائح للحصول على لحام عالي الجودة

• استخدام معدات معتمدة وحديثة.
• إجراء لحامات تجريبية قبل بدء التنفيذ.
• الالتزام بالمعايير الدولية.
• تنفيذ اختبارات الجودة بشكل دوري.
• تدريب الفنيين باستمرار.
• توثيق نتائج جميع الاختبارات.

المعايير الدولية الخاصة بلحام الجيوممبران

تعتمد معظم المشاريع على معايير عالمية مثل:

• ASTM
• GRI GM13
• ISO
• EPA Specifications

وتحدد هذه المعايير متطلبات التنفيذ والاختبارات وقبول نتائج اللحام.

الخاتمة

تُعد جودة لحام الجيوممبران العامل الأساسي لضمان كفاءة أنظمة العزل وعمرها التشغيلي. وتُعتبر طريقتا Hot Wedge وExtrusion الأكثر استخداماً في المشاريع الهندسية، ولكل منهما تطبيقاته الخاصة. كما أن استخدام المعدات المناسبة، والالتزام بإجراءات مراقبة الجودة، وتنفيذ الاختبارات وفق المعايير الدولية يضمن الحصول على وصلات قوية وآمنة تحقق أعلى مستويات الأداء في مشاريع البنية التحتية، وإدارة المياه، والتعدين، وحماية البيئة.
