دليل عملي لمراجعة اتجاه الجيوغريد والتراكبات وربط اللفائف بالمخطط المعتمد قبل السماح بالردم، مع التمييز بين التثبيت المؤقت والوصلات الإنشائية.
ابدأ بوظيفة الجيوغريد في المشروع
قد تصل لفائف الجيوغريد إلى الموقع بالمقاس الصحيح، ثم تفقد عملية التنفيذ وضوحها بسبب اتجاه فرش غير موثق أو تفاصيل تراكب غير محسومة. لذلك لا تبدأ بفرد الشبكة قبل معرفة وظيفتها داخل النظام. هل تستخدم لتثبيت طبقة حصوية، أم لتسليح تربة خلف واجهة، أم ضمن معالجة أخرى محددة؟ اختلاف الوظيفة يغير الأسئلة المطلوبة، ولا يسمح بنقل طريقة تركيب من تطبيق إلى آخر دون مراجعة.
عند مقارنة أنواع الجيوغريد، اربط المنتج بالمخطط المعتمد ورمز الدرجة، وليس باسم العائلة وحده. جهز نسخة واضحة من تفاصيل التنفيذ، وحدد الشخص المخول بحسم التعارض بين الرسم ودليل المنتج. هذا المقال يقدم تسلسل مراجعة موقعي، ولا يحل محل التصميم الجيوتقني أو تعليمات السلامة أو مواصفات العقد.
طابق اتجاه المقاومة مع المخطط
اتجاه طول اللفافة ليس معلومة كافية لاتخاذ القرار. اطلب بيان اتجاهات المنتج كما يسميها المصنع، ثم طابقها مع اتجاه التسليح المطلوب على الرسم. ضع علامة مرجعية واضحة على أول قطعة، وتأكد من أن فريق الفرش يفهم معناها قبل قص بقية اللفافة. لا تعتمد على شكل الفتحات وحده لتحديد اتجاه القوة أو افتراض تساوي الخصائص.
في تطبيقات الجيوغريد أحادي الاتجاه، تكون مراجعة الاتجاه ذات أهمية خاصة. قد يتطلب نظام تربة مسلحة امتداد اتجاه المقاومة إلى داخل الردم وفق التصميم، لكن لا تحول هذه الملاحظة إلى قاعدة لجميع المشروعات. تحقق كذلك من منسوب الطبقة وطولها وتفصيل اتصالها بالواجهة، عندما يكون هذا الاتصال جزءاً من النظام. سجل أي استفسار قبل تغطية الشبكة.

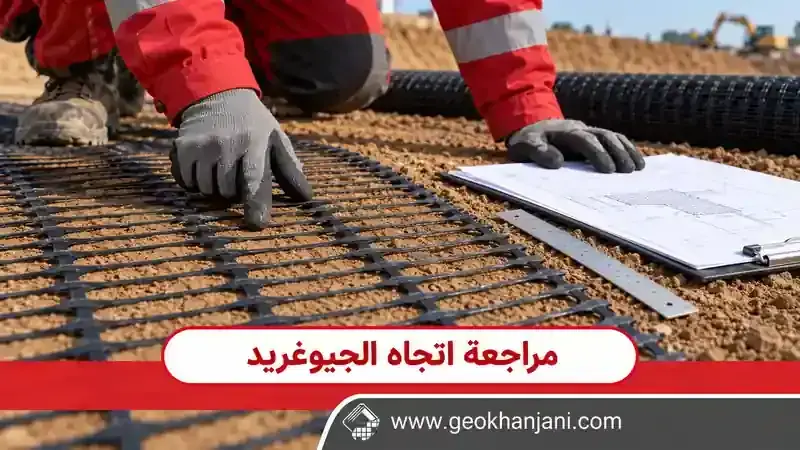

مراجعة اتجاه الجيوغريدافصل بين تثبيت الطرق وتسليح المنشآت
قد يعمل الجيوغريد ثنائي الاتجاه في تطبيقات تثبيت الطبقات الحصوية من خلال تفاعل الشبكة مع الركام، بينما يتطلب تسليح منشأة ترابية مراجعة آليات ومقاومات مختلفة. لا يكفي أن المنتج يحمل وصفاً متشابهاً لاعتباره بديلاً مقبولاً. راجع وثيقة الاعتماد التي تحدد الاستخدام والدرجة والخصائص المطلوبة، واطلب موافقة مكتوبة قبل الاستبدال.
عندما تصل إلى الموقع رسومات قديمة أو تفاصيل من مشروع سابق، افصلها عن النسخة الحالية حتى لا تصبح مرجعاً بالخطأ. يمكن إعداد ورقة بدء عمل تتضمن اسم المشروع، ورقم المخطط، وتاريخ المراجعة، ونوع الشبكة، والمنطقة المسموح تنفيذها. هذه الورقة أداة تنظيم مقترحة، وليست شهادة صلاحية للمنتج ولا بديلاً عن مسؤولية المصمم والمشرف والمقاول في اعتماد التنفيذ.
راجع التراكب بوصفه تفصيلاً خاصاً بالتطبيق
لا توجد مسافة تراكب واحدة تصلح لكل تربة وكل شبكة وكل استخدام. في تثبيت طبقات الطرق، قد تتأثر التفاصيل بحالة التأسيس وتسلسل فرد الركام وتعليمات المنتج. أما في التسليح الإنشائي، فلا يجوز افتراض أن تراكب قطعتين في اتجاه المقاومة ينقل قوة التصميم بينهما. أي وصلة مطلوبة تحتاج تفصيلاً مقبولاً ضمن النظام المعتمد.
عند استخدام الجيوغريد ثلاثي الاتجاه، اطلب دليل التركيب الخاص بالمنتج الفعلي، ولا تطبق جدول علامة تجارية أخرى باعتباره مواصفة عامة. حدد في الرسم التراكبات الجانبية والنهايات وحدود القطع. وفي تطبيقات الطبقات الحصوية التي تتطلب ترتيباً متدرجاً للحواف، نسق اتجاه الحافة العليا مع تقدم الردم لتقليل احتمال رفعها أثناء الفرد. يجب أن تظل التفاصيل متوافقة مع خطة العمل المعتمدة.

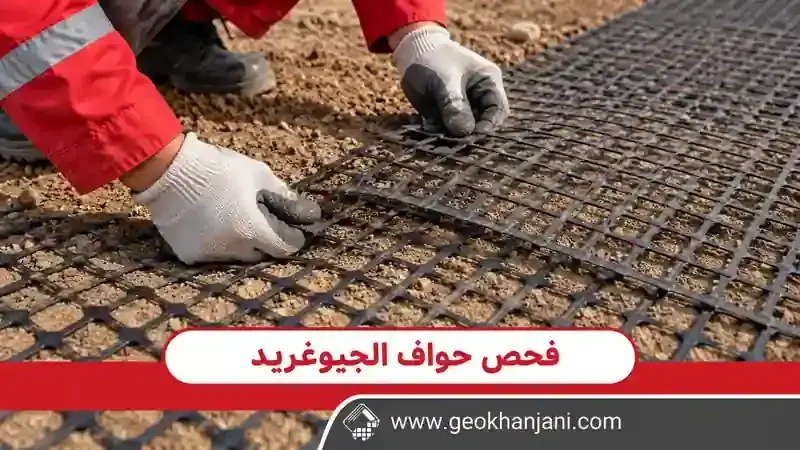

فحص حواف الجيوغريدميز التثبيت المؤقت عن الوصلة الإنشائية
قد تساعد أثقال مناسبة أو وسائل تثبيت معتمدة على إبقاء الشبكة مستوية والمحافظة على ترتيب الحواف أثناء التنفيذ. لكن وجود رباط بلاستيكي بين قطعتين لا يثبت أن الوصلة تنقل مقاومة شد مطلوبة. اسأل بوضوح: هل الوسيلة لمنع الحركة أثناء التركيب، أم جزء مصمم لنقل الأحمال؟ يجب أن توضح الوثائق الفرق بدلاً من تركه لتقدير العمال.
وينطبق التدقيق نفسه عند مراجعة الجيوغريد المنسوج. لا تستنتج طريقة الربط من مظهر الخيوط، ولا تستخدم خياطة أو لحاماً أو ثقوباً إضافية دون إجراء معتمد. إذا تعذر تثبيت الأطراف بسبب الرياح أو ظروف الموقع، أوقف الفرش في المنطقة المتأثرة وحدد حلاً مناسباً قبل تقدم الردم. المحافظة على الموقع المؤقت لا تعني اعتماد الأداء الإنشائي.
افحص سطح التأسيس قبل إخفائه بالشبكة
راجع جاهزية سطح التأسيس وفق المواصفات: المناسيب، والأجسام الحادة، والنتوءات، والمناطق التي تستدعي معالجة. لا تحول إزالة كل مادة أو تسوية كل سطح إلى إجراء تلقائي؛ بعض حالات التربة الضعيفة تحتاج ترتيب عمل خاصاً يحافظ على الطبقة السطحية القائمة. عند الاختلاف بين الواقع والرسم، اطلب تقييم المسؤول المختص بدلاً من المعالجة العشوائية بالمعدات.
بعد الفرد، افحص الاستواء والحواف والقطع حول العوائق، وسجل مواضع التلف أو الشك. لا تغطِ المنطقة المتأثرة على أمل أن يخفيها الردم. حدد المنتج ورقم اللفافة وموقع الملاحظة، ثم اطلب قراراً موثقاً بشأن الإصلاح أو الاستبدال. شكل الرقعة ومسافة امتدادها ليسا رقمين عامين؛ يعتمدان على التطبيق والمنتج والتفصيل المقبول للمشروع.
نسق حركة المعدات مع تقدم الردم
وجود الشبكة على الأرض لا يعني السماح بمرور المعدات فوقها مباشرة. حدد مسار الوصول، ومكان التفريغ، واتجاه الفرد، وسماكة الحماية المطلوبة في إجراء التنفيذ. لا تنقل سماكة طبقة أولى من دليل منتج إلى منتج آخر. يجب أن يتوافق أسلوب نشر الركام والدمك مع حالة التربة ومواصفات المواد وتعليمات النظام، مع المحافظة على الحواف وعدم إزاحة الشبكة.
في التربة المسلحة خلف الجدران، اجمع مراجعة الشبكة مع مراجعة الردم والتصريف والواجهة. تناقش مقالة أسباب انهيار الجدران الاستنادية تفاعل هذه العوامل على مستوى النظام. أما قبول طبقة الجيوغريد فيحتاج سجلاً محدداً للموقع والمنسوب والمنتج والاتجاه. لا تعتبر نجاح الفرش وحده دليلاً على اكتمال جميع متطلبات استقرار المنشأة أو جودة الدمك.
ولتنظيم الاستفسارات، أنشئ سجلاً منفصلاً عن صور الموقع. اكتب لكل سؤال مرجع الرسم، وسبب الاستفسار، والجهة المطلوب ردها، وحالة المنطقة المتأثرة. إذا تغير اتجاه قطعة أو موضع حافة بعد الموافقة، حدّث السجل ولا تكتف برسالة شفهية. احتفظ بالنسخة المستخدمة فعلياً في الموقع حتى يمكن تفسير القرارات لاحقاً.
مثال تنظيمي افتراضي: وصلت لفافتان متشابهتان بصرياً، لكن ملصق إحداهما غير واضح. لا تقصهما معاً اعتماداً على المظهر. اعزل اللفافة غير المعرفة، واربط صورها بمستند التسليم، واطلب توضيحاً يثبت هويتها. وإذا لم يصل الرد، تبقى حالة الاستخدام معلقة وفق صلاحيات المشروع. الغرض من المثال توضيح مسار القرار، وليس فرض إجراء قبول موحد أو اعتبار كل تلف في الملصق سبباً نهائياً للرفض.
راجع أيضاً كميات القص والبقايا قبل إعادة استخدامها؛ يجب أن تبقى هوية القطعة واتجاهها معلومين، وأن يسمح المخطط بمكان استخدامها. توفير مادة إضافية لا يبرر إنشاء وصلة غير معتمدة.
حرر نقطة توقف واضحة قبل التغطية

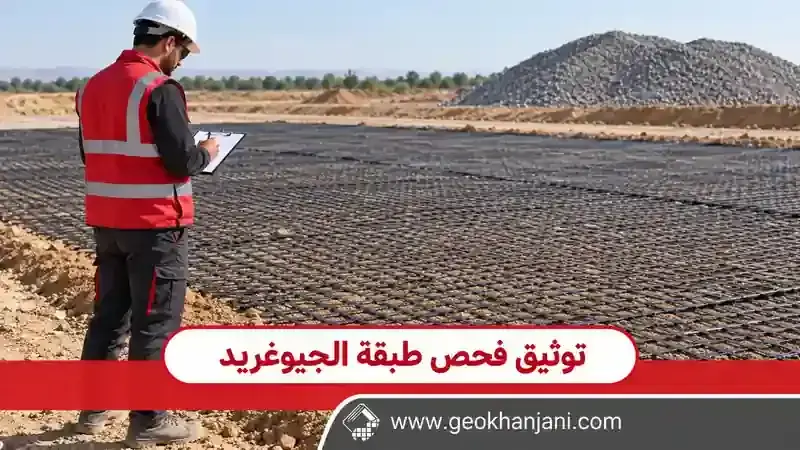

اجعل السماح بالردم مرتبطاً بفحص موثق: المنتج مطابق، والاتجاه واضح، والطول والمنسوب صحيحان، والتفاصيل منفذة، والملاحظات المؤثرة مغلقة. يمكن للمشرف استخدام صور عامة وقريبة مع تحديد موقعها على مخطط بسيط. الصورة دون تعريف المكان لا تكفي لاستعادة تسلسل التنفيذ بعد تغطية عدة طبقات، خاصة عند تبدل فرق العمل أو انتقال المسؤولية بين الورديات.
قبل طلب التوريد، أرسل للمورد وصف التطبيق والمخططات المطلوبة وبيانات المواد المتاحة، واطلب الوثائق التي تسمح بمطابقة اللفائف مع الاعتماد. افصل سعر المادة عن نطاق المراجعة والتنفيذ والاختبارات حتى تكون المقارنة واضحة. تسليم منطقة محددة بملف منظم يساعد على متابعة القرار، لكنه لا يمنح ضماناً مطلقاً للأداء ولا يعفي الأطراف من التزامات التصميم والتنفيذ والرقابة المتفق عليها.
