الحقن النفاث للتربة (Jet Grouting): تقنية متقدمة لتحسين التربة ودعم المنشآت

تُعدّ معالجة التربة الضعيفة واحدة من أكثر التحديات تعقيداً في مشاريع الهندسة الجيوتقنية، خصوصاً عندما تكون المنشآت قريبة من مبانٍ قائمة أو عندما تكون ظروف الموقع لا تسمح بتنفيذ عمليات الحفر والاستبدال التقليدية. في مثل هذه الحالات يمكن اللجوء إلى تقنيات تحسين التربة العميقة، ومن أبرزها الحقن النفاث للتربة.

تعتمد هذه التقنية على ضخ مادة رابطة، غالباً مزيجاً إسمنتياً، داخل طبقات التربة تحت ضغط مرتفع جداً. يؤدي النفاث إلى تفكيك التربة وخلطها مع المادة الرابطة، لتتشكل بعد التصلب كتلة أو عمود ذو خصائص ميكانيكية أفضل من التربة الأصلية.

ولا يقتصر استخدام هذه التقنية على زيادة مقاومة التربة، بل يمكن توظيفها أيضاً للتحكم في نفاذية الطبقات الأرضية، وتقليل الهبوط، وتحسين قدرة التحمل، وإنشاء حواجز تحت الأرض أمام حركة المياه الجوفية.

ما هو الحقن النفاث للتربة؟

الحقن النفاث هو إحدى تقنيات تحسين التربة في الموقع، ويتم تنفيذها من خلال إدخال قضيب حفر مزود بفوهات خاصة إلى العمق المطلوب، ثم إطلاق نفاثات عالية السرعة من سائل الحقن.

تعمل الطاقة الهيدروليكية للنظام على تفكيك جزء من التربة المحيطة وخلطها مع المادة الإسمنتية. ومع سحب القضيب ودورانه وفق معدلات محددة، تتكون منطقة معالجة ذات شكل هندسي محدد.

بعد انتهاء عملية المعالجة وتصلب الخليط، يمكن الحصول على أعمدة إسمنتية داخل التربة، أو ألواح وجدران معالجة، أو كتل أرضية محسنة، أو حواجز منخفضة النفاذية، أو مناطق تدعيم أسفل الأساسات، بحسب طبيعة المشروع.

ويتميز الأسلوب بإمكانية تنفيذه في أعماق كبيرة نسبياً مع تقليل الحاجة إلى الحفر المفتوح.

كيف تعمل تقنية Jet Grouting؟

تعتمد فعالية النظام على تحويل الضغط والطاقة الحركية لسائل الحقن إلى وسيلة لمعالجة التربة، ويمكن تبسيط العملية إلى عدة مراحل مترابطة.

تبدأ العملية بتحديد موقع نقطة الحقن؛ يتم أولاً تحديد شبكة نقاط الحفر وفق المخطط الجيوتقني والهندسي للمشروع، ويعتمد التباعد بين النقاط على قطر منطقة المعالجة والهدف التصميمي.

بعد ذلك يتم الوصول إلى العمق التصميمي، باستخدام معدات حفر مناسبة لإدخال القضيب إلى المستوى المحدد. ويجب التحكم في اتجاه الحفر، خصوصاً في المشاريع التي تتطلب أعمدة متجاورة أو جدراناً مستمرة.

عند الوصول إلى العمق المطلوب، تبدأ مرحلة إطلاق النفاث عالي الضغط من خلال الفوهات الموجودة في القضيب، ويؤدي الضغط العالي إلى تفتيت التربة وخلطها بالمادة الرابطة.

في هذه الأثناء يتم تدوير القضيب ورفعه بسرعة محسوبة، وتؤثر سرعة الدوران والسحب على شكل وقطر ودرجة تجانس المنطقة المعالجة.

وأخيراً، بعد انتهاء الحقن تبدأ المادة الرابطة بالتصلب داخل التربة، فتتكون منطقة ذات مقاومة أعلى ونفاذية أقل مقارنة بالوسط الطبيعي في العديد من التطبيقات.

الأنظمة الرئيسية للحقن النفاث

لا توجد طريقة واحدة ثابتة لتنفيذ Jet Grouting، بل توجد عدة أنظمة تختلف في المواد المستخدمة وطريقة توليد النفاث.

نظام الحقن أحادي السائل يستخدم سائلاً إسمنتياً واحداً باعتباره الوسط الرئيسي للنفاث، ويُعد هذا النظام من الحلول الشائعة عندما تكون خصائص التربة وظروف المشروع مناسبة له.

في نظام السائلين، يتم الجمع بين النفاث الإسمنتي ووسط آخر، غالباً الهواء، بهدف زيادة قدرة النفاث على اختراق التربة وتحسين كفاءة الخلط.

أما نظام ثلاثة سوائل فيعتمد على الماء والإسمنت والهواء ضمن عملية متكاملة، ويمكن استخدامه للحصول على أقطار معالجة أكبر في بعض أنواع التربة، إلا أن اختيار النظام يجب أن يعتمد على الاختبارات الميدانية وخصائص الموقع.

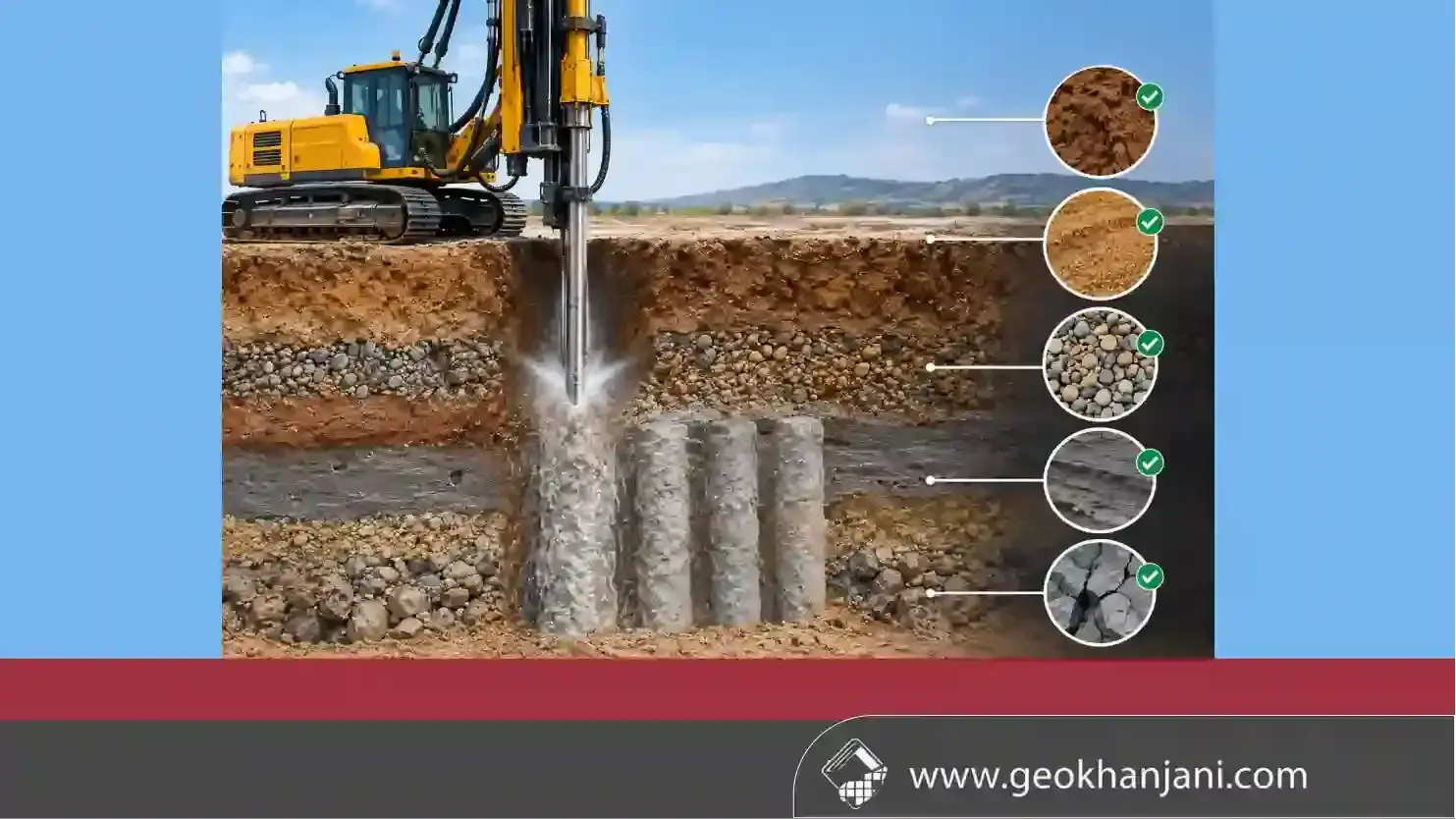

ما هي التربة المناسبة لتقنية Jet Grouting؟

من أهم مميزات هذه التقنية قدرتها على التعامل مع نطاق واسع من الترب مقارنة ببعض طرق تحسين التربة الأخرى.

يمكن تطبيقها، وفق التصميم وظروف الموقع، في التربة الرملية، والتربة الطينية، والطبقات الغرينية، والترب المختلطة، وبعض الطبقات الحصوية، والترب التي تحتوي على مياه جوفية.

لكن قابلية التنفيذ والنتيجة النهائية تختلف بشكل واضح من موقع إلى آخر. لذلك لا ينبغي اختيار Jet Grouting اعتماداً على نوع التربة فقط، بل يجب دراسة التركيب الحبيبي، والكثافة، ومقاومة القص، ومستوى المياه الجوفية، والعمق، والنفاذية، والظروف الجيولوجية مجتمعة.

ما هي التربة المناسبة لتقنية Jet Grouting؟

أهم استخدامات Jet Grouting في المشاريع الهندسية

تتميز تقنية الحقن النفاث بتعدد تطبيقاتها، ولهذا تستخدم في مشاريع البنية التحتية والمنشآت العميقة وأعمال تدعيم الأساسات.

يمكن تنفيذ أعمدة المعالجة أسفل أو بالقرب من الأساسات القائمة بهدف تحسين خصائص التربة وتقليل احتمالية الهبوط. وتكون هذه الميزة مهمة في مشاريع الترميم أو التوسعة عندما يصعب إزالة الأساسات القائمة أو تنفيذ أعمال حفر واسعة.

عند إنشاء أعمدة أو مناطق معالجة داخل طبقات ضعيفة، يمكن أيضاً رفع قدرة المنطقة على تحمل الأحمال وفق متطلبات التصميم ونتائج الاختبارات. كما يمكن استخدام هذه التقنية لتقليل قابلية التربة للانضغاط وتحسين توزيع الأحمال، وهو ما يساعد في السيطرة على الهبوط الكلي والتفاضلي.

تستخدم التقنية أيضاً في بعض مشاريع الأنفاق ومحطات المترو لمعالجة التربة حول مناطق الحفر، خصوصاً عند وجود منشآت حساسة أو ظروف مائية معقدة. كما يمكن ترتيب الأعمدة المتداخلة لتشكيل جدار أو حاجز أرضي يحد من انتقال المياه عبر الطبقات المعالجة.

وفي بعض مشاريع الحفر العميق يمكن دمج الحقن النفاث مع أنظمة الدعم الأخرى لإنشاء مناطق ذات مقاومة أعلى حول حدود الحفر.

دور Jet Grouting في التحكم بالمياه الجوفية

وجود المياه الجوفية بالقرب من منطقة العمل يمكن أن يؤدي إلى زيادة تعقيد عمليات الحفر والتنفيذ.

ومن التطبيقات المهمة للحقن النفاث إنشاء ستارة أو حاجز منخفض النفاذية من خلال ترتيب الأعمدة المعالجة بحيث تتداخل فيما بينها.

يُستخدم هذا الحل في بعض الحالات من أجل تقليل تدفق المياه، وحماية الحفريات العميقة، وتقليل تسرب المياه إلى مناطق العمل، وتحسين ظروف تنفيذ الأنفاق، وعزل مناطق محددة تحت المنشآت.

وتعتمد كفاءة الحاجز على استمرارية المعالجة وجودة التداخل بين العناصر وخصائص الخليط وظروف التربة.

العوامل المؤثرة في نجاح Jet Grouting

نجاح المشروع لا يعتمد على ضغط الحقن وحده، وإنما على مجموعة من المتغيرات التي يجب ضبطها أثناء التنفيذ.

زيادة ضغط الحقن قد ترفع قدرة النفاث على تفكيك التربة، لكن القيمة المناسبة تعتمد على نوع النظام والتربة والمعدات. معدل تدفق مادة الحقن يؤثر أيضاً على كمية المادة الرابطة الداخلة إلى منطقة المعالجة وبالتالي على خصائص المنتج النهائي.

سرعة سحب القضيب مهمة كذلك؛ فإذا تم سحب القضيب بسرعة كبيرة قد لا تحصل التربة على الوقت الكافي للمعالجة المطلوبة، بينما قد يؤدي السحب البطيء جداً إلى تغيير شكل المنطقة المعالجة وزيادة استهلاك المواد. وتلعب سرعة دوران القضيب دوراً أساسياً في توزيع النفاث حول محور الحفر.

كما أن تركيب المزيج الإسمنتي مؤثر جداً؛ فنسبة الماء إلى الإسمنت ونوع الإسمنت والإضافات المستخدمة يمكن أن تؤثر على قابلية الضخ وزمن التصلب والمقاومة النهائية.

تصميم أعمدة الحقن النفاث

يبدأ التصميم الجيد بفهم المشكلة الجيوتقنية المراد معالجتها، وليس باختيار معدات الحقن مباشرة.

من أهم عناصر التصميم دراسة خواص التربة، إذ يجب تحديد الطبقات الأرضية وخصائصها الميكانيكية والهيدروليكية. كما يجب معرفة الأحمال الحالية والمتوقعة على المنطقة المعالجة.

هندسة الأعمدة عنصر مهم آخر، إذ يتم تحديد القطر والطول والتباعد وفق الهدف الإنشائي. وفي الحواجز أو الجدران المعالجة يجب ضمان درجة تداخل مناسبة بين العناصر.

وأخيراً، يتم تحديد مقاومة المادة المعالجة المطلوبة بناءً على التصميم، والتحقق منها من خلال الاختبارات.

الاختبارات وضبط الجودة

تُعد مراقبة الجودة جزءاً أساسياً من أعمال Jet Grouting، لأن الشكل النهائي للعناصر المعالجة لا يمكن دائماً تقييمه بالاعتماد على رؤية مباشرة أثناء التنفيذ.

تشمل إجراءات التحقق، بحسب طبيعة المشروع، مراقبة ضغط الحقن، وتسجيل معدل التدفق، وقياس سرعة السحب والدوران، وفحص كثافة وتركيب مواد الحقن، وأخذ عينات من المادة المعالجة، واختبارات المقاومة بعد التصلب، والفحوص الجيوتقنية المناسبة، والتحقق من أبعاد وتداخل العناصر المعالجة عند الحاجة.

كما يمكن تنفيذ أعمدة اختبارية قبل بدء الإنتاج الكامل لتحديد أفضل مجموعة من معايير التشغيل.

مزايا استخدام Jet Grouting

تتمتع هذه التقنية بعدد من المزايا التي جعلتها خياراً مهماً في الهندسة الجيوتقنية الحديثة.

من أبرزها تقليل الحفر المفتوح، إذ يمكن تنفيذ المعالجة من خلال نقاط حفر صغيرة نسبياً بدلاً من إزالة كميات كبيرة من التربة. كما توفر إمكانية العمل في مواقع محدودة، وتُستخدم في بعض المواقع التي تكون فيها مساحة العمل ضيقة أو تكون المنشآت المجاورة حساسة للاهتزازات.

يمكن أيضاً معالجة التربة على أعماق مختلفة دون الحاجة إلى حفر كامل القطاع، وتحسين الخواص الميكانيكية عبر رفع مقاومة التربة وقدرتها على تحمل الأحمال وفق التصميم. وعند تصميم العناصر المعالجة بطريقة مناسبة، يمكن استخدامها ضمن حلول التحكم بتدفق المياه الجوفية عبر تقليل النفاذية.

ما هي حدود هذه التقنية؟

رغم مزاياها، فإن Jet Grouting ليست حلاً مناسباً لكل مشروع.

من أبرز التحديات الحاجة إلى معدات متخصصة، وضرورة وجود فريق تنفيذ ذو خبرة، واستهلاك كميات كبيرة من مواد الحقن في بعض المشاريع.

هناك أيضاً احتمال تغير قطر الأعمدة حسب ظروف التربة، وصعوبة التنبؤ الدقيق بشكل العنصر دون تنفيذ اختبارات ميدانية. كما قد تُنتج العملية مخلفات من التربة والمادة الإسمنتية تحتاج إلى إدارة مناسبة، وتكون النتائج حساسة جداً لمعايرة معاملات التشغيل.

لذلك يجب أن يسبق التنفيذ برنامج استكشاف جيوتقني مناسب وتجارب ميدانية عند الحاجة.

الفرق بين Jet Grouting وطرق تحسين التربة الأخرى

توجد طرق عديدة لمعالجة التربة، مثل الدمك، والأعمدة الحجرية، والخلط العميق للتربة، والحقن التقليدي.

ويختلف Jet Grouting عنها في آلية العمل؛ إذ يعتمد على النفاث عالي الطاقة لتفكيك التربة وخلطها بالمادة الرابطة داخل الموقع. أما الخلط العميق للتربة فيعتمد أساساً على خلط التربة مع المادة الرابطة بواسطة أدوات ميكانيكية، بينما يركز الحقن التقليدي على إدخال مادة الحقن داخل الشقوق أو الفراغات دون الاعتماد بالضرورة على تفتيت التربة بواسطة نفاث عالي السرعة.

وبالتالي فإن اختيار التقنية يجب أن يتم بناءً على نوع التربة، والعمق، والهدف من المعالجة، والأحمال، ومستوى المياه الجوفية، والمساحة المتاحة للمعدات، ومتطلبات المشروع الاقتصادية والتنفيذية.

هل يمكن استخدام Jet Grouting بالقرب من المباني القائمة؟

نعم، يمكن استخدام هذه التقنية في مشاريع تقع بالقرب من المنشآت القائمة، وهذا أحد أسباب انتشارها في أعمال التدعيم وإعادة التأهيل.

لكن قرب المبنى لا يعني أن التنفيذ آمن تلقائياً؛ بل يجب دراسة تأثير الحقن على المنشآت المجاورة، خصوصاً فيما يتعلق بالضغط، وارتفاع سطح الأرض، وحركة التربة، وتسرب مواد الحقن.

ولهذا يتم عادة تحديد حدود تشغيل ومراقبة مستمرة أثناء التنفيذ.

تكلفة تنفيذ الحقن النفاث للتربة

لا توجد تكلفة موحدة للمتر أو للعمود، لأن السعر النهائي يتأثر بمجموعة كبيرة من المتغيرات.

من أهمها عمق المعالجة، وعدد الأعمدة، وقطر العناصر المطلوبة، ونوع التربة، ونظام Jet Grouting المستخدم، واستهلاك الإسمنت، وظروف المياه الجوفية، وصعوبة الوصول إلى موقع المشروع، وعدد الاختبارات المطلوبة، ومدة تنفيذ الأعمال.

لذلك فإن تقدير التكلفة بدقة يتطلب بيانات جيوتقنية ومخططات تنفيذية، وليس الاعتماد على مساحة المشروع فقط.

متى يكون Jet Grouting خياراً مناسباً؟

يمكن التفكير في هذه التقنية عندما تكون هناك حاجة إلى معالجة عميقة للتربة دون اللجوء إلى حفر واسع، أو عندما تكون المنشآت القائمة والظروف المحيطة تجعل بعض الحلول التقليدية صعبة التنفيذ.

من الحالات التي تستحق الدراسة وجود تربة ضعيفة أسفل منشأة قائمة، والحاجة إلى تقليل الهبوط، والحفريات العميقة في بيئة حضرية، ووجود مياه جوفية، والحاجة إلى حاجز منخفض النفاذية، وتدعيم مناطق محددة تحت الأساسات، ومشاريع الأنفاق والمنشآت تحت الأرض.

الخلاصة

يمثل Jet Grouting تقنية متقدمة لمعالجة التربة في الموقع، تجمع بين تحسين المقاومة وتقليل التشوهات وإمكانية التحكم في نفاذية التربة ضمن نظام تنفيذي واحد.

وتكمن أهميته في قدرته على معالجة الطبقات العميقة مع الحد من أعمال الحفر المفتوح، مما يجعله خياراً مهماً في مشاريع تدعيم الأساسات والحفريات والأنفاق والسيطرة على المياه الجوفية.

ومع ذلك، فإن نجاح المشروع يعتمد بصورة مباشرة على جودة الدراسة الجيوتقنية، واختيار نظام الحقن المناسب، وضبط معاملات التشغيل، وتنفيذ برنامج صارم لمراقبة الجودة. لذلك ينبغي تصميم نظام Jet Grouting وفق ظروف كل موقع بدلاً من اعتماد مواصفات تنفيذية ثابتة لجميع المشاريع.
