اختبارات الجيوممبران: طرق فحص الجودة وكشف العيوب والتسرب

اختبارات الجيوممبران: طرق فحص الجودة وكشف العيوب والتسرب

تُعد اختبارات الجيوممبران من أهم مراحل ضمان جودة أنظمة العزل والاحتواء، خصوصًا في المشاريع التي تعتمد على الجيوممبران لمنع تسرب المياه أو السوائل والمواد الملوثة. فحتى إذا كانت خامة الجيوممبران نفسها ذات جودة عالية، فإن وجود ثقب صغير أو تمزق أو لحام غير سليم يمكن أن يؤثر في أداء النظام بالكامل.

لذلك لا يقتصر فحص الجيوممبران على اختبار الورق نفسه، بل يشمل مجموعة متكاملة من الفحوصات تبدأ من فحص الخامة عند الاستلام، مرورًا بفحص اللحامات أثناء التركيب، وانتهاءً باختبارات كشف الثقوب والتسرب بعد اكتمال التنفيذ.

وتشير معايير ASTM إلى مجموعة من طرق الاختبار المخصصة لتقييم سلامة اللحامات، وكشف التسربات، وفحص الجيوممبران أثناء وبعد التركيب.

لماذا تعتبر اختبارات الجيوممبران ضرورية؟

الجيوممبران يعمل كحاجز لمنع انتقال السوائل بين منطقتين. ولذلك فإن أي عيب في الورقة أو في منطقة اللحام قد يؤدي إلى فقدان وظيفة العزل.

يمكن أن تظهر العيوب نتيجة عوامل مختلفة، منها وجود ثقوب أو تمزقات أثناء النقل، وتلف السطح أثناء عملية التركيب، ووجود أحجار أو أجسام حادة أسفل الجيوممبران، واللحام غير الصحيح بين الألواح، وارتفاع أو انخفاض غير مناسب في درجة حرارة اللحام، وعدم ضبط سرعة ماكينة اللحام، والتلوث أو وجود رطوبة في منطقة اللحام، والحركة أو الانكماش غير المتوقع للورق، إضافة إلى الضرر الميكانيكي الذي قد يحدث بعد نصب الجيوممبران.

وتوضح ASTM أن التسربات يمكن أن تكون ناتجة عن جودة غير مناسبة في التحضير، أو ضرر يحدث أثناء التنفيذ، أو ضعف في عمليات الاتصال واللحام، أو عوامل أخرى أثناء بناء نظام الاحتواء.

أهم اختبارات الجيوممبران

يمكن تقسيم اختبارات الجودة إلى ثلاث مراحل رئيسية. أولاً فحص خامة الجيوممبران قبل التركيب. ثانيًا فحص اللحامات أثناء التنفيذ. ثالثًا فحص التسرب والعيوب بعد تركيب النظام.

هذه المراحل تكمل بعضها ولا يُفضل الاعتماد على اختبار واحد فقط لتقييم جودة المشروع.

الفحص البصري للجيوممبران

الفحص البصري هو أبسط الاختبارات ولكنه من أهم مراحل مراقبة الجودة.

قبل فرد الجيوممبران، يجب فحص اللفائف للتأكد من عدم وجود ثقوب أو شقوق أو تمزقات أو خدوش عميقة أو تغيرات غير طبيعية في السطح أو مناطق متضررة أثناء النقل أو عيوب واضحة في الحواف.

بعد فرد الألواح أيضًا يجب فحص السطح بالكامل، لأن بعض الأضرار قد تحدث أثناء عملية النقل إلى موقع التركيب أو أثناء الفرد.

الفحص البصري لا يستطيع اكتشاف جميع العيوب، ولذلك يجب استكماله بالاختبارات غير المتلفة والاختبارات الميكانيكية المناسبة.

فحص سماكة الجيوممبران

سمك الجيوممبران من الخصائص المهمة في تقييم المنتج، ولكن زيادة السمك لا تعني تلقائيًا أن المنتج مناسب لكل مشروع.

يتم اختيار السمك وفق نوع التطبيق، والأحمال، وظروف التربة، وخطر الثقب، وطريقة التركيب، والتعرض للأشعة فوق البنفسجية، ومتطلبات المشروع.

يمكن استخدام أجهزة قياس السماكة للتحقق من توافق المنتج مع المواصفات المطلوبة. كما توجد طرق اختبار معيارية لقياس سماكة الجيوممبران ضمن معايير ASTM وغيرها.

ومن المهم أن تكون نتائج القياس مرتبطة بمواصفات المنتج والمشروع، وليس بمجرد مقارنة رقم السمك بين منتجين.

اختبارات الخواص الميكانيكية

تستخدم الاختبارات الميكانيكية لتقييم قدرة الجيوممبران على تحمل الظروف التي قد يتعرض لها أثناء التركيب أو الخدمة.

ومن الخصائص التي يمكن تقييمها، حسب نوع الجيوممبران والمواصفة المطلوبة، مقاومة الشد، والاستطالة، ومقاومة التمزق، ومقاومة الثقب، ومقاومة الأكسدة، ومقاومة الأشعة فوق البنفسجية، ومقاومة التقادم الحراري، وخصائص السطح في الجيوممبران المحبب أو المزخرف.

على سبيل المثال، تتضمن مواصفة GRI GM13 للجيوممبران HDPE مجموعة من المتطلبات الفيزيائية والميكانيكية والكيميائية، كما تتناول خصائص مختلفة للجيوممبران الأملس والمُحَبَّب. وتضم المواصفة اختبارات مثل زمن الاستقراء التأكسدي والتقادم الحراري ومقاومة الأشعة فوق البنفسجية وقياس ارتفاع النتوءات للسطح المزخرف.

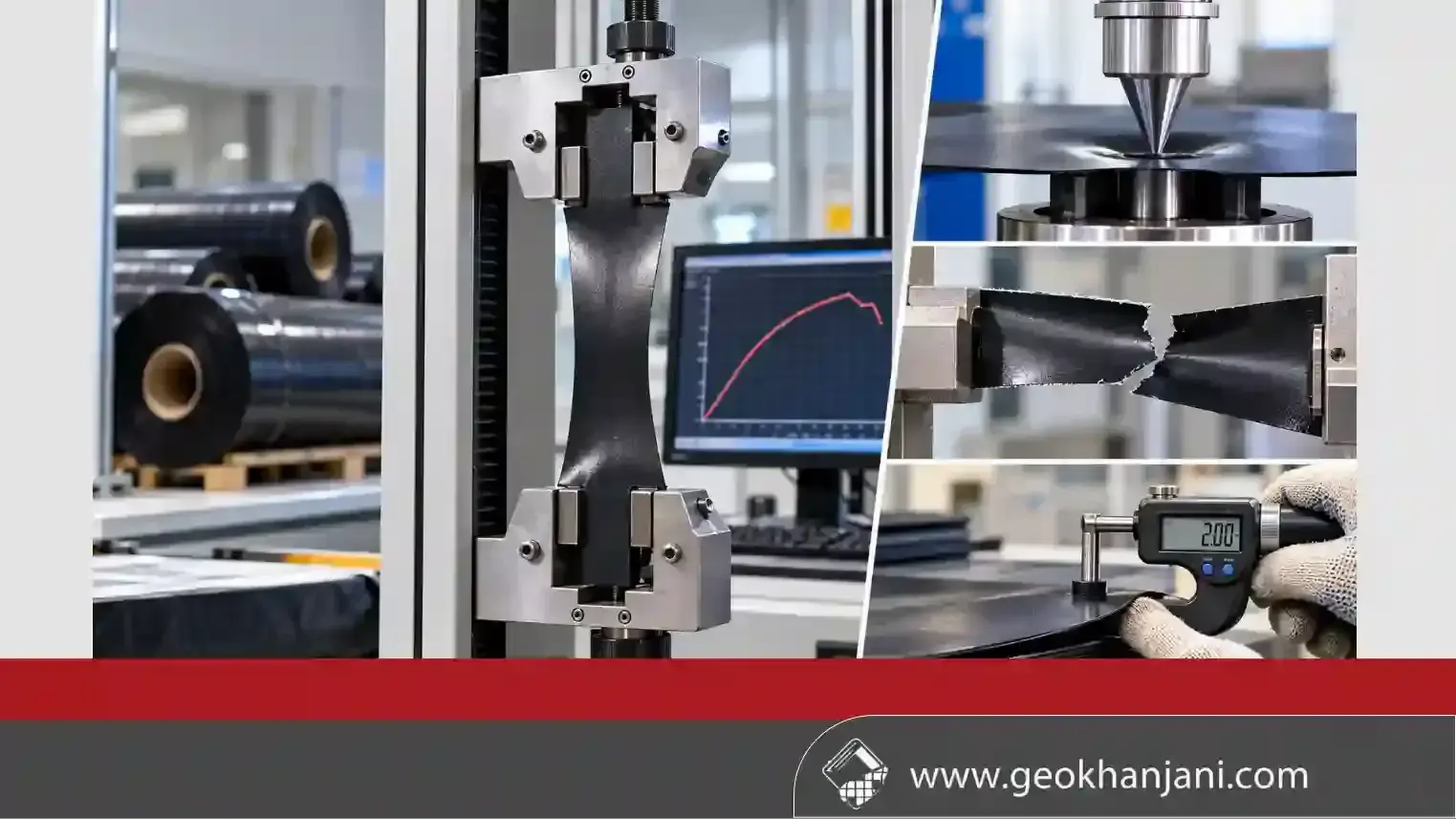

اختبارات الخواص الميكانيكية

فحص لحامات الجيوممبران

اللحامات هي واحدة من أكثر المناطق أهمية في أي نظام جيوممبران.

فحتى إذا كانت الألواح نفسها سليمة، فإن ضعف منطقة اللحام يمكن أن يؤدي إلى انفصال أو تسرب.

توجد عدة طرق شائعة للحام الجيوممبران، منها اللحام بالوتد الساخن، واللحام بالهواء الساخن، واللحام بالبثق.

وتوضح ASTM D6392-25 طرق تقييم سلامة اللحامات الناتجة عن عمليات الاندماج الحراري، وتشمل اختبارات القص والتقشير للحامات الجيوممبران غير المسلح.

اختبار الشد والقص للحام

يُعد اختبار القص واختبار التقشير من الاختبارات المدمرة المستخدمة لتقييم جودة بعض أنواع اللحامات.

في اختبار القص، يتم تقييم قدرة منطقة اللحام على تحمل القوة قبل حدوث الفشل.

أما اختبار التقشير، فيركز على سلوك منطقة اتصال اللوحين عند محاولة فصلها.

الهدف من هذه الاختبارات ليس فقط معرفة مقدار القوة، وإنما تقييم طبيعة الفشل أيضًا.

وتشير مواصفة GRI GM13 إلى أهمية أن يكون فشل لحامات HDPE عند الاختبار فشلًا مطيلًا وليس انفصالًا هشًا مفاجئًا.

هذه الاختبارات عادةً تتطلب أخذ عينات من مناطق محددة من اللحام، ولذلك تعتبر اختبارات مدمرة، ويجب تنفيذها وفق خطة مراقبة الجودة الخاصة بالمشروع.

الاختبارات غير المدمرة للحامات

الميزة الأساسية للاختبارات غير المدمرة هي إمكانية فحص اللحام دون قطع جزء من الجيوممبران.

توجد عدة طرق يمكن استخدامها بحسب نوع اللحام وتصميم المشروع.

اختبار قناة الهواء المضغوط يُستخدم بشكل خاص مع اللحامات المزدوجة التي تحتوي على قناة بين خطي اللحام. يتم إدخال الهواء المضغوط إلى القناة ومراقبة الضغط خلال فترة محددة. انخفاض الضغط بصورة غير طبيعية يمكن أن يشير إلى وجود مشكلة في اللحام أو القناة.

تدرج ASTM D5820 ضمن معاييرها ممارسة خاصة بتقييم قنوات الهواء المضغوط في اللحامات المزدوجة للجيوممبران.

اختبار صندوق التفريغ يمكن استخدامه لفحص مناطق معينة من اللحام، خصوصًا درزات البثق والتفاصيل التي يصعب فحصها بطرق أخرى. يتم وضع صندوق الاختبار على سطح اللحام وإنشاء ضغط سلبي. ظهور فقاعات أو تغيرات مشخصة أثناء الاختبار يمكن أن يشير إلى وجود مسار تسرب.

وتتضمن معايير ASTM الحالية ممارسة مخصصة لتقييم لحامات الجيوممبران باستخدام غرفة التفريغ.

اختبار كشف الثقوب والتسرب

بعد تركيب الجيوممبران، قد توجد ثقوب صغيرة لا يمكن اكتشافها بسهولة بالعين. هنا تأتي أهمية كشف التسرب.

يمكن استخدام طرق مختلفة لكشف التسربات اعتمادًا على تصميم النظام، ومن أهمها الطرق الكهربائية التي تسمح بتحديد أماكن وجود ثقوب أو تمزقات أو عيوب أخرى في الجيوممبران.

وتشير ASTM إلى أن طرق تحديد التسرب الكهربائي يمكن أن تكون وسيلة فعالة لاكتشاف العيوب التي لم يتم اكتشافها أثناء الفحص البصري.

كما تتضمن قائمة معايير ASTM ممارسات مخصصة لتحديد التسرب في الجيوممبران المكشوف، وكذلك الجيوممبران المغطى بالماء أو التربة.

الفحص الكهربائي للجيوممبران

تعتمد بعض طرق تحديد موقع التسرب الكهربائي على وجود فرق في الخصائص الكهربائية بين الجيوممبران والوسط المحيط.

عند وجود ثقب أو مسار يسمح بمرور التيار، يمكن لأجهزة القياس تحديد موقع العيب.

تستخدم هذه الطريقة في تطبيقات متعددة مثل أحواض المياه، والبرك الصناعية، وخزانات الاحتواء، ومدافن النفايات، وأحواض معالجة المخلفات، وقنوات المياه، وأنظمة العزل الكبيرة.

ويشير ASTM D7002 إلى إمكانية استخدام تقنيات تحديد التسرب الكهربائية لفحص الجيوممبران المكشوف في تطبيقات مختلفة، بما فيها الأحواض والخزانات وخلايا مدافن النفايات وغيرها.

كشف العيوب أثناء تركيب الجيوممبران

لا ينبغي انتظار نهاية المشروع لاكتشاف العيوب. يُفضل تطبيق نظام مراقبة الجودة وضمانها طوال مراحل التنفيذ.

قبل التركيب، يجب فحص اللفائف والتأكد من مطابقة الخامة للمواصفات. أثناء الفرد، يجب مراقبة حالة السطح ومنع تعرض الجيوممبران للأجسام الحادة. أثناء اللحام، يجب تسجيل قيم عملية اللحام مثل درجة الحرارة والسرعة وضغط ماكينة اللحام وفق متطلبات المشروع. وبعد اللحام، تُجرى الاختبارات المناسبة على اللحامات. وبعد اكتمال التركيب، يُفحص السطح وتُجرى اختبارات كشف التسرب عند اشتراطه في التصميم أو خطة الجودة.

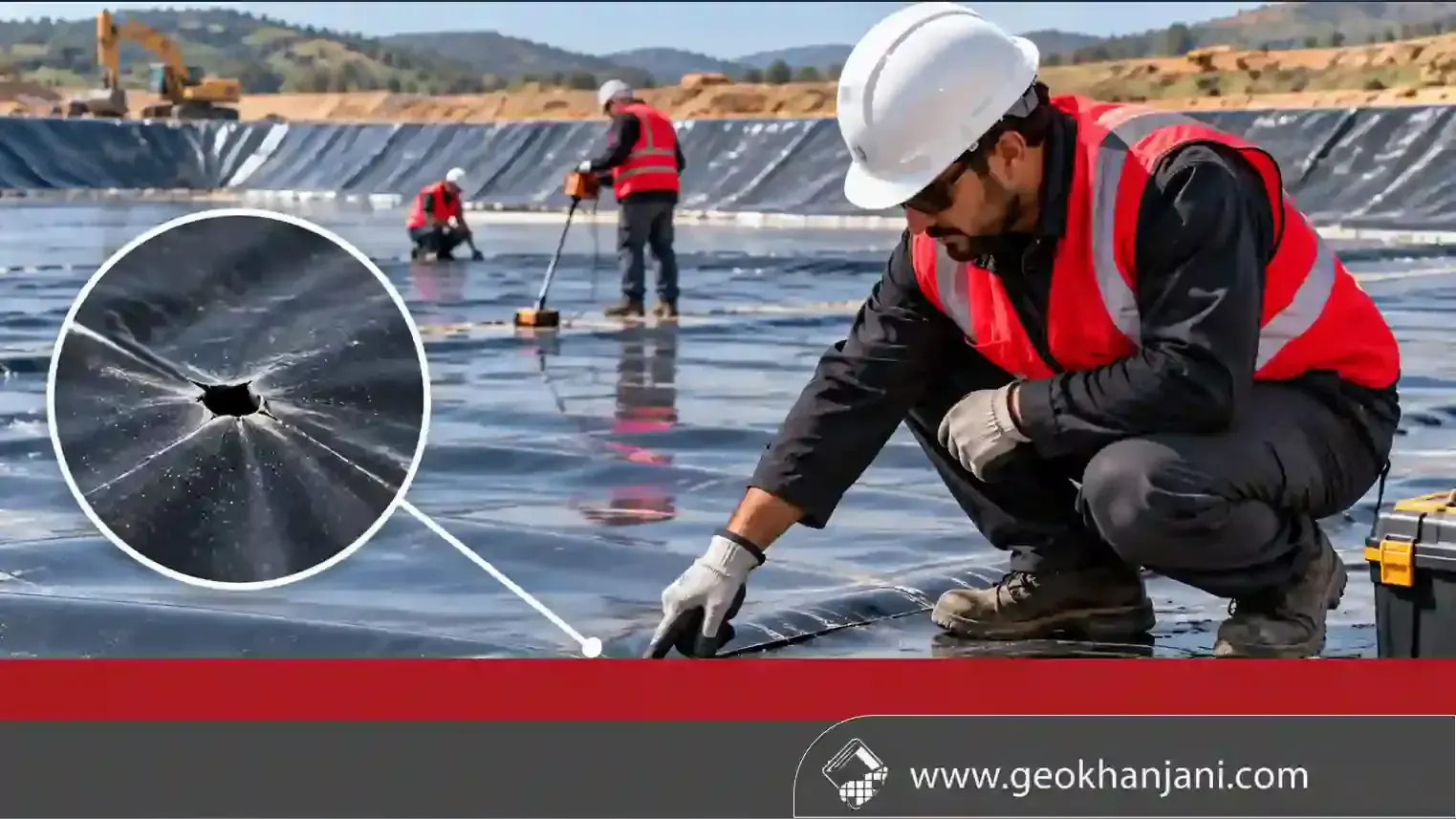

كشف العيوب أثناء تركيب الجيوممبران

الفرق بين اختبار جودة الخامة واختبار جودة التنفيذ

من الأخطاء الشائعة اعتبار أن حصول الجيوممبران على شهادة جودة يعني أن النظام المركب بالكامل خالٍ من العيوب.

جودة المادة تشمل خصائص مثل السمك، والشد، والاستطالة، ومقاومة الثقب، والتقادم، ومقاومة العوامل البيئية.

أما جودة التنفيذ فتشمل جودة تحضير البستر، وطريقة فرد الألواح، وجودة اللحام، ومعالجة التفاصيل والزوايا، وحماية الجيوممبران أثناء التنفيذ، وكشف الثقوب والتسرب.

لذلك فإن أفضل نظام لمراقبة الجودة يجمع بين اختبارات المادة واختبارات اللحامات وفحص التسرب.

أكثر العيوب شيوعًا في الجيوممبران

يمكن أن تظهر مجموعة من العيوب خلال التصنيع أو النقل أو التركيب، ومن أبرزها الثقوب، والخدوش العميقة، والتمزقات، ومناطق اللحام الضعيفة، وانفصال اللحام، واللحام غير الكامل، وارتفاع الحرارة أثناء اللحام، وانخفاض درجة حرارة اللحام، وتلوث سطح اللحام، ووجود فراغات في لحامات البثق، وتلف الجيوممبران بسبب المعدات أو الأحجار.

وتختلف طريقة الإصلاح حسب نوع العيب وموقعه وحجمه. ولا ينبغي تغطية منطقة متضررة قبل فحصها وإصلاحها وفق إجراءات المشروع.

كيف يتم ضمان جودة الجيوممبران في المشروع؟

للحصول على نظام عزل موثوق، يجب التعامل مع الجودة باعتبارها عملية متكاملة وليس اختبارًا واحدًا.

يمكن أن تتضمن خطة الجودة فحص شهادات وبيانات المنتج، وفحص اللفائف عند وصولها إلى الموقع، وإجراء اختبارات الخامة عند الحاجة، وفحص البستر قبل التركيب، ومراقبة عملية الفرد، وتسجيل بيانات اللحام، وإجراء الاختبارات غير المدمرة للحامات، وأخذ عينات لإجراء الاختبارات المدمرة وفق خطة الجودة، وإصلاح العيوب المكتشفة، وإجراء فحص نهائي للتسرب عند الحاجة.

ويجب تحديد الاختبارات وقبول النتائج وفق مواصفات المشروع ونوع الجيوممبران ومعايير الاختبار المعتمدة، إذ تختلف متطلبات القبول حسب التطبيق والخامة وتصميم نظام الاحتواء.

أهمية اختيار الجيوممبران المناسب

جودة الاختبار لا تعوض عن اختيار منتج غير مناسب.

قبل شراء الجيوممبران، يجب تحديد نوع البوليمر، والسمك المطلوب، والاستخدام النهائي، والظروف البيئية، والمقاومة الميكانيكية المطلوبة، والتعرض للأشعة فوق البنفسجية، ونوع السطح سواء كان أملس أو محبب، وطريقة اللحام، ومتطلبات المشروع والمعايير المرجعية.

وبذلك يصبح اختبار الجودة جزءًا من منظومة تبدأ من اختيار المادة المناسبة وتستمر حتى فحص المنتج بعد التركيب.

الخلاصة

اختبارات الجيوممبران هي عنصر أساسي في المشاريع التي تعتمد على العزل والاحتواء، لأن سلامة النظام لا تعتمد فقط على جودة المادة، وإنما أيضًا على جودة الفرد واللحام والتنفيذ والحماية النهائية.

وتشمل منظومة الفحص المتكاملة الفحص البصري، وقياس السمك، والاختبارات الميكانيكية، واختبارات القص والتقشير للحامات، والاختبارات غير المدمرة، واختبارات كشف التسرب والثقوب.

ومن خلال تطبيق خطة مناسبة لمراقبة الجودة، يمكن اكتشاف العديد من العيوب قبل دخول النظام إلى مرحلة التشغيل، مما يساعد على تقليل مخاطر التسرب وتحسين الأداء المتوقع للجيوممبران على المدى الطويل.
