طريقة تنفيذ الخلط العميق للتربة DSM لتحسين خواص التربة

ما المقصود بتقنية الخلط العميق للتربة DSM؟

تُعد تقنية الخلط العميق للتربة (Deep Soil Mixing – DSM) إحدى تقنيات تحسين التربة المستخدمة في المواقع التي تعاني من ضعف الخصائص الجيوتقنية للتربة. وتعتمد هذه التقنية على معالجة التربة الموجودة في موقع المشروع بدلاً من إزالتها واستبدالها بالكامل.

يتم خلال عملية التنفيذ إدخال أداة خلط خاصة إلى أعماق محددة داخل طبقات التربة، ثم تفكيك التربة ودمجها مع مادة رابطة مناسبة، وغالباً ما تكون المواد الأسمنتية أو الجيرية وفقاً لمتطلبات التصميم.

ينتج عن هذه العملية تكوين مناطق أو أعمدة من التربة المحسنة تتمتع بخصائص ميكانيكية أفضل من التربة الأصلية، ويمكن الاستفادة منها في زيادة قدرة التحمل والحد من التشوهات والهبوط.

لماذا تُستخدم DSM في تحسين التربة؟

تواجه بعض المشاريع الهندسية مشكلة وجود طبقات تربة ضعيفة لا تستطيع تحمل الأحمال التصميمية بصورة كافية، وقد تكون هذه الطبقات ذات محتوى مائي مرتفع أو قابلية كبيرة للانضغاط أو مقاومة قص منخفضة. في هذه الحالات يمكن استخدام DSM لتعديل الخصائص الهندسية للتربة في الموقع.

من أهم الأهداف التي يمكن تحقيقها من خلال هذه التقنية رفع قدرة تحمل التربة، وزيادة صلابة الطبقات الضعيفة، وتقليل الهبوط المتوقع، وتحسين سلوك التربة تحت الأحمال. كما يمكنها الحد من التشوهات الناتجة عن الأحمال الإنشائية، وتحسين استقرار بعض المنشآت والمنحدرات، ومعالجة طبقات التربة الرخوة في الأعماق.

وبذلك تمثل DSM خياراً مهماً ضمن مجموعة تقنيات تحسين التربة ومعالجة الأساسات.

مراحل تنفيذ الخلط العميق للتربة

لا تقتصر عملية DSM على خلط التربة مع مادة رابطة فقط، بل تمر بعدة مراحل تبدأ بدراسة الموقع وتنتهي بفحص جودة العناصر المنفذة.

دراسة الخصائص الجيوتقنية للموقع

قبل بدء أعمال التنفيذ، يجب الحصول على معلومات دقيقة حول طبقات التربة الموجودة في الموقع. تشمل الدراسة عادةً تحليل نوع التربة، سمك الطبقات المختلفة، مقاومة القص، ومحتوى الرطوبة. كما تُدرس الكثافة، مستوى المياه الجوفية، قابلية الانضغاط، الخصائص الكيميائية للتربة، وعمق الطبقات الضعيفة.

تساعد هذه المعلومات المهندس الجيوتقني في اختيار أسلوب المعالجة المناسب وتحديد معايير تنفيذ أعمدة DSM.

تحديد شبكة نقاط الخلط

بعد الانتهاء من التصميم، يتم تحديد مواقع عناصر تحسين التربة على سطح المشروع. يمكن تنفيذ عناصر DSM وفق ترتيبات هندسية مختلفة بحسب طبيعة المشروع، مثل أعمدة منفردة، صفوف من الأعمدة، شبكات منتظمة، أعمدة متداخلة، جدران من التربة المعالجة، أو كتل تربة محسنة.

يعتمد اختيار الترتيب على الأحمال، وخصائص التربة، ومستوى التحسين المطلوب.

تجهيز منطقة العمل

يجب تجهيز منصة العمل بحيث تتمكن معدات الخلط العميق من العمل بأمان واستقرار. يتم في هذه المرحلة إزالة العوائق السطحية، وتسوية منطقة التنفيذ، والتأكد من قدرة منصة العمل على تحمل المعدات الثقيلة. كما يتم تحديد نقاط الأعمدة بدقة لتقليل الانحراف عن المخطط الهندسي.

تحضير المادة الرابطة

تعتبر المادة الرابطة أحد العناصر الأساسية في تقنية DSM. يُستخدم الأسمنت في العديد من المشاريع، إلا أن نوع المادة الرابطة وكميتها لا يتم تحديدهما بشكل موحد لجميع المواقع؛ فاختيار المادة المناسبة يعتمد على نوع التربة ومحتواها المائي والخصائص المطلوبة للمنطقة المعالجة.

يمكن تحديد التركيبة المناسبة من خلال اختبارات الخلط المعملية التي يتم فيها دراسة تفاعل التربة مع المادة الرابطة والوصول إلى النسبة المناسبة لتحقيق المقاومة المستهدفة.

إدخال أداة الخلط إلى التربة

بعد تمركز المعدة فوق نقطة التنفيذ، يتم إنزال عمود الخلط المزود بشفرات أو أدوات خلط إلى داخل التربة. تعمل الأداة على تفكيك التربة الموجودة في الموقع أثناء تقدمها نحو العمق المحدد في التصميم، ويجب التحكم في سرعة الاختراق ودوران أداة الخلط، خصوصاً عند المرور عبر طبقات ذات خصائص مختلفة.

خلط التربة مع المادة الرابطة

عند الوصول إلى منطقة المعالجة، تبدأ عملية دمج التربة مع المادة الرابطة. تعمل شفرات الخلط على توزيع المادة الرابطة داخل التربة وتكوين خليط أكثر تجانساً.

وتعتبر درجة تجانس الخلط من العوامل المهمة في أداء عناصر DSM، لأن المناطق التي تحتوي على توزيع غير منتظم للمادة الرابطة قد تمتلك خصائص ميكانيكية مختلفة عن المناطق الأخرى. لذلك يجب ضبط سرعة دوران الأداة وسرعة الحركة ومعدل تغذية المادة الرابطة وفق معايير المشروع.

الوصول إلى العمق التصميمي

تستمر عملية الخلط حتى الوصول إلى العمق المحدد في التصميم. لا يتم اختيار هذا العمق بصورة عشوائية، وإنما يعتمد على نتائج الدراسة الجيوتقنية والأحمال المطلوبة وسمك الطبقات الضعيفة.

في بعض المشاريع قد يكون الهدف هو اختراق كامل الطبقة الضعيفة، بينما يمكن في مشاريع أخرى معالجة جزء محدد منها لتحقيق متطلبات التحمل أو تقليل الهبوط.

سحب أداة الخلط وإكمال المعالجة

بعد الوصول إلى العمق المطلوب، يتم سحب أداة الخلط تدريجياً مع استمرار عملية الخلط وفق معايير التنفيذ. تعتبر سرعة السحب من المتغيرات المهمة، لأن السحب السريع جداً قد يؤدي إلى عدم تحقيق الخلط المطلوب أو عدم توزيع المادة الرابطة بصورة متجانسة.

وبعد اكتمال الدورة التنفيذية، يتشكل عنصر تربة محسنة يمتد من سطح العمل إلى العمق التصميمي.

تصميم أعمدة DSM

يختلف تصميم أعمدة الخلط العميق من مشروع إلى آخر.

يتم تحديد قطر العمود وفق نوع معدات الخلط والخصائص المطلوبة للعنصر المعالج، بينما يرتبط طول العمود بعمق التربة الضعيفة ومتطلبات التصميم الإنشائي والجيوتقني. تؤثر المسافة بين عناصر DSM في مقدار التحسين الكلي للتربة وسلوكها تحت الأحمال، ويمكن توزيع الأعمدة في شبكة مربعة أو مثلثة أو في صفوف متداخلة وفق طبيعة المشروع.

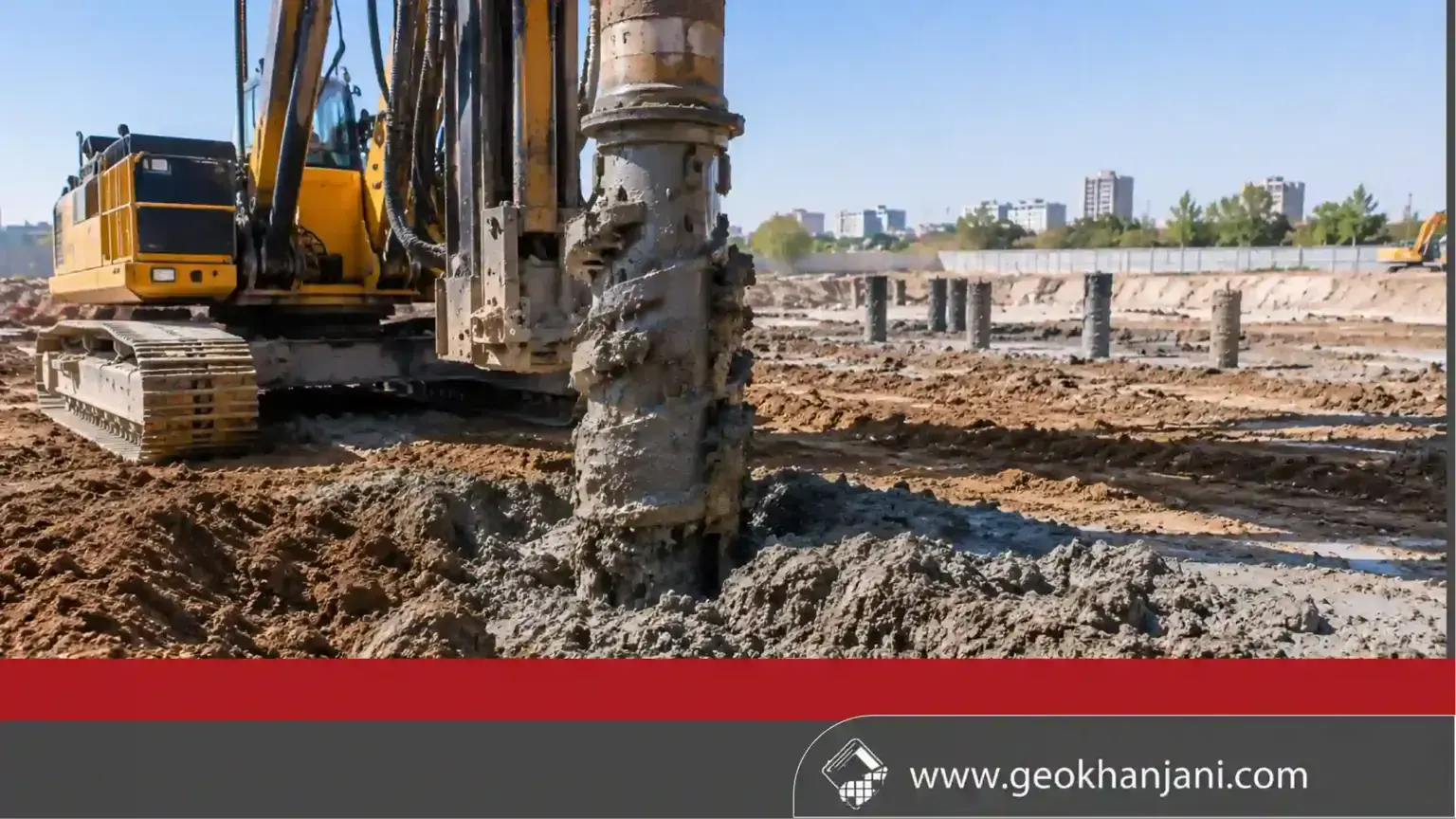

تصميم أعمدة DSM

التحكم في معايير التنفيذ

من أهم مزايا أنظمة DSM الحديثة إمكانية تسجيل عدد من معايير التنفيذ أثناء العمل. من البيانات التي يمكن مراقبتها عمق الخلط، سرعة الاختراق، سرعة السحب، وسرعة دوران أداة الخلط. كما تُراقب كمية المادة الرابطة، معدل الحقن، ضغط الحقن، عزم دوران المعدات، وموقع كل عنصر منفذ.

توفر هذه البيانات سجلاً تنفيذياً يساعد في تقييم مدى توافق الأعمال المنفذة مع متطلبات التصميم.

معالجة التربة الطينية باستخدام DSM

تستخدم تقنية الخلط العميق بشكل واسع في معالجة بعض أنواع التربة الطينية الرخوة. تتميز هذه التربة عادةً بارتفاع قابلية الانضغاط وانخفاض مقاومة القص، الأمر الذي قد يؤدي إلى حدوث هبوط كبير عند تحميلها.

عند خلط التربة الطينية مع مادة رابطة مناسبة، تحدث تفاعلات كيميائية وفيزيائية تؤدي إلى تغير خصائص المادة المعالجة. وتختلف النتيجة النهائية باختلاف نوع الطين، ومحتوى الماء، ونوع المادة الرابطة، وكمية المادة المستخدمة، وظروف المعالجة.

دور DSM في الحد من هبوط المنشآت

يعتبر التحكم في الهبوط أحد التطبيقات المهمة للخلط العميق للتربة. عندما تكون طبقات التربة السطحية أو العميقة ضعيفة، يمكن أن تتعرض للانضغاط تحت تأثير أحمال المباني أو الطرق أو المنشآت الصناعية.

يساعد توزيع عناصر DSM بطريقة مدروسة على تحسين صلابة المنطقة المعالجة وتغيير آلية انتقال الأحمال داخل التربة. ولهذا يمكن استخدام DSM ضمن أنظمة تحسين التربة في أساسات المباني، الطرق، مناطق الردم، المنشآت الصناعية، الخزانات، الموانئ، ومشاريع البنية التحتية.

اختبارات الجودة بعد تنفيذ DSM

لا تنتهي عملية ضمان الجودة بمجرد الانتهاء من الخلط. يجب التحقق من خصائص العناصر المنفذة وفق متطلبات المشروع، ويمكن أن تشمل عملية التحقق أخذ عينات وإجراء اختبارات مقاومة الضغط أحادي المحور UCS بعد فترة المعالجة المحددة.

كما يمكن استخدام طرق فحص أخرى بحسب طبيعة المشروع والمواصفات الفنية المعتمدة، ويتم عادةً مقارنة النتائج الفعلية مع القيم المطلوبة في التصميم للتأكد من تحقيق مستوى الأداء المستهدف.

العوامل المؤثرة في نجاح تقنية DSM

هناك مجموعة من العوامل التي يجب مراعاتها عند تنفيذ الخلط العميق للتربة.

تختلف استجابة التربة الرملية والطينية والغرينية والعضوية للمادة الرابطة، ولذلك لا يمكن اعتماد وصفة واحدة لجميع المواقع. كما يمكن أن يؤثر محتوى الماء في التربة على عملية التفاعل مع المواد الرابطة وعلى الخصائص النهائية للمنطقة المعالجة.

يجب أيضاً تحديد نوع وكمية المادة الرابطة بناءً على نتائج الاختبارات وليس بالاعتماد على قيم عامة، وتوفير طاقة خلط مناسبة لضمان توزيع المادة الرابطة داخل حجم التربة المستهدف. وتؤثر سرعة المعدات، من حيث الاختراق والسحب والدوران، في جودة عملية الخلط وتجانس المنطقة المعالجة.

أهم تطبيقات الخلط العميق للتربة

يمكن استخدام DSM في مجموعة واسعة من مشاريع الهندسة الجيوتقنية، منها تحسين التربة أسفل الأساسات، تقليل هبوط المنشآت، تحسين قدرة التحمل، ومعالجة التربة الرخوة. كما يُستخدم في تحسين طبقات الطرق، ودعم مناطق الردم، ومعالجة مواقع المنشآت الصناعية.

يدخل DSM أيضاً في تحسين التربة في المشاريع الساحلية والمينائية، وإنشاء عناصر تربة محسنة للحد من التشوهات، وتحسين استقرار بعض المنحدرات، ومعالجة بعض المواقع التي تحتوي على طبقات ضعيفة في الأعماق.

DSM ضمن تقنيات تحسين التربة

تُستخدم تقنية Deep Soil Mixing كإحدى الطرق المتقدمة في مجال تحسين التربة، إلى جانب تقنيات أخرى مثل الحقن النفاث Jet Grouting، والأعمدة الحجرية، والدمك، وطرق الحقن المختلفة.

ولا توجد طريقة واحدة مناسبة لجميع أنواع المشاريع؛ إذ يعتمد اختيار تقنية تحسين التربة على نتائج التحقيقات الجيوتقنية، ونوع التربة، وعمق الطبقات الضعيفة، والأحمال، والظروف التنفيذية والاقتصادية للمشروع. لذلك ينبغي تقييم DSM ضمن دراسة هندسية متكاملة قبل تحديد الحل النهائي.

الخلاصة

يمثل الخلط العميق للتربة DSM تقنية فعالة لمعالجة التربة ذات الخصائص الجيوتقنية الضعيفة من خلال تحسينها في موقعها باستخدام معدات خلط متخصصة ومواد رابطة مناسبة.

تعتمد جودة النتيجة النهائية على مجموعة مترابطة من العوامل، تبدأ من دراسة التربة وتصميم عناصر المعالجة، مروراً باختيار المادة الرابطة وضبط معدات التنفيذ، وصولاً إلى اختبارات الجودة والتحقق من المقاومة المطلوبة.

وعند تصميم وتنفيذ النظام وفق متطلبات المشروع، يمكن أن يساهم DSM في زيادة قدرة تحمل التربة، تحسين صلابتها وتقليل الهبوط والتشوهات، مما يجعله أحد الحلول المهمة في مشاريع تحسين التربة والهندسة الجيوتقنية.
