ساخت پل با ژئوسل؛ کاربرد ژئوسل در پایدارسازی بستر، خاکریز و مسیرهای دسترسی پل

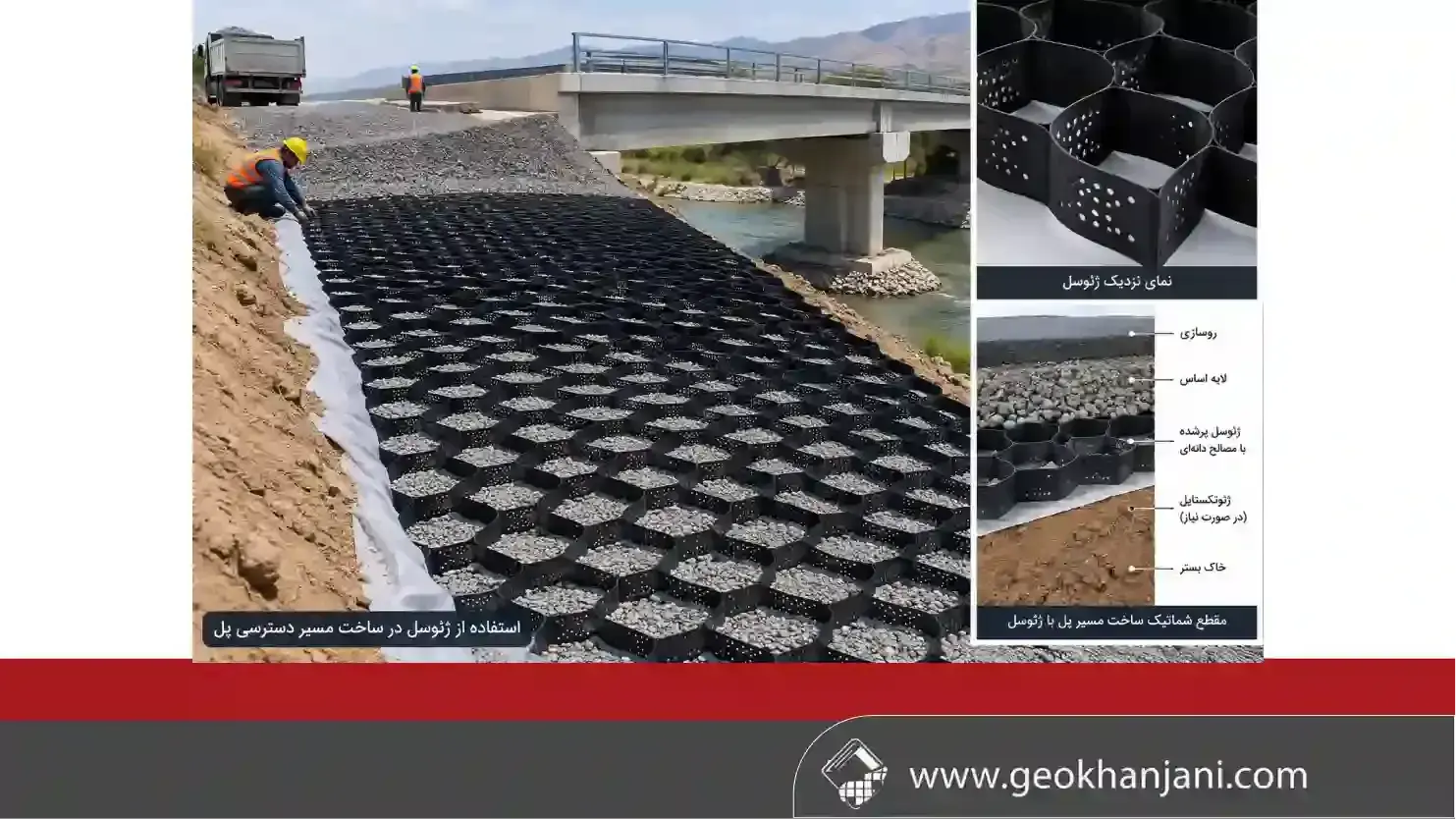

نقش ژئوسل در پروژههای پلسازی
در پروژههای پلسازی، یکی از چالشهای مهم، تأمین یک بستر پایدار برای اجرای مسیرهای دسترسی، خاکریزهای اطراف پل و سازههای مرتبط با آن است. ضعف خاک، وجود لایههای سست، بارهای ترافیکی، نفوذ آب و فرسایش میتوانند باعث تغییر شکل بستر، نشست موضعی و کاهش عملکرد مسیر شوند.
ژئوسل (Geocell) یکی از سیستمهای ژئوسنتتیکی است که برای بهبود عملکرد لایههای خاک و مصالح دانهای مورد استفاده قرار میگیرد. این محصول با ایجاد یک ساختار سلولی سهبعدی، مصالح پرکننده را درون سلولها محصور کرده و موجب افزایش پایداری و ظرفیت باربری لایه میشود.
البته یک نکته مهم وجود دارد: ژئوسل معمولاً جایگزین سازه اصلی پل، فونداسیون، شمع یا اجزای باربر پل نیست؛ بلکه در بخشهای ژئوتکنیکی و روسازی پروژه، مانند مسیر دسترسی، خاکریز، زیرسازی، پایدارسازی شیب و کنترل فرسایش کاربرد دارد.
نقش ژئوسل در پروژههای پلسازیژئوسل چیست؟
ژئوسل یک سیستم سلولی سهبعدی است که معمولاً از مواد پلیمری مقاوم مانند HDPE یا پلیمرهای مشابه مهندسیشده تولید میشود. این سیستم از نوارهایی تشکیل شده که به یکدیگر متصل شدهاند و پس از باز شدن، مجموعهای از سلولهای لانهزنبوری ایجاد میکنند.
سلولهای ژئوسل پس از نصب با مصالح مناسب مانند خاک دانهای، شن و ماسه، مصالح سنگدانهای، مصالح منتخب زیرسازی، یا بتن و مصالح سیمانی در برخی کاربردهای خاص پر میشوند. محصورشدگی مصالح داخل سلول باعث کاهش جابهجایی جانبی دانهها و افزایش پایداری لایه میشود.
چرا استفاده از ژئوسل در پروژههای پل اهمیت دارد؟
در اطراف پل معمولاً شرایطی متفاوت از یک مسیر عادی وجود دارد. مسیرهای ورودی و خروجی پل ممکن است تحت تأثیر بارهای ترافیکی سنگین، تغییرات رطوبت خاک، آبهای سطحی و زیرسطحی، و خاکهای ضعیف و تراکمپذیر قرار بگیرند. اختلاف ارتفاع در خاکریز، احتمال فرسایش شیبها، تغییر شکل و نشست بستر، و نیاز به کاهش ضخامت مصالح دانهای نیز از دیگر چالشهای این بخشها هستند.
ژئوسل میتواند با ایجاد محصورشدگی سهبعدی در لایههای دانهای، رفتار این مصالح را تحت بارگذاری کنترل کند.
مهمترین کاربردهای ژئوسل در ساخت پل
ساخت مسیر دسترسی به پل
یکی از مهمترین کاربردهای ژئوسل در پروژههای پل، استفاده از آن در راههای دسترسی و لایههای زیرسازی مسیرهای منتهی به پل است.
در صورتی که خاک بستر ظرفیت باربری کافی نداشته باشد، اعمال بار ناشی از عبور خودروها میتواند باعث تغییر شکل و ایجاد شیارشدگی شود. قرار دادن ژئوسل در لایه مناسب و پر کردن سلولها با مصالح دانهای میتواند به توزیع بهتر بار و محدود کردن حرکت جانبی مصالح کمک کند.
پایدارسازی خاکریزهای اطراف پل
خاکریزهای ورودی و خروجی پل یکی از بخشهای حساس پروژه هستند. در این قسمتها معمولاً ارتفاع خاکریز افزایش پیدا میکند و در نتیجه، پایداری شیب و کنترل تغییر شکل اهمیت بیشتری پیدا میکند.
ژئوسل میتواند در لایههای مشخص خاکریز یا روی سطح شیب مورد استفاده قرار گیرد تا مصالح را در موقعیت خود نگه دارد، مقاومت لایه را افزایش دهد، جابهجایی جانبی مصالح را کاهش دهد، پایداری شیب را بهبود دهد و خطر فرسایش سطحی را کاهش دهد.
کنترل فرسایش اطراف پل
آب یکی از عوامل مهم آسیب به زیرسازی و خاکریزهای اطراف پل است. در پروژههایی که پل در نزدیکی رودخانه، کانال، آبراهه یا مناطق دارای رواناب شدید قرار دارد، فرسایش میتواند باعث شستهشدن مصالح و ناپایداری شیب شود.
ژئوسل در این شرایط میتواند بهعنوان یک سیستم کنترل فرسایش و تثبیت سطح شیب مورد استفاده قرار گیرد. سلولهای ژئوسل با نگهداشتن مصالح پرکننده در محل، مقاومت سطح در برابر جریان آب و رواناب را افزایش میدهند.
افزایش ظرفیت باربری بستر
یکی از مزایای مهم ژئوسل، کمک به افزایش عملکرد لایه دانهای در برابر بارگذاری است. زمانی که مصالح سنگدانهای بدون محصورشدگی کافی تحت بار قرار میگیرند، بخشی از مصالح تمایل به حرکت جانبی دارند. ژئوسل با محدود کردن این حرکت، یک ساختار پایدارتر ایجاد میکند.
در نتیجه میتوان در طراحی مهندسی، بسته به شرایط پروژه، از ژئوسل برای بهبود ظرفیت باربری، کاهش تغییر شکل و توزیع بهتر بار استفاده کرد. البته میزان بهبود باید بر اساس آزمایشهای ژئوتکنیکی، نوع خاک، مشخصات ژئوسل، نوع مصالح پرکننده و شرایط بارگذاری محاسبه شود و نمیتوان یک مقدار ثابت برای همه پروژهها ارائه کرد.
استفاده در زمینهای سست
یکی از چالشهای پروژههای پل، وجود خاکهای ضعیف یا تراکمپذیر است. در چنین شرایطی، مهندس ژئوتکنیک ابتدا باید ویژگیهای خاک را بررسی کند. پارامترهایی مانند دانهبندی، مقاومت برشی، ظرفیت باربری، میزان نشست، سطح آب زیرزمینی، تراکمپذیری، CBR و مشخصات لایههای زیرسطحی در انتخاب روش بهسازی اهمیت دارند.
ژئوسل میتواند یکی از گزینههای بهسازی لایههای سطحی و زیرسازی باشد، اما در خاکهای بسیار ضعیف ممکن است به تنهایی کافی نباشد و نیاز به ترکیب آن با روشهای دیگر وجود داشته باشد.
ساخت مسیر پل با ژئوسل چگونه انجام میشود؟
اجرای ژئوسل باید بر اساس طراحی ژئوتکنیکی پروژه انجام شود، اما روند کلی میتواند شامل چند مرحله باشد.
در مرحله اول، وضعیت خاک موجود بررسی میشود؛ مواد نامناسب، خاکهای بسیار سست یا لایههای دارای مشکل در صورت نیاز اصلاح یا برداشت میشوند و پس از آن بستر تا حد مشخصی تسطیح و متراکم میشود.
در شرایطی که احتمال اختلاط خاک بستر با مصالح دانهای وجود داشته باشد، ممکن است از ژئوتکستایل بهعنوان لایه جداکننده یا فیلتراسیون استفاده شود؛ این موضوع به شرایط خاک و طراحی سیستم بستگی دارد. ترکیب ژئوتکستایل و ژئوسل میتواند در پروژههای خاص یک سیستم چندلایه برای کنترل عملکرد بستر ایجاد کند.
سپس پنلهای ژئوسل روی بستر آمادهشده قرار گرفته و تا ابعاد طراحیشده باز میشوند و با استفاده از اتصالات و مهارهای مناسب در محل ثابت میشوند. نوع و تعداد مهارها باید متناسب با شرایط پروژه، شیب، ارتفاع و نیروهای واردشده انتخاب شود.
پس از تثبیت ژئوسل، سلولها با مصالح تعیینشده در طراحی پر میشوند؛ کیفیت مصالح پرکننده بسیار مهم است و استفاده از مصالح نامناسب میتواند عملکرد مورد انتظار سیستم را کاهش دهد. سپس مصالح باید طبق مشخصات فنی پروژه متراکم شوند تا یک لایه یکنواخت و پایدار با مشخصات مکانیکی مورد نیاز ایجاد شود.
در صورت طراحی روسازی، پس از تکمیل لایه ژئوسل، لایههای بعدی زیرسازی و روسازی اجرا میشوند. نوع این لایهها میتواند بر اساس نوع مسیر و بار ترافیکی متفاوت باشد.
آیا ژئوسل مستقیماً زیر فونداسیون پل قرار میگیرد؟
این سؤال بسیار مهم است. نمیتوان بهصورت عمومی گفت که ژئوسل باید مستقیماً زیر فونداسیون پل نصب شود.
فونداسیون پل یک بخش سازهای و ژئوتکنیکی حساس است و طراحی آن بر اساس بارهای سازه، شرایط خاک و الزامات طراحی انجام میشود. ژئوسل بیشتر برای کاربردهایی مانند زیرسازی مسیر، خاکریز، راه دسترسی، تثبیت شیب، کنترل فرسایش و بهسازی لایههای دانهای کاربرد دارد.
اگر قرار باشد ژئوسل در نزدیکی فونداسیون یا سازه پل استفاده شود، باید جزئیات آن توسط مهندس طراح مشخص شود.
ژئوسل در خاکریز ورودی پل
یکی از کاربردهای جذاب ژئوسل، کنترل رفتار خاکریزهای ورودی پل است. در این محل معمولاً باید بین چند نیاز تعادل برقرار شود: پایداری خاکریز، کنترل فرسایش، تحمل بار ترافیکی و مدیریت آب.
ژئوسل میتواند بخشی از این سیستم باشد. بهعنوان نمونه، یک مقطع مفهومی میتواند از بستر خاک آغاز شود، در صورت نیاز با ژئوتکستایل ادامه یابد، سپس به ژئوسل پرشده با مصالح دانهای برسد، و در نهایت با لایه زیرسازی، لایه اساس و روسازی تکمیل شود
این ترتیب یک نسخه ثابت برای تمام پروژهها نیست و باید بر اساس طراحی پروژه تعیین شود.

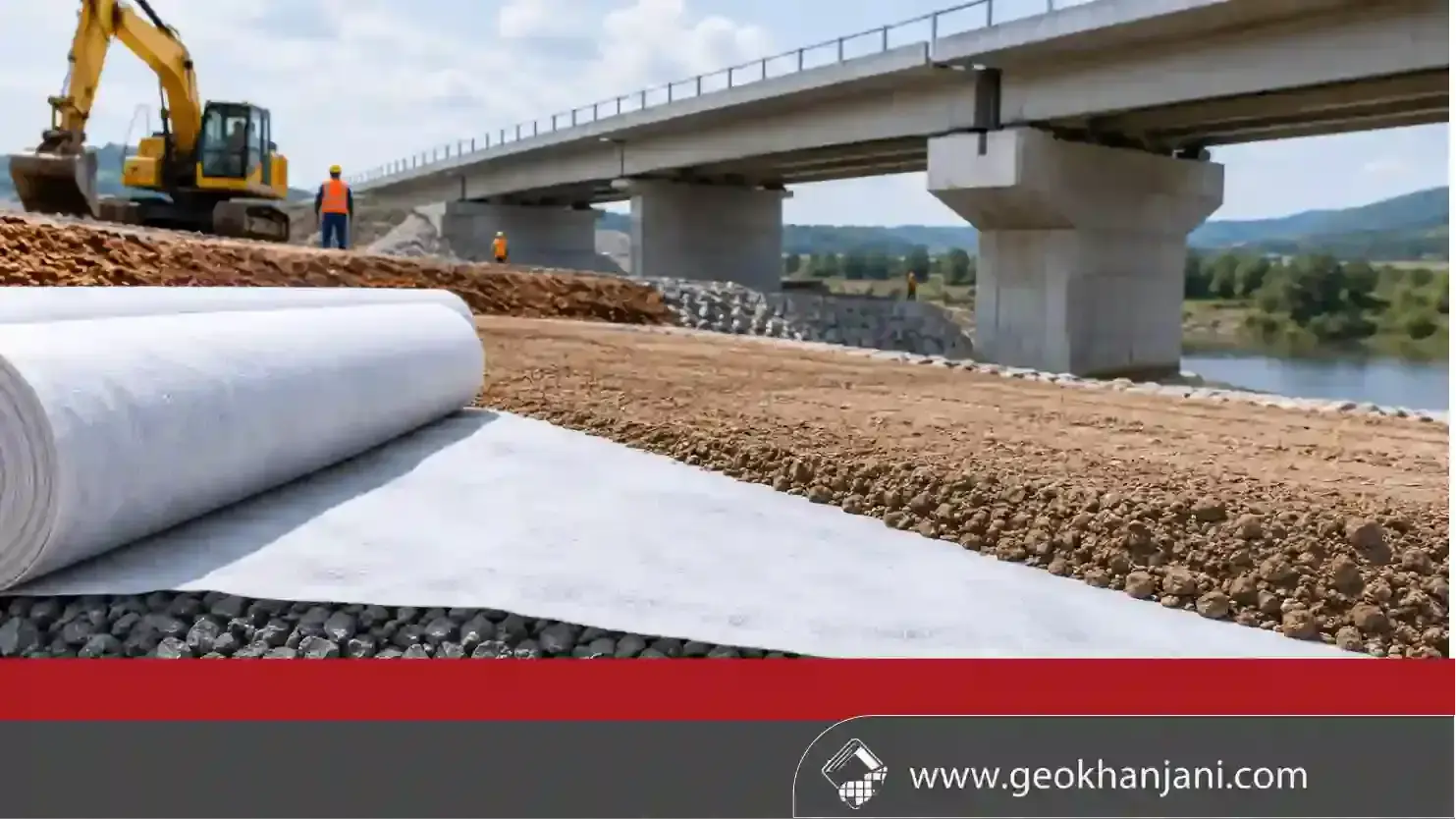

نقش ژئوتکستایل در کنار ژئوسل
در پروژههای پل، گاهی استفاده همزمان از چند ژئوسنتتیک میتواند عملکرد سیستم را بهبود دهد.
ژئوتکستایل، بسته به نوع و مشخصات محصول، میتواند برای جداسازی، فیلتراسیون، زهکشی، حفاظت و کنترل حرکت ذرات استفاده شود.
ژئوسل نیز برای محصورسازی مصالح، افزایش پایداری لایه، کنترل جابهجایی جانبی، بهبود عملکرد بستر و تثبیت شیب کاربرد دارد.
بنابراین این دو محصول الزاماً رقیب یکدیگر نیستند و در بسیاری از طراحیها میتوانند نقش مکمل داشته باشند.
مزایای استفاده از ژئوسل در پروژههای پل
استفاده صحیح از ژئوسل میتواند مزایای مختلفی داشته باشد.
ساختار سلولی آن باعث میشود مصالح پرکننده کمتر به طرفین حرکت کنند و جابهجایی جانبی مصالح کاهش پیدا کند. محصورشدگی سهبعدی هم موجب ایجاد یک لایه پایدارتر میشود و پایداری کلی لایه را افزایش میدهد.
در برخی پروژهها، عملکرد بهبودیافته سیستم ژئوسل میتواند امکان بهینهسازی ضخامت لایههای دانهای را فراهم کند و مصرف مصالح را کاهش دهد؛ البته این موضوع باید با محاسبات مهندسی اثبات شود.
ژئوسل میتواند برای افزایش عملکرد لایههای زیرسازی مسیرهای دسترسی پل هم استفاده شود، و در شیبها و مناطق در معرض رواناب، به تثبیت مصالح سطحی و کنترل فرسایش کمک کند.
پنلهای ژئوسل نسبت به بسیاری از روشهای سنتی، حمل و اجرای سادهتری دارند و اجرای نسبتاً سریعی را ممکن میکنند. و در نهایت، کاهش حجم مصالح، کاهش تعمیرات و افزایش عمر عملکردی سیستم در صورت طراحی صحیح میتواند به بهینهسازی اقتصادی و کاهش هزینههای احتمالی پروژه کمک کند.
چه نوع ژئوسلی برای پروژه پل مناسب است؟
انتخاب ژئوسل فقط بر اساس نام محصول یا قیمت آن انجام نمیشود. پارامترهای مهم عبارتاند از: جنس پلیمر، ضخامت نوار، ارتفاع سلول، ابعاد سلول، مقاومت کششی، نوع اتصال سلولها، مقاومت در برابر UV، مقاومت شیمیایی، شرایط دمایی، شرایط هیدرولیکی، نوع مصالح پرکننده و نوع بارگذاری.
برای مثال، ژئوسل مورد استفاده در کنترل فرسایش شیب یک آبراهه ممکن است با ژئوسل مورد استفاده در زیرسازی مسیر ترافیکی مشخصات متفاوتی داشته باشد.

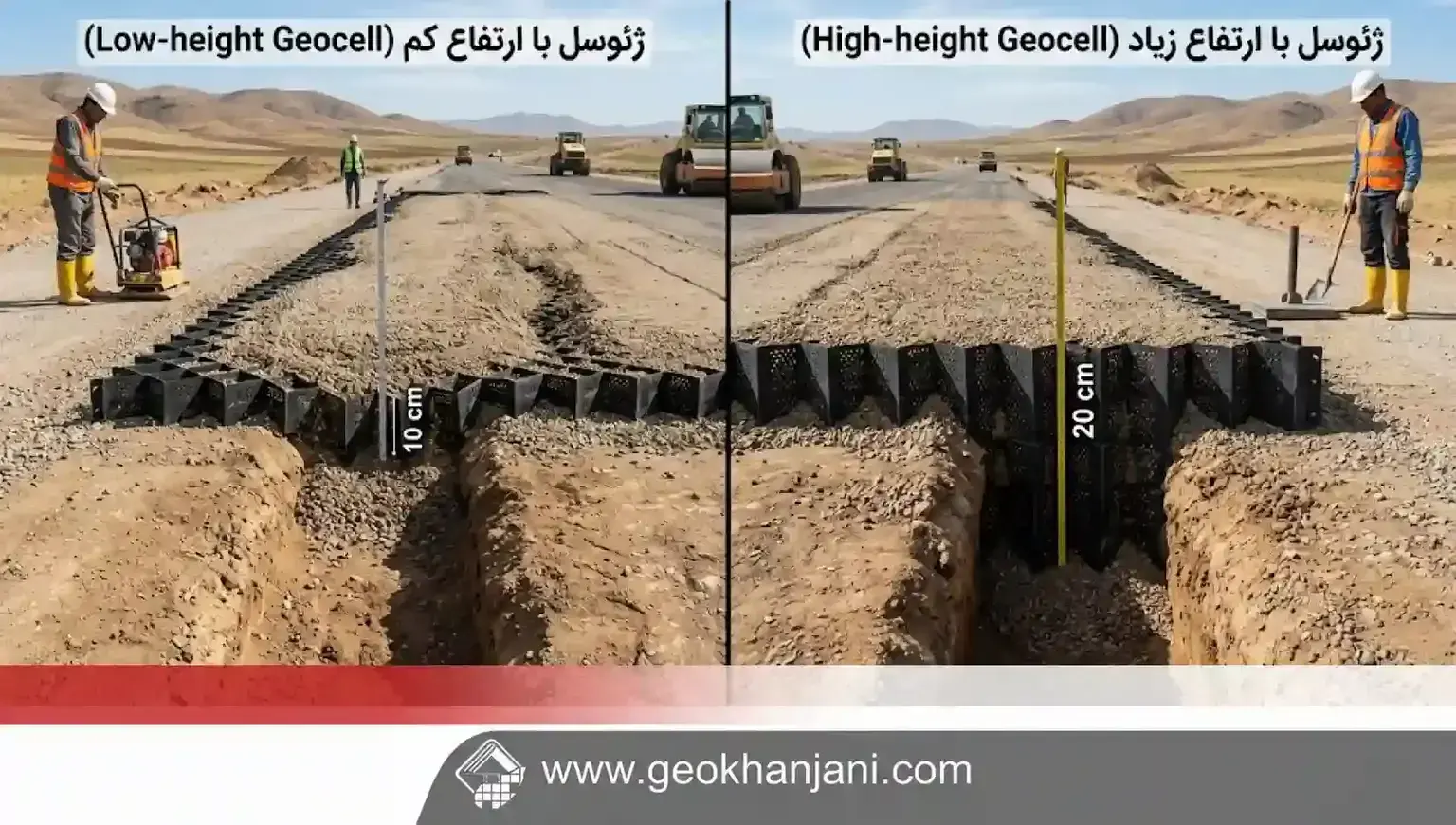

ارتفاع ژئوسل چه تأثیری دارد؟
ارتفاع سلول یکی از پارامترهای مهم در طراحی است. ژئوسلها در ارتفاعهای مختلف تولید میشوند و انتخاب ارتفاع مناسب به عواملی مانند نوع خاک، نوع مصالح پرکننده، ضخامت لایه مورد نیاز، بارگذاری، شیب، شرایط آب و هدف استفاده از ژئوسل وابسته است.
بنابراین انتخاب ژئوسل ۱۰، ۱۵ یا ۲۰ سانتیمتری صرفاً با توجه به ضخامت لایه انجام نمیشود و باید در طراحی مهندسی بررسی شود.
ژئوسل برای پلهای روی رودخانه
در پروژههای پل روی رودخانه، کنترل آب و فرسایش اهمیت ویژهای دارد. جریان آب میتواند موجب فرسایش پای شیب، شستهشدن مصالح، ایجاد آبشستگی، کاهش پایداری خاکریز و تخریب مسیر دسترسی شود.
در چنین پروژههایی، ژئوسل میتواند در بخشهایی از تثبیت شیب و حفاظت در برابر فرسایش به کار گرفته شود.
با این حال، در مناطق دارای جریان شدید یا خطر آبشستگی سازهای، طراحی باید بر اساس تحلیل هیدرولیکی و ژئوتکنیکی انجام شود و ژئوسل نباید بهعنوان راهکار مستقل برای تمام مشکلات آبشستگی در نظر گرفته شود.
تفاوت ژئوسل با روشهای سنتی تثبیت بستر پل
در روشهای سنتی ممکن است برای بهبود بستر از حجم زیادی مصالح سنگی استفاده شود. ژئوسل با ایجاد محصورشدگی میتواند رفتار مصالح را تغییر دهد.
ویژگی | سیستم سنتی مصالح دانهای | سیستم ژئوسل |
محصورشدگی مصالح | محدود | سهبعدی |
کنترل حرکت جانبی | کمتر | بیشتر |
حملونقل | حجم مصالح بالا | حمل پنلها سادهتر |
کاربرد در شیب | محدودتر | مناسب برای بسیاری از شیبها |
بهینهسازی ضخامت | محدود | امکان بررسی کاهش ضخامت |
نیاز به طراحی مهندسی | دارد | دارد |
نکته مهم این است که ژئوسل جایگزین همه روشهای تثبیت بستر نیست؛ بلکه یکی از ابزارهای مهندسی ژئوتکنیک برای حل مسائل مشخص پروژه است.
چه عواملی بر قیمت اجرای ژئوسل برای پل مؤثر هستند؟
قیمت پروژه را نمیتوان تنها بر اساس قیمت هر مترمربع ژئوسل تعیین کرد. هزینه نهایی به عوامل مختلفی وابسته است: مساحت پروژه، ارتفاع ژئوسل، مشخصات فنی محصول، نوع مصالح پرکننده، ضخامت لایه، شرایط خاک، نیاز به ژئوتکستایل، تعداد و نوع مهارها، هزینه حمل، شرایط دسترسی به محل، تجهیزات اجرایی، شیب زمین، حجم عملیات خاکی و نوع روسازی.
بنابراین برای برآورد دقیق باید ابتدا نقشه، مشخصات خاک و ابعاد محدوده بررسی شود.
در طراحی ژئوسل در پروژه پل به چه نکاتی باید توجه کنیم؟
برای اینکه ژئوسل عملکرد واقعی خود را نشان دهد، چند نکته بسیار مهم است:
1. بررسی ژئوتکنیکی الزامی است — قبل از انتخاب سیستم باید وضعیت خاک مشخص شود.
2. مصالح پرکننده اهمیت زیادی دارد — ژئوسل بدون مصالح مناسب نمیتواند عملکرد طراحیشده را ارائه دهد.
3. زهکشی نباید نادیده گرفته شود — وجود آب میتواند رفتار خاک و مصالح را بهشدت تغییر دهد.
4. اتصال سلولها باید کنترل شود — اتصالات ضعیف میتوانند عملکرد کلی پنل را کاهش دهند.
5. مهار مناسب ضروری است — بهخصوص در شیبها، مهار ژئوسل باید متناسب با نیروهای واردشده طراحی شود.
6. روسازی باید جداگانه طراحی شود — ژئوسل بخشی از سیستم زیرسازی است و طراحی روسازی باید مستقل از آن بررسی شود.
آیا ژئوسل باعث کاهش نشست پل میشود؟
پاسخ این سؤال وابسته به محل استفاده و مکانیسم نشست است.
اگر ژئوسل در لایههای دانهای مسیر دسترسی یا خاکریز استفاده شود، میتواند با بهبود رفتار لایه و توزیع بار، تغییر شکل آن بخش را کاهش دهد.
اما اگر مشکل اصلی، نشست عمیق ناشی از لایههای بسیار تراکمپذیر خاک زیر فونداسیون پل باشد، ژئوسل بهتنهایی راهکار مناسبی برای حل آن نیست.
در چنین شرایطی ممکن است روشهایی مانند شمع، ستون سنگی، اختلاط عمیق خاک (DSM)، میکروپایل، پیشبارگذاری، زهکشی عمودی یا روشهای دیگر، بسته به شرایط زمین، مورد بررسی قرار گیرند.
جمعبندی
ساخت پل با ژئوسل به معنای استفاده از ژئوسل بهعنوان سازه اصلی پل نیست؛ بلکه این فناوری در بخشهای ژئوتکنیکی پروژه میتواند نقش مهمی داشته باشد.
مهمترین کاربردهای آن عبارتاند از:
پایدارسازی مسیرهای دسترسی، بهبود لایههای زیرسازی، تثبیت خاکریزهای اطراف پل، کنترل فرسایش شیبها و افزایش عملکرد مصالح دانهای.
عملکرد ژئوسل به عوامل متعددی مانند نوع خاک، مشخصات محصول، ارتفاع سلول، نوع مصالح پرکننده، شرایط آب و نوع بارگذاری وابسته است. به همین دلیل، انتخاب محصول و جزئیات اجرا باید بر اساس طراحی مهندسی پروژه انجام شود.
برای پروژههایی که با خاک ضعیف، مسیر دسترسی پل، خاکریز مرتفع یا فرسایش ناشی از آب مواجه هستند، بررسی استفاده از ژئوسل میتواند یکی از گزینههای مناسب برای بهینهسازی سیستم ژئوتکنیکی باشد.
