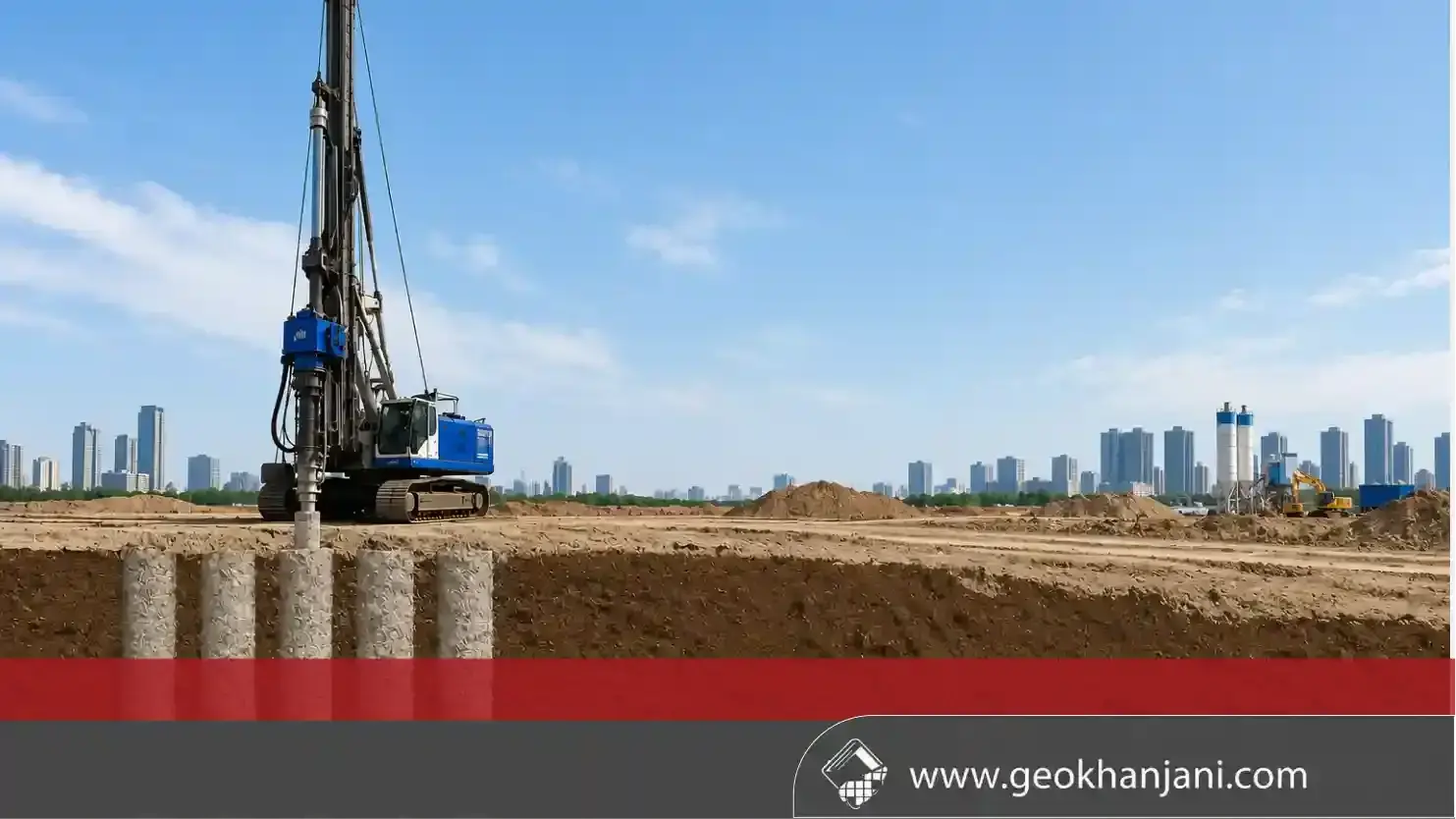

اختلاط عمیق خاک یا DSM چیست؟ | روش اجرا، تجهیزات، مزایا، کاربردها و طراحی
اختلاط عمیق خاک یا Deep Soil Mixing، که به اختصار DSM نامیده میشود، یکی از روشهای پیشرفته بهسازی و تثبیت خاک است که برای افزایش مقاومت، کاهش تراکمپذیری، کنترل نشست و بهبود پایداری تودههای خاکی مورد استفاده قرار میگیرد.
در این روش، خاک موجود در محل پروژه در عمق مشخصی با یک یا چند ماده تثبیتکننده، معمولاً سیمان یا ترکیبات سیمانی، مخلوط میشود. نتیجه این فرآیند ایجاد ستونها، پنلها یا تودههای اصلاحشدهای از خاک و ماده چسباننده است که میتوانند عملکرد ژئوتکنیکی زمین را به شکل قابل توجهی بهبود دهند.
DSM در پروژههایی که امکان یا صرفه اقتصادی تعویض حجم زیادی از خاک وجود ندارد، اهمیت ویژهای دارد و در پروژههای عمرانی، زیرساختی، بندری، صنعتی، راهسازی و کنترل نشست کاربرد گستردهای پیدا کرده است.
اختلاط عمیق خاک DSM چیست؟
اختلاط عمیق خاک روشی از بهسازی درجا خاک است که در آن یک ابزار اختلاط تا عمق طراحیشده وارد خاک میشود و همزمان یا در مراحل مشخص، ماده تثبیتکننده به داخل خاک تزریق میشود.
ابزار اختلاط با چرخش خود، خاک و ماده چسباننده را به صورت مکانیکی با یکدیگر ترکیب میکند. پس از انجام واکنشهای شیمیایی و گیرش ماده تثبیتکننده، تودهای با خواص مهندسی بهتر نسبت به خاک اولیه تشکیل میشود.
به زبان ساده: خاک طبیعی بههمراه ماده تثبیتکننده، پس از اختلاط مکانیکی، به خاک اصلاحشدهای با مقاومت و سختی بالاتر تبدیل میشود.
رایجترین ماده چسباننده در DSM سیمان است، اما بسته به نوع خاک و اهداف پروژه میتوان از ترکیبات دیگری مانند آهک یا مخلوطهای سیمانی و مواد افزودنی استفاده کرد.
هدف اصلی از اجرای DSM چیست؟
هدف DSM برای همه پروژهها یکسان نیست. مهندس ژئوتکنیک بر اساس شرایط زمین و نیاز پروژه میتواند از این روش برای دستیابی به یک یا چند هدف استفاده کند: افزایش مقاومت برشی خاک، افزایش ظرفیت باربری، کاهش نشست، کاهش تراکمپذیری، افزایش سختی خاک، کنترل تغییرشکل، بهبود پایداری شیب، کنترل تغییرشکل دیوارههای گود، کاهش نفوذپذیری در برخی طرحها، کاهش خطر روانگرایی در شرایط مناسب، ایجاد عناصر باربر یا نیمهباربر، و تثبیت خاکهای ضعیف و نرم.
بنابراین DSM صرفاً یک روش افزایش مقاومت خاک نیست، بلکه یک سیستم مهندسی برای تغییر خواص ژئوتکنیکی زمین در عمق محسوب میشود.
مکانیزم عملکرد اختلاط عمیق خاک
در خاک طبیعی، خصوصیات مکانیکی تحت تأثیر عواملی مانند دانهبندی، تراکم، رطوبت، چسبندگی، زاویه اصطکاک و وضعیت تنش قرار دارند.
وقتی ماده تثبیتکننده با خاک مخلوط میشود، واکنشهای شیمیایی و فرآیندهای هیدراتاسیون باعث ایجاد پیوند میان ذرات خاک میشوند. در سیستمهای سیمانی، فرآیند هیدراتاسیون سیمان موجب تشکیل محصولات سیمانی میشود که ذرات خاک را به یکدیگر متصل میکنند.
در نتیجه، بسته به نوع خاک و طرح اختلاط، میتوان به مقاومت بیشتر، سختی بیشتر، تغییرشکل کمتر، ظرفیت باربری بالاتر و در برخی سیستمها نفوذپذیری کمتر دست یافت.
البته عملکرد نهایی DSM به شدت به نوع خاک، مقدار و نوع ماده چسباننده، نسبت آب به چسباننده، انرژی اختلاط، روش تزریق و شرایط عملآوری وابسته است.
روش اجرای DSM چگونه است؟
فرآیند اجرای اختلاط عمیق خاک را میتوان به چند مرحله اصلی تقسیم کرد.
قبل از شروع عملیات، باید بررسیهای ژئوتکنیکی انجام شود و وضعیت زمین بهطور دقیق مشخص گردد. این مرحله معمولاً شامل مطالعات زمینشناسی، حفاریهای اکتشافی، آزمایشهای صحرایی و آزمایشگاهی، تعیین سطح آب زیرزمینی، تعیین لایهبندی خاک، بررسی مقاومت خاک و تعیین پارامترهای مهندسی میشود. بدون شناخت مناسب از شرایط زیرسطحی، طراحی DSM میتواند با ریسک قابل توجهی همراه باشد.
بر اساس نتایج این مطالعات، هندسه و آرایش عناصر DSM طراحی میشود؛ این عناصر میتوانند به شکل ستونهای منفرد، گروه ستونها، دیوارهای پیوسته، پنلهای DSM، بلوکهای اختلاط یا شبکههای بهسازی اجرا شوند. قطر ستون، عمق، فاصله، آرایش و میزان همپوشانی به هدف پروژه بستگی دارد.
مرحله بعدی آمادهسازی تجهیزات است. برای اجرای DSM از دستگاههای تخصصی حفاری و اختلاط استفاده میشود که معمولاً شامل دستگاه اختلاط عمیق، میله یا شفت اختلاط، تیغهها یا پرههای اختلاط، سیستم تزریق دوغاب، مخزن سیمان، سیستم توزین و اندازهگیری، پمپ تزریق، و سیستم کنترل و ثبت دادهها میشود. در پروژههای پیشرفته، پارامترهای اجرایی بهصورت دیجیتال ثبت و کنترل میشوند.
سپس ابزار اختلاط تا عمق موردنظر وارد خاک میشود. در این مرحله ممکن است ماده تثبیتکننده در حین نفوذ، حین بالا آمدن ابزار یا در هر دو مرحله تزریق شود؛ انتخاب روش دقیق به نوع تجهیزات و طرح اجرایی پروژه بستگی دارد.
پس از آن، ماده تثبیتکننده از طریق سیستم تزریق وارد خاک میشود. مواد متداول شامل سیمان، سیمان و آهک، ترکیبات سیمانی، یا مواد معدنی و افزودنیهای خاص هستند. طرح اختلاط باید بر اساس آزمایشهای آزمایشگاهی و نتایج آزمایشهای میدانی تعیین شود.
مرحله اختلاط مکانیکی هم اهمیت زیادی دارد؛ پرههای دستگاه با چرخش خود خاک و ماده چسباننده را مخلوط میکنند. این مرحله اهمیت بسیار زیادی دارد، چون یکنواختی اختلاط مستقیماً بر کیفیت عنصر DSM تأثیر میگذارد. پارامترهایی مانند سرعت چرخش، سرعت بالا آمدن ابزار، تعداد سیکلهای اختلاط، میزان تزریق، فشار تزریق و انرژی اختلاط میتوانند بر کیفیت نهایی تأثیرگذار باشند.
در نهایت، پس از پایان اختلاط، ماده تثبیتکننده در داخل خاک شروع به گیرش میکند و با گذشت زمان، مقاومت و سختی توده اصلاحشده افزایش مییابد. سن آزمایش مقاومت باید با توجه به مشخصات پروژه تعیین شود؛ در بسیاری از پروژهها مقاومت در سنین مشخص مانند 7 و 28 روز بررسی میشود، اما برنامه آزمایش باید بر اساس طراحی پروژه تعیین شود.

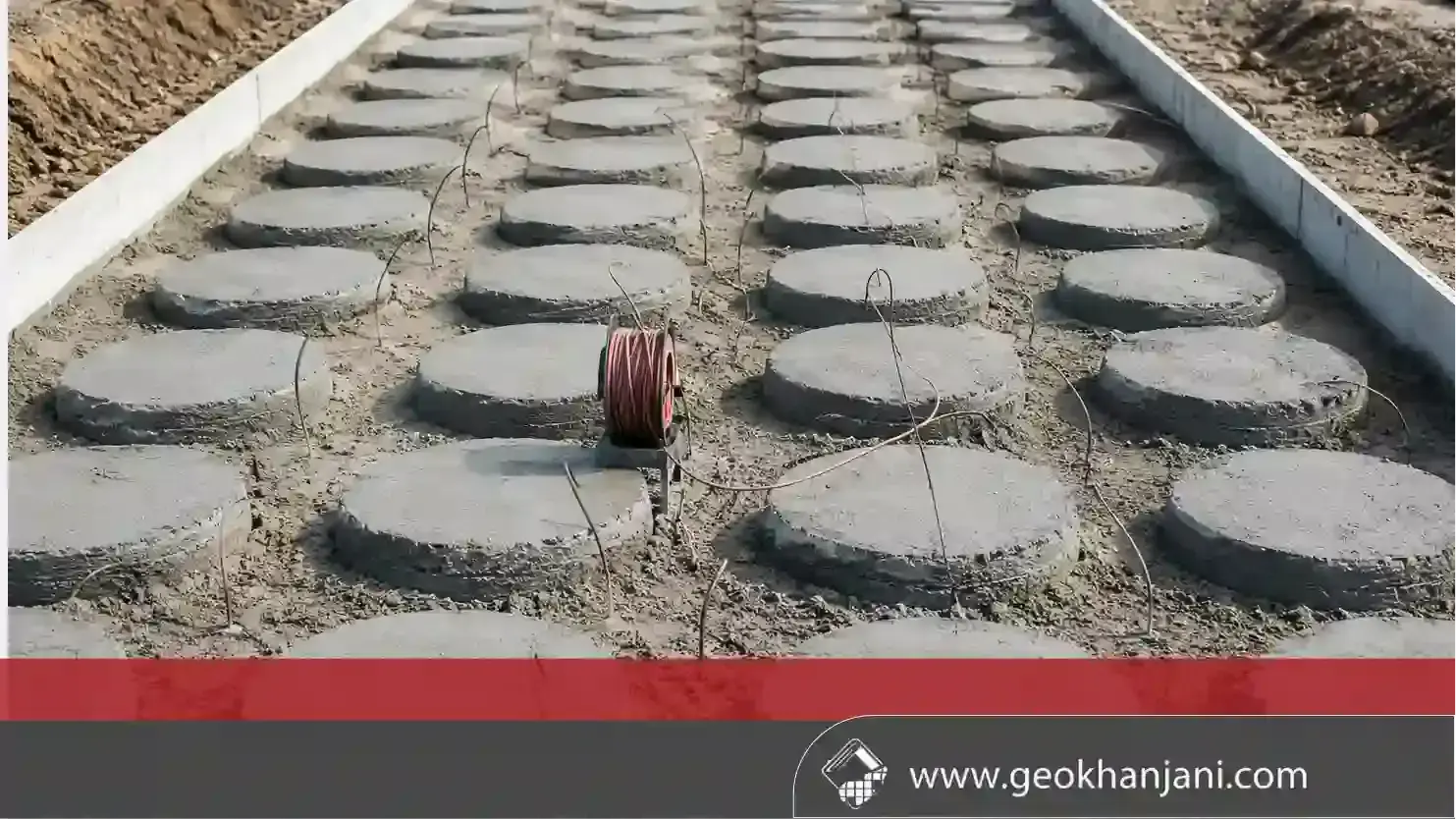

روش اجرای DSMطراحی اختلاط در DSM
یکی از مهمترین بخشهای پروژه DSM، طراحی طرح اختلاط یا Mix Design است.
نمیتوان یک مقدار ثابت سیمان را برای تمام انواع خاک تعیین کرد. طرح اختلاط باید با توجه به نوع خاک، درصد رطوبت، مواد آلی، دانهبندی، PH، شوری، مقدار آب، نوع سیمان، ماده افزودنی، مقاومت هدف و نفوذپذیری مورد نیاز تعیین شود.
معمولاً ابتدا نمونههای خاک و مواد تثبیتکننده در آزمایشگاه با نسبتهای مختلف ترکیب شده و سپس مقاومت و سایر خواص آنها بررسی میشود.
اهمیت آزمایش آزمایشگاهی در DSM
آزمایش آزمایشگاهی یکی از مهمترین مراحل طراحی DSM است.
در آزمایشگاه میتوان نسبتهای مختلف ماده چسباننده را بررسی کرد؛ برای مثال یک طرح با مقدار پایین چسباننده، طرح دیگری با مقدار متوسط، و طرح سومی با مقدار بالاتر چسباننده تهیه میشود.
سپس نمونهها در شرایط مشخص عملآوری شده و ویژگیهایی مانند مقاومت فشاری بدون محصورشدگی بررسی میشود. هدف این است که کمترین مقدار ماده تثبیتکنندهای که بتواند الزامات عملکردی پروژه را برآورده کند، با اطمینان مهندسی مناسب تعیین شود.
مقاومت فشاری تکمحوری در DSM
یکی از پارامترهای مهم در ارزیابی کیفیت DSM، مقاومت فشاری تکمحوری یا UCS است.
UCS مقاومت نمونه خاک-چسباننده را در فشار محوری بدون فشار جانبی نشان میدهد. مقدار UCS موردنیاز کاملاً به کاربرد پروژه بستگی دارد؛ برای مثال، الزامات یک ستون DSM که برای کاهش نشست طراحی شده است میتواند با الزامات یک سیستم دیوار آببند یا یک عنصر باربر متفاوت باشد.
بنابراین نباید یک مقدار عمومی را برای تمام پروژههای DSM بهعنوان معیار طراحی در نظر گرفت.
کاربردهای اصلی DSM
DSM برای اصلاح خاکهای ضعیف و نرم، بهویژه در مناطقی که خاک ظرفیت باربری مناسبی ندارد، کاربرد دارد. یکی از کاربردهای مهم آن هم کاهش نشست در زمینهای تراکمپذیر است؛ با ایجاد عناصر سختتر در توده خاک، تغییرشکل کلی سیستم میتواند کاهش پیدا کند.
در شرایط مناسب، ستونها یا بلوکهای DSM میتوانند ظرفیت باربری سیستم خاک-بهسازی را افزایش دهند؛ طراحی باید بر اساس نحوه انتقال بار، اصطکاک جانبی، مقاومت انتهایی و اندرکنش خاک و ستون انجام شود.
DSM میتواند در برخی پروژهها بهعنوان یکی از روشهای بهسازی زمینهای مستعد روانگرایی هم مورد استفاده قرار گیرد. ایجاد مناطق مقاومتر در خاک و تغییر رفتار توده خاک میتواند در کاهش ریسک روانگرایی نقش داشته باشد، هرچند طراحی باید با توجه به شرایط لرزهای و ویژگیهای لایههای خاک انجام شود.
در پروژههایی که پایداری شیب با مشکل مواجه است، میتوان از آرایش مناسب ستونها یا پنلهای DSM برای افزایش مقاومت و کاهش تغییرشکل استفاده کرد. در برخی پروژههای گودبرداری هم میتوان از پنلها یا ستونهای DSM برای بهسازی زمین مجاور گود و کنترل تغییرشکل استفاده کرد.
DSM یکی از روشهای مهم برای بهسازی خاکهای نرم در مناطق بندری و ساحلی هم هست؛ کاربردهای آن میتواند شامل زیرسازی اسکله، محوطههای کانتینری، موجشکنهای خاص، خاکریزهای بندری و زمینهای استحصالشده باشد. و در مناطقی که بستر مسیر راه یا راهآهن دارای خاک نرم یا تراکمپذیر است، DSM میتواند بهعنوان بخشی از سیستم بهسازی زمین یا تحکیم بستر مورد استفاده قرار گیرد.
DSM برای کنترل آب و نفوذپذیری
در برخی پروژهها، از اختلاط عمیق خاک برای ایجاد دیوار کمنفوذ یا Cutoff Wall استفاده میشود.
در این کاربرد، هدف اصلی افزایش مقاومت نیست؛ بلکه کاهش جریان آب و ایجاد یک مانع زیرسطحی است. برای چنین پروژهای، پارامترهای مهم شامل نفوذپذیری، پیوستگی دیوار، همپوشانی پنلها، کیفیت اختلاط و وجود مسیرهای ترجیحی جریان میشود.
تفاوت DSM با ستون سنگی
DSM و ستون سنگی هر دو از روشهای بهسازی زمین هستند، اما مکانیزم آنها متفاوت است.
ماده اصلی در DSM ترکیب خاک با چسباننده است، در حالی که در ستون سنگی از مصالح دانهای استفاده میشود. روش اجرای DSM اختلاط درجاست، در حالی که ستون سنگی با جایگذاری و تراکم مصالح ساخته میشود. افزایش مقاومت در DSM بسته به طرح اختلاط میتواند بالا باشد، در حالی که در ستون سنگی به خاک و میزان تراکم وابسته است.
هر دو روش میتوانند برای کاهش نشست مناسب باشند، هرچند شرایط لازم متفاوت است. کنترل نفوذپذیری در DSM امکانپذیر است، اما در ستون سنگی معمولاً هدف اصلی نیست. و در خاکهای بسیار نرم، DSM میتواند مناسب باشد، در حالی که ستون سنگی محدودیتهای خاص خودش را دارد.
تفاوت DSM با Deep Mixing
اصطلاحات Deep Soil Mixing، Deep Mixing و DSM در بسیاری از منابع برای خانوادهای از روشهای اختلاط عمیق به کار میروند.
با این حال، روش اجرایی دقیق میتواند بر اساس نوع دستگاه، نوع ماده تثبیتکننده، روش تزریق، روش اختلاط و شرایط خاک متفاوت باشد. بنابراین هنگام بررسی پروژه باید روش اجرایی دقیق و مشخصات فنی آن مشخص شود.
DSM تر و خشک
یکی از تقسیمبندیهای مهم روشهای اختلاط عمیق، تفاوت بین روش تر یا Wet Mixing و روش خشک یا Dry Mixing است.
در روش تر، ماده چسباننده معمولاً به شکل دوغاب وارد خاک میشود. مزایای آن میتواند شامل کنترل مناسب تزریق، امکان استفاده در شرایط مختلف خاک و اختلاط مناسب در برخی شرایط باشد.
در روش خشک، ماده چسباننده خشک مستقیماً به خاک تزریق میشود؛ این روش میتواند در خاکهایی با شرایط مناسب رطوبتی کاربرد داشته باشد.
انتخاب بین روش تر و خشک به نوع خاک، آب موجود در زمین، هدف پروژه، تجهیزات و طرح اختلاط بستگی دارد.
کنترل کیفیت DSM
کنترل کیفیت در پروژه DSM بسیار مهم است، چون کیفیت ستون یا پنل پس از اجرا بهطور کامل از سطح زمین قابل مشاهده نیست.
برنامه کنترل کیفیت معمولاً شامل کنترل مواد اولیه است، یعنی نوع سیمان، مشخصات چسباننده، آب و افزودنیها. کنترل پارامترهای اجرایی هم بخش دیگری از این برنامه است، شامل عمق اختلاط، سرعت نفوذ، سرعت بالا آمدن، سرعت چرخش، میزان تزریق، حجم چسباننده و فشار تزریق.
آزمایشهای پس از اجرا هم بخشی از این فرآیند هستند؛ بسته به طراحی پروژه میتوان از نمونهگیری مغزه، آزمایش UCS، آزمایشهای نفوذپذیری، آزمایشهای ژئوفیزیکی، آزمایشهای صحرایی و بررسی پیوستگی عناصر استفاده کرد.
چالشهای اجرای DSM
DSM با وجود مزایای متعدد، محدودیتهایی نیز دارد.
وجود لایههای بسیار سخت یکی از چالشهاست؛ سنگ یا لایههای بسیار متراکم میتواند نفوذ ابزار اختلاط را دشوار کند. خاکهای بسیار آلی هم چالشبرانگیزند، چون مواد آلی میتوانند با فرآیند گیرش برخی چسبانندهها تداخل داشته باشند و باعث کاهش مقاومت شوند؛ در این شرایط آزمایشهای آزمایشگاهی اهمیت بیشتری پیدا میکنند.
یکی از مهمترین چالشها اطمینان از یکنواختی اختلاط در تمام عمق ستون است. اجرای DSM به دستگاهها و اپراتورهای متخصص هم نیاز دارد. و در روشهای خاص، عملیات میتواند باعث تولید خاک و دوغاب اضافی در سطح زمین شود که باید مدیریت شوند.
مزایای اختلاط عمیق خاک
مهمترین مزایای DSM شامل اجرای بهسازی درجا، کاهش نیاز به خاکبرداری و جایگزینی، و امکان بهسازی تا اعماق قابل توجه میشود. این روش میتواند مقاومت خاک را افزایش دهد، نشست را کاهش دهد، و تغییرشکل را کنترل کند.
همچنین امکان ایجاد دیوارهای پیوسته و کاهش نفوذپذیری را فراهم میکند، برای پروژههای بزرگ قابل استفاده است، و میتواند با سایر روشهای بهسازی ترکیب شود.
معایب و محدودیتهای DSM
در کنار مزایا باید محدودیتها نیز بررسی شوند. هزینه تجهیزات تخصصی بالاست، و نیاز به طراحی دقیق و حساسیت به نوع خاک از ملاحظات مهم هستند. در صورت اختلاط نامناسب، احتمال ناهمگونی وجود دارد، و کنترل مستقیم کیفیت در عمق دشوار است.
این روش به آزمایشهای پیش از اجرا و مدیریت مصالح اضافی نیاز دارد، در برخی لایههای بسیار سخت محدودیت دارد، و نیازمند اپراتور و تیم اجرایی متخصص است.
آیا DSM برای تمام خاکها مناسب است؟
خیر. DSM برای بسیاری از خاکهای نرم و قابل اختلاط کاربرد دارد، اما عملکرد آن به شدت تحت تأثیر نوع خاک قرار دارد.
عواملی مانند درصد مواد آلی، میزان آب، دانهبندی، چسبندگی، شوری، PH، وجود لایههای سخت و وجود مواد آلوده باید بررسی شوند. به همین دلیل، قبل از اجرای پروژه اصلی معمولاً انجام مطالعات ژئوتکنیکی و آزمایشهای آزمایشگاهی توصیه میشود.
طراحی DSM چگونه انجام میشود؟
طراحی DSM یک فرآیند چندمرحلهای است.
ابتدا با استفاده از مطالعات ژئوتکنیکی، لایههای خاک و پارامترهای مهندسی شناخته میشوند. سپس هدف بهسازی تعیین میشود؛ ممکن است هدف افزایش ظرفیت باربری باشد، یا کاهش نشست، یا کاهش نفوذپذیری.
پس از آن نوع ماده تثبیتکننده و مقدار اولیه آن انتخاب میشود، و طرح اختلاط با ساخت نمونههای آزمایشگاهی در نسبتهای مختلف آزمایش میشود. سپس هندسه عناصر تعیین میشود؛ یعنی قطر، عمق، فاصله و آرایش ستونها یا پنلها.
در پروژههای مهم، اجرای یک بخش آزمایشی یا ستون آزمایشی میتواند برای ارزیابی عملکرد واقعی سیستم انجام شود. در نهایت، نتایج اجرا و آزمایشها برای اصلاح و نهاییسازی طرح استفاده میشوند.
ستون DSM چگونه طراحی میشود؟
یک ستون DSM را میتوان از نظر هندسی با پارامترهایی مانند قطر، طول، فاصله مرکز به مرکز، درصد جایگزینی و آرایش ستونها توصیف کرد.
آرایش میتواند بهصورت مربعی، مثلثی، خطی یا شبکهای باشد. انتخاب آرایش بر اساس نوع بارگذاری و هدف بهسازی انجام میشود.
نکته مهم درباره ظرفیت باربری DSM
ظرفیت باربری یک ستون DSM را نباید تنها بر اساس مقاومت فشاری ماده تثبیتشده تعیین کرد.
رفتار واقعی سیستم تحت تأثیر اندرکنش ستون DSM و خاک اطراف قرار دارد. بنابراین در طراحی باید مواردی مانند انتقال بار، اصطکاک جداره، مقاومت انتهایی، سختی ستون، سختی خاک، نشست و فاصله ستونها بررسی شوند.
نقش ژئوتکستایل و ژئوگرید در پروژههای DSM
DSM میتواند در برخی پروژهها همراه با سایر ژئوسنتتیکها استفاده شود.
برای مثال، در یک سیستم بهسازی بستر ممکن است DSM همراه با ژئوگرید و یک لایه مصالح دانهای برای کنترل نشست و توزیع بار مورد استفاده قرار گیرد. همچنین ژئوتکستایل میتواند بسته به طراحی برای جداسازی، فیلتراسیون یا حفاظت به کار رود.
انتخاب این محصولات باید بر اساس عملکرد موردنیاز سیستم باشد و نباید صرفاً به دلیل شباهت ظاهری، جایگزین یکدیگر شوند.
جمعبندی
اختلاط عمیق خاک یا DSM یکی از روشهای پیشرفته بهسازی زمین است که با مخلوط کردن خاک درجا با مواد تثبیتکننده، خواص مهندسی توده خاک را بهبود میدهد.
افزایش مقاومت، کاهش نشست، کنترل تغییرشکل، بهبود ظرفیت باربری و در برخی کاربردها کاهش نفوذپذیری، از مهمترین اهداف این روش هستند.
با این حال، عملکرد DSM به یک عامل خاص وابسته نیست و مجموعهای از پارامترها شامل نوع خاک، ماده تثبیتکننده، طرح اختلاط، انرژی اختلاط، هندسه ستونها، شرایط آب زیرزمینی و کیفیت اجرا در نتیجه نهایی نقش دارند.
بنابراین اجرای موفق DSM باید بر پایه مطالعات ژئوتکنیکی، آزمایشهای آزمایشگاهی، طراحی مهندسی، اجرای آزمایشی در پروژههای حساس و کنترل کیفیت مستمر انجام شود.
