جت گروتینگ یکی از روشهای پیشرفته بهسازی و اصلاح خاک است که برای افزایش مقاومت، کاهش نفوذپذیری و بهبود رفتار توده خاک مورد استفاده قرار میگیرد. این روش بهویژه در پروژههایی که دسترسی به بستر از سطح زمین دشوار است یا امکان اجرای روشهای متداول بهسازی خاک وجود ندارد، کاربرد زیادی دارد.
در جت گروتینگ، یک یا چند سیال با فشار بسیار بالا از نازلهای مخصوص خارج شده و ساختار خاک اطراف محل حفاری را تخریب و با دوغاب سیمانی مخلوط میکنند. در نتیجه، تودهای جدید با مقاومت و مشخصات مهندسی متفاوت از خاک اولیه ایجاد میشود که معمولاً به آن ستون جت گروتینگ گفته میشود.
این تکنولوژی میتواند برای پایدارسازی گود، کنترل آب زیرزمینی، تقویت پی، بهسازی خاک، کاهش نفوذپذیری و ایجاد سد آببند زیرزمینی مورد استفاده قرار گیرد.
جت گروتینگ چیست؟
جت گروتینگ یک تکنیک تزریق تحت فشار بالا برای بهسازی خاک است که در آن دوغاب سیمانی یا ترکیبی از سیالات از طریق نازلهای مخصوص وارد خاک میشود.
فشار بالای جت باعث تخریب یا جابهجایی بخشی از ساختار خاک شده و همزمان دوغاب با خاک موجود ترکیب میشود. پس از گیرش دوغاب، یک توده خاک-سیمان با مقاومت بالاتر ایجاد میشود.
به زبان ساده، در این روش به جای اینکه خاک ضعیف بهطور کامل خارج شود، در محل خود اصلاح و با ماده تزریقی ترکیب میشود.
یکی از ویژگیهای مهم جت گروتینگ این است که میتوان آن را در عمقهای مختلف و در بسیاری از شرایط پیچیده زمین اجرا کرد.

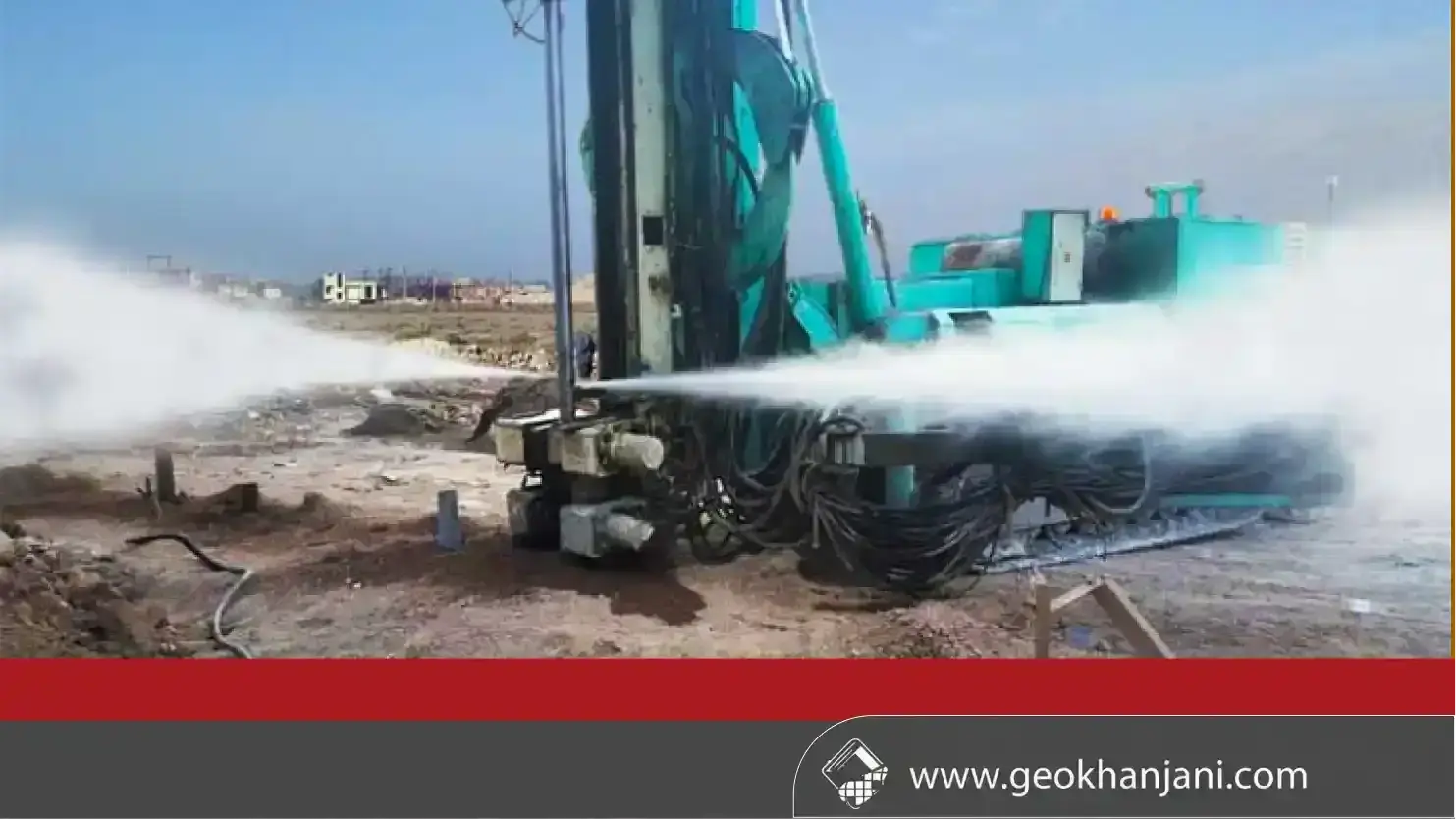

جت گروتینگ چگونه کار میکند؟
مراحل کلی اجرای جت گروتینگ را میتوان اینطور توضیح داد: ابتدا حفاری انجام میشود، سپس به عمق طراحی میرسد، بعد تزریق جت پرفشار آغاز میشود که باعث تخریب و اختلاط خاک میشود، و در نهایت ستون تشکیل شده و دوغاب گیرش پیدا کرده و سخت میشود.
ابتدا دستگاه حفاری، میله و نازل تزریق را تا عمق موردنظر وارد زمین میکند. پس از رسیدن به تراز طراحی، تزریق با فشار بالا آغاز میشود.
همزمان با خروج جت، میله حفاری با سرعت مشخصی بالا آمده و حول محور خود میچرخد. ترکیب سرعت چرخش، سرعت بالا آمدن، فشار تزریق و نوع سیال باعث شکلگیری ستون بهسازیشده میشود.
پس از گیرش دوغاب، ستون جت گروتینگ دارای خواص مهندسی متفاوتی نسبت به خاک اولیه خواهد بود.
جت گروتینگانواع روشهای جت گروتینگ
جت گروتینگ از نظر تعداد سیالات و نحوه اجرای جت به چند سیستم اصلی تقسیم میشود.
در روش تکسیاله، معمولاً دوغاب سیمان بهعنوان سیال اصلی با فشار زیاد از نازل خارج میشود. این روش از نظر تجهیزات نسبتاً سادهتر است و در بسیاری از پروژههای بهسازی خاک کاربرد دارد
در سیستم دو سیاله، علاوه بر دوغاب، از هوا نیز برای افزایش اثر جت استفاده میشود. هوا میتواند باعث افزایش شعاع اثرگذاری جت و بهبود فرآیند تخریب و اختلاط خاک شود.
در روش سه سیاله، معمولاً آب و هوا برای تخریب و برش خاک و دوغاب سیمان برای ایجاد ماده نهایی به کار میروند. این روش کنترل بیشتری روی فرآیند ایجاد ستون بهسازیشده فراهم میکند، اما تجهیزات و کنترل اجرایی آن پیچیدهتر است.
انتخاب سیستم مناسب به نوع خاک، عمق، قطر موردنیاز ستون، هدف پروژه و مشخصات ژئوتکنیکی زمین بستگی دارد.
مهمترین کاربردهای جت گروتینگ چیست؟
جت گروتینگ یک روش چندمنظوره است و در پروژههای مختلف ژئوتکنیکی استفاده میشود.
یکی از کاربردهای مهم آن، پایدارسازی گودهای ساختمانی است، بهخصوص در پروژههای گودبرداری عمیق. در شرایطی که خاک اطراف گود ضعیف باشد یا احتمال حرکت آب زیرزمینی وجود داشته باشد، ستونهای جت گروتینگ میتوانند بخشی از سیستم پایدارسازی یا آببندی را تشکیل دهند. در برخی پروژهها، ستونها بهصورت پیوسته یا همپوشان اجرا میشوند تا یک توده نسبتاً یکپارچه ایجاد کنند.
کاربرد دیگر آببندی و کاهش نفوذپذیری خاک است. با ایجاد ستونهای متوالی و همپوشان، میتوان یک دیوار یا پرده آببند زیرزمینی ایجاد کرد. این کاربرد در شرایطی که کنترل جریان آب زیرزمینی اهمیت زیادی دارد، بسیار مهم است.
جت گروتینگ برای بهسازی خاک زیر پی هم استفاده میشود. در ساختمانها یا سازههایی که خاک زیر پی از ظرفیت باربری مورد نیاز برخوردار نیست، میتوان از آن برای بهسازی موضعی یا گسترده خاک استفاده کرد؛ با ایجاد ستونهای بهسازیشده در زیر پی، شرایط خاک میتواند از نظر مقاومت و تغییرشکل بهبود پیدا کند.
یکی از مزیتهای مهم این روش، قابلیت استفاده برای تقویت پی سازههای موجود است. در برخی شرایط میتوان عملیات حفاری و تزریق را از فضای محدود و بدون نیاز به تخریب گسترده سازه انجام داد؛ همین موضوع باعث شده جت گروتینگ در برخی پروژههای تقویت و مقاومسازی پی مورد توجه قرار گیرد.
کاربرد دیگر کنترل آب زیرزمینی است. در پروژههایی که سطح آب زیرزمینی بالاست، ورود آب به محدوده حفاری میتواند عملیات اجرایی را با مشکل مواجه کند. با استفاده از ستونهای جت گروتینگ و ایجاد نواحی کمنفوذ، میتوان مسیر حرکت آب را کنترل کرد؛ البته طراحی سیستم آببندی باید بر اساس مطالعات هیدروژئولوژی و ژئوتکنیک پروژه انجام شود.
در پروژههای تونل، مترو و زیرگذر هم گاهی لازم است خاک اطراف مسیر حفاری پیش از عملیات اصلی بهسازی شود. جت گروتینگ میتواند برای افزایش مقاومت خاک، کاهش نفوذپذیری، کنترل نشست، تثبیت خاک اطراف تونل و بهسازی موضعی مناطق ضعیف استفاده شود.
جت گروتینگ در پایدارسازی گود چه نقشی دارد؟
در گودهای عمیق، دو مسئله مهم معمولاً مورد توجه قرار میگیرد: پایداری خاک و کنترل آب زیرزمینی.
جت گروتینگ میتواند بسته به طراحی پروژه در هر دو زمینه نقش داشته باشد. برای مثال، ستونهای جت گروتینگ میتوانند در کنار سیستمهایی مانند شمعها، دیوار دیافراگمی، نیلینگ، انکراژ، استرات و دیوارهای حائل به کار گرفته شوند.
بنابراین جت گروتینگ لزوماً جایگزین تمام سیستمهای پایدارسازی نیست و در بسیاری از پروژهها بهعنوان یک راهکار مکمل استفاده میشود.

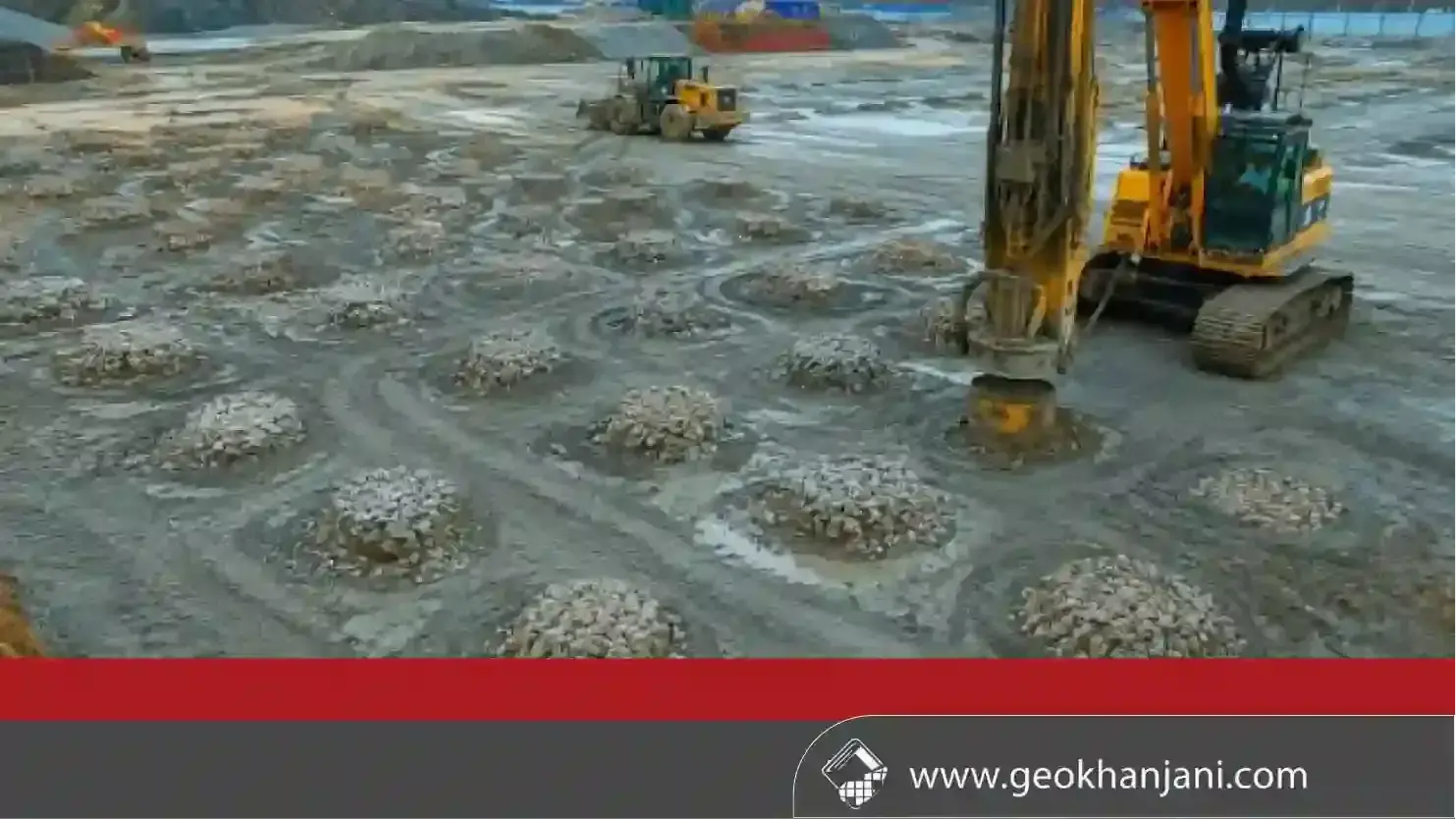

مزایای جت گروتینگ چیست؟
یکی از مهمترین مزایای این روش، امکان اجرای آن در پروژههایی است که فضای کاری محدود است؛ به همین دلیل در پروژههای داخل شهر و اطراف ساختمانهای موجود کاربرد دارد
جت گروتینگ همچنین امکان بهسازی خاک در عمقهای قابل توجه را فراهم میکند و میتوان ستونها را تا تراز موردنیاز پروژه ایجاد کرد. یکی از کاربردهای مهم آن، کاهش جریان آب در توده خاک و ایجاد مناطق کمنفوذ است، و ترکیب خاک با دوغاب سیمانی میتواند باعث افزایش مقاومت توده بهسازیشده شود.
در شرایطی که روش بهسازی خاک محدودیت داشته باشد، جت گروتینگ میتواند گزینه مناسبی برای بررسی باشد. در صورت طراحی و اجرای صحیح، امکان استفاده از این روش در مجاورت ساختمانها و سازههای موجود هم وجود دارد. و در بسیاری از کاربردها، خاک موجود در محل باقی میماند و فرآیند اصلاح درجا انجام میشود، که نیاز به خاکبرداری گسترده را کاهش میدهد.
محدودیتها و معایب جت گروتینگ
با وجود مزایای متعدد، جت گروتینگ یک روش بدون محدودیت نیست.
اجرای آن نیازمند دستگاه حفاری، سیستم تزریق پرفشار، پمپها و تجهیزات تخصصی است، و به نیروی متخصص نیاز دارد؛ پارامترهایی مانند فشار تزریق، سرعت بالا آمدن میله، سرعت چرخش و مشخصات دوغاب باید بهدقت کنترل شوند.
در حین اجرا ممکن است بخشی از مخلوط آب، دوغاب و خاک به سطح بازگردد که مدیریت آن باید در برنامه اجرایی پروژه لحاظ شود. نتیجه اجرای جت گروتینگ در خاکهای مختلف هم یکسان نیست؛ به همین دلیل مطالعات ژئوتکنیکی و آزمایشهای اولیه اهمیت زیادی دارند.
چه عواملی روی کیفیت جت گروتینگ تأثیر میگذارند؟
کیفیت ستون ایجادشده تنها به فشار تزریق وابسته نیست.
مهمترین پارامترهای مؤثر شامل نوع خاک، دانهبندی خاک، تراکم خاک، فشار تزریق، نوع دوغاب، نسبت آب به سیمان، سرعت چرخش میله، سرعت بالا آمدن میله، تعداد نازلها، قطر نازل، عمق اجرا، زمان تزریق و همپوشانی ستونها میشوند.
به همین دلیل اجرای جت گروتینگ باید بر اساس یک طرح اجرایی و پارامترهای کنترلشده انجام شود.
آیا جت گروتینگ برای همه انواع خاک مناسب است؟
خیر. جت گروتینگ در طیف وسیعی از خاکها قابل استفاده است، اما عملکرد آن به نوع خاک وابسته است.
خاکهای دانهای و ریزدانه میتوانند رفتار متفاوتی در برابر جت پرفشار داشته باشند. به همین دلیل قبل از اجرای پروژه باید اطلاعات ژئوتکنیکی کافی درباره نوع خاک، لایهبندی، سطح آب زیرزمینی، مقاومت خاک، نفوذپذیری و عمق لایههای مختلف جمعآوری شود.
در پروژههای مهم، اجرای آزمایش میدانی یا ستون آزمایشی میتواند برای تعیین پارامترهای واقعی اجرا بسیار مفید باشد.
کنترل کیفیت جت گروتینگ چگونه انجام میشود؟
کنترل کیفیت یکی از مهمترین بخشهای اجرای این روش است.
بر اساس مشخصات پروژه ممکن است قطر ستون، عمق ستون، مقاومت مصالح جت گروتینگ، یکنواختی ستون، همپوشانی ستونها، فشار تزریق، میزان مصرف دوغاب، سرعت بالا آمدن میله، سرعت چرخش و میزان مصالح برگشتی کنترل شوند.
برای ارزیابی مقاومت، بسته به پروژه میتوان نمونهبرداری و آزمایشهای لازم را انجام داد.
تفاوت جت گروتینگ با تزریق معمولی چیست؟
در تزریق معمولی، دوغاب بیشتر برای پر کردن ترکها، حفرهها یا فضای خالی موجود در خاک و سنگ تزریق میشود.
اما در جت گروتینگ، جت پرفشار نقش فعالتری در تخریب و اختلاط خاک دارد. به همین دلیل نتیجه نهایی از نظر هندسه و خواص مهندسی با تزریق متعارف متفاوت است.
تفاوت جت گروتینگ و میکروپایل چیست؟
این دو روش هر دو در پروژههای ژئوتکنیکی کاربرد دارند، اما هدف و مکانیزم آنها متفاوت است.
میکروپایل یک عضو باربر نسبتاً باریک است که معمولاً برای انتقال بار و تقویت پی یا بهسازی سیستم پی استفاده میشود. جت گروتینگ با اصلاح و اختلاط درجا خاک، یک توده بهسازیشده ایجاد میکند.
بنابراین انتخاب بین این دو باید بر اساس هدف پروژه انجام شود. در بعضی پروژهها حتی امکان استفاده ترکیبی از روشهای مختلف وجود دارد.
آیا جت گروتینگ میتواند جایگزین ژئوسنتتیکها شود؟
جت گروتینگ و ژئوسنتتیکها عملکرد یکسانی ندارند.
محصولاتی مانند ژئوتکستایل، ژئوگرید، ژئوسل، ژئونت و ژئوممبران برای اهداف مختلفی مانند جداسازی، فیلتراسیون، مسلحسازی، زهکشی و آببندی استفاده میشوند. جت گروتینگ در مقابل یک روش بهسازی درجا و تزریق تحت فشار است.
در برخی پروژههای عمرانی ممکن است این تکنولوژیها در بخشهای مختلف یک پروژه در کنار یکدیگر مورد استفاده قرار گیرند.
جمعبندی
جت گروتینگ یکی از روشهای تخصصی بهسازی خاک است که با استفاده از جت پرفشار و دوغاب سیمانی، خاک موجود را در محل اصلاح کرده و تودهای با خواص مهندسی جدید ایجاد میکند.
مهمترین کاربردهای این روش شامل بهسازی خاک، پایدارسازی گود، کنترل آب زیرزمینی، کاهش نفوذپذیری، تقویت پی، کنترل نشست و اجرای پروژههای زیرزمینی است.
مهمترین مزیت جت گروتینگ نیز قابلیت اجرای آن در شرایط پیچیده، فضاهای محدود و در مجاورت سازههای موجود است.
با این حال، عملکرد نهایی آن بهشدت به شرایط زمین و پارامترهای اجرایی وابسته است. بنابراین انتخاب روش، طراحی ستونها، تعیین پارامترهای تزریق و کنترل کیفیت باید توسط متخصصان ژئوتکنیک و بر اساس مطالعات پروژه انجام شود.
