یکی از مهم‌ترین چالش‌های پروژه‌های عمرانی، اجرای سازه بر روی خاک‌هایی با ظرفیت باربری پایین یا نشست‌پذیری بالا است. در بسیاری از پروژه‌ها، شرایط زمین به گونه‌ای است که اجرای مستقیم فونداسیون می‌تواند باعث نشست‌های نامتقارن، ترک در سازه و حتی کاهش عمر مفید ساختمان شود. در چنین شرایطی،تحکیم بستر به روش میکروپایل (Micropile) یکی از مطمئن‌ترین و اقتصادی‌ترین روش‌های بهسازی خاک محسوب می‌شود.

میکروپایل‌ها با انتقال بار سازه به لایه‌های مقاوم‌تر زمین، علاوه بر افزایش ظرفیت باربری، نشست سازه را کنترل کرده و امکان اجرای پروژه در فضاهای محدود یا ساختمان‌های در حال بهره‌برداری را نیز فراهم می‌کنند.

در این مقاله با نحوه عملکرد میکروپایل، مزایا، مراحل اجرا، کاربردها و تفاوت آن با سایر روش‌های تحکیم بستر آشنا خواهید شد.

میکروپایل چیست؟

میکروپایل نوعی شمع با قطر کم است که معمولاً قطری بین100 تا 300 میلی‌متر دارد و با استفاده از حفاری، نصب آرماتور فولادی و تزریق دوغاب سیمان اجرا می‌شود.

این سیستم به گونه‌ای طراحی شده است که بارهای سازه را از لایه‌های سست سطحی به لایه‌های مقاوم‌تر در عمق زمین منتقل کند.

به دلیل قطر کم، تجهیزات سبک و امکان اجرا در ارتفاع محدود، میکروپایل یکی از بهترین گزینه‌ها برای پروژه‌های مقاوم‌سازی و بهسازی خاک به شمار می‌رود.

چرا از میکروپایل برای تحکیم بستر استفاده می‌شود؟

در بسیاری از پروژه‌ها شرایط زیر مشاهده می‌شود:

• خاک دستی یا خاکریز
• خاک‌های رسی نرم
• خاک‌های اشباع
• وجود نشست‌های قبلی
• افزایش طبقات ساختمان
• تغییر کاربری سازه
• محدودیت فضای اجرای تجهیزات سنگین

در این شرایط، اجرای فونداسیون معمولی پاسخگو نیست و میکروپایل می‌تواند بار سازه را به لایه‌های مقاوم منتقل کند.

عملکرد میکروپایل چگونه است؟

عملکرد میکروپایل بر پایه انتقال بار است.

پس از حفاری، میلگرد یا لوله فولادی داخل گمانه قرار گرفته و فضای اطراف آن با دوغاب سیمان پر می‌شود.

پس از گیرش سیمان، اصطکاک ایجادشده بین دوغاب و خاک و همچنین مقاومت انتهایی شمع باعث انتقال بار به اعماق زمین خواهد شد.

در نتیجه:

• ظرفیت باربری افزایش پیدا می‌کند.
• نشست کاهش می‌یابد.
• پایداری سازه بیشتر می‌شود.
• عمر مفید ساختمان افزایش پیدا می‌کند.

مراحل اجرای میکروپایل

اجرای اصولی میکروپایل شامل چند مرحله اصلی است.

1. مطالعات ژئوتکنیک

ابتدا وضعیت خاک توسط آزمایش‌های ژئوتکنیک بررسی می‌شود تا عمق لایه مقاوم و ظرفیت باربری مشخص گردد.

2. طراحی میکروپایل

در این مرحله موارد زیر تعیین می‌شوند:

• قطر میکروپایل
• طول شمع
• تعداد میکروپایل
• ظرفیت باربری
• نوع میلگرد یا لوله فولادی

3. حفاری

حفاری با دستگاه‌های مخصوص انجام می‌شود.

بسته به نوع خاک از روش‌های مختلف حفاری استفاده خواهد شد.

4. نصب آرماتور

پس از حفاری، میلگرد یا قفسه آرماتور در داخل گمانه قرار می‌گیرد.

5. تزریق دوغاب سیمان

فضای اطراف میلگرد توسط دوغاب سیمان تحت فشار پر می‌شود.

کیفیت این مرحله نقش بسیار مهمی در ظرفیت نهایی میکروپایل دارد.

6. آزمایش بارگذاری

در پایان پروژه، آزمایش بارگذاری انجام می‌شود تا عملکرد واقعی میکروپایل بررسی شود.

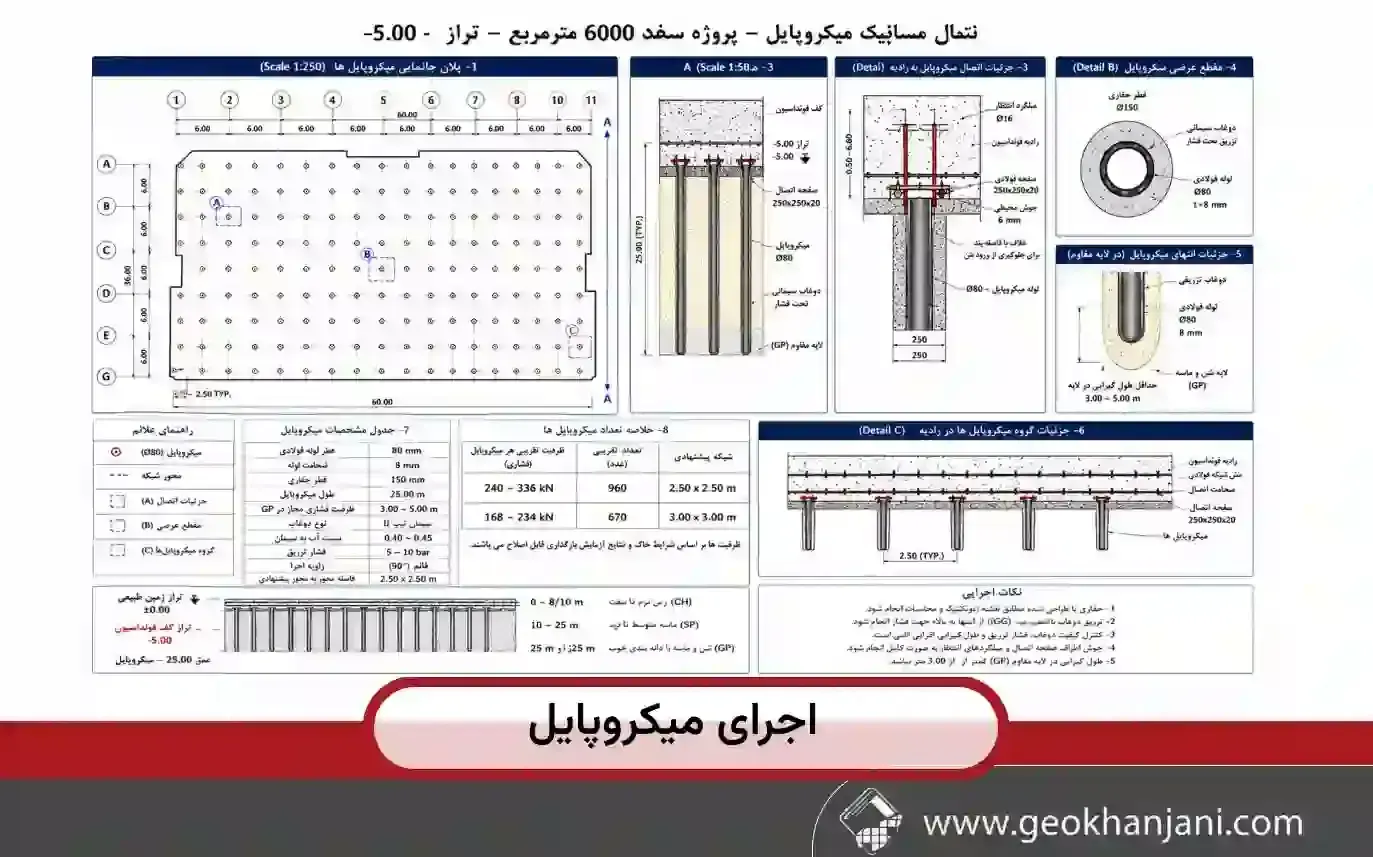

پلان اجرایی میکروپایل

تصویر فوق نمونه‌ای از پلان اجرایی و جزئیات فنی سیستم میکروپایل در یک پروژه بهسازی و تحکیم بستر است. در این نقشه، نحوه جانمایی میکروپایل‌ها، جزئیات اتصال به رادیه فونداسیون، مشخصات ابعادی، آرایش شمع‌ها و مقاطع اجرایی به‌صورت کامل نمایش داده شده است.

بر اساس این پلان، میکروپایل‌ها با یک شبکه منظم در زیر فونداسیون اجرا شده‌اند تا بار سازه به لایه‌های مقاوم‌تر خاک منتقل شود. این روش یکی از مؤثرترین راهکارها برای افزایش ظرفیت باربری خاک، کاهش نشست و افزایش پایداری فونداسیون در پروژه‌های ساختمانی و صنعتی محسوب می‌شود.

مهم‌ترین بخش‌های این پلان

۱. پلان جانمایی میکروپایل‌ها

در بخش اصلی نقشه، موقعیت تمامی میکروپایل‌ها نسبت به فونداسیون مشخص شده است. فاصله محور به محور شمع‌ها بر اساس محاسبات ژئوتکنیکی تعیین می‌شود تا بار سازه به‌صورت یکنواخت در زمین توزیع گردد.

۲. مقطع طولی میکروپایل

در این قسمت، عمق اجرای میکروپایل، لایه‌های مختلف خاک، محل تزریق دوغاب سیمان، لوله فولادی و نحوه انتقال بار به لایه‌های مقاوم زمین نمایش داده شده است.

۳. جزئیات اتصال به رادیه فونداسیون

یکی از مهم‌ترین بخش‌های طراحی میکروپایل، نحوه اتصال آن به فونداسیون است. در این نقشه، صفحه فولادی، میلگردهای انتظار، جوشکاری و محل انتقال نیرو به رادیه به‌طور دقیق مشخص شده است تا عملکرد سازه‌ای مناسبی ایجاد شود.

۴. مقطع عرضی میکروپایل

این بخش مشخصات حفاری، قطر گمانه، قطر لوله فولادی و ضخامت دوغاب سیمانی اطراف شمع را نشان می‌دهد که نقش مهمی در انتقال بار و افزایش ظرفیت باربری دارد.

۵. جزئیات انتهای میکروپایل

انتهای میکروپایل در داخل لایه مقاوم خاک یا سنگ قرار می‌گیرد تا بتواند نیروهای وارد بر سازه را با اطمینان به زمین منتقل کند. طول گیرداری بر اساس نتایج مطالعات ژئوتکنیکی تعیین می‌شود.

۶. مقطع گروه میکروپایل‌ها

در این قسمت، نحوه عملکرد همزمان چند میکروپایل در زیر رادیه نمایش داده شده است. استفاده از گروه میکروپایل باعث افزایش ظرفیت باربری و کاهش نشست‌های موضعی می‌شود.

مشخصات فنی نمونه

قطر حفاری: ۱۵۰ میلی‌متر

قطر لوله فولادی: ۸۰ میلی‌متر

ضخامت لوله: ۸ میلی‌متر

طول تقریبی میکروپایل: ۲۵ متر

تزریق دوغاب سیمانی تحت فشار

شبکه اجرایی حدود ۲٫۵ × ۲٫۵ متر (بسته به طراحی پروژه)

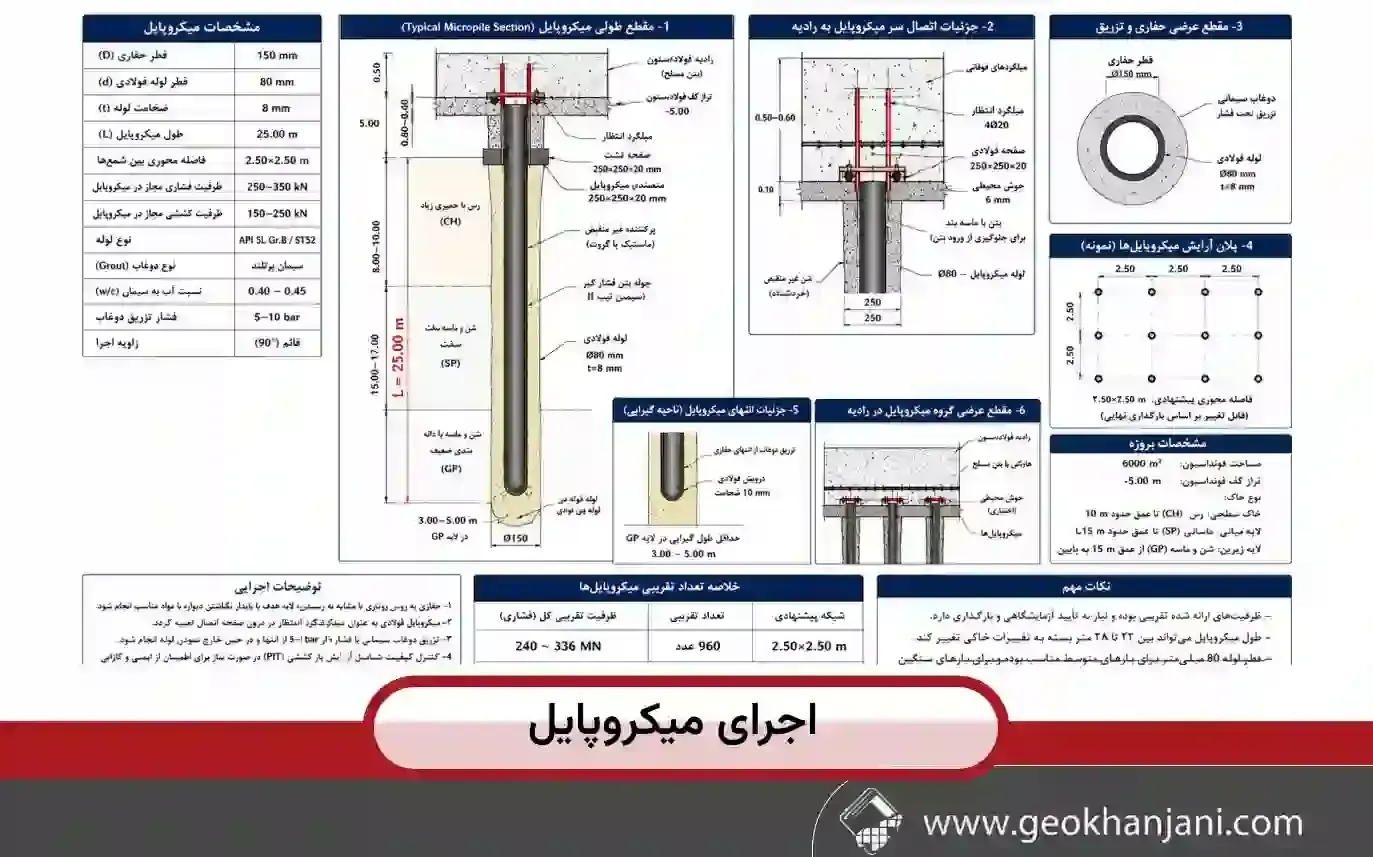

تصویر فوق نمونه‌ای از پلان اجرایی میکروپایل در یک پروژه تحکیم بستر است که نحوه جانمایی شمع‌های میکروپایل، جزئیات اتصال آن‌ها به رادیه فونداسیون، مقاطع اجرایی و مشخصات فنی سیستم را نمایش می‌دهد. این نوع نقشه‌ها پس از انجام مطالعات ژئوتکنیکی و طراحی سازه تهیه می‌شوند و نقش مهمی در اجرای صحیح عملیات بهسازی خاک و انتقال ایمن بار سازه به لایه‌های مقاوم زمین دارند.

در این پلان، میکروپایل‌ها به‌صورت یک شبکه منظم در زیر فونداسیون قرار گرفته‌اند تا بارهای وارده به‌طور یکنواخت بین آن‌ها توزیع شود. فاصله بین میکروپایل‌ها، عمق اجرا، قطر حفاری و نحوه اتصال به رادیه بر اساس نتایج مطالعات مکانیک خاک و محاسبات سازه تعیین می‌شود.

اجزای اصلی

۱. پلان جانمایی میکروپایل‌ها

بزرگ‌ترین بخش نقشه، محل قرارگیری میکروپایل‌ها را در زیر فونداسیون نشان می‌دهد. هر دایره بیانگر محل اجرای یک میکروپایل است و شبکه‌بندی آن به‌گونه‌ای طراحی شده که بار سازه به‌صورت یکنواخت به خاک منتقل شود.

۲. مقطع A-A

در این مقطع، نحوه قرارگیری میکروپایل‌ها در زیر رادیه فونداسیون نمایش داده شده است. همچنین می‌توان مشاهده کرد که بار ساختمان از طریق رادیه به میکروپایل‌ها و سپس به لایه‌های مقاوم‌تر خاک منتقل می‌شود.

۳. جزئیات اتصال میکروپایل به رادیه

این قسمت یکی از مهم‌ترین بخش‌های طراحی است. در این جزئیات، صفحه فولادی، میلگردهای انتظار، جوشکاری و نحوه اتصال میکروپایل به رادیه فونداسیون مشخص شده است تا انتقال نیرو با حداکثر ایمنی انجام شود.

۴. مقطع عرضی میکروپایل

در این بخش، مشخصات حفاری و اجزای تشکیل‌دهنده میکروپایل شامل موارد زیر نمایش داده شده است:

• قطر گمانه حفاری
• لوله فولادی
• دوغاب سیمان تزریقی
• پوشش محافظ اطراف شمع

این اجزا در کنار یکدیگر باعث افزایش ظرفیت باربری و دوام سیستم می‌شوند.

۵. جزئیات انتهای میکروپایل

انتهای میکروپایل در داخل لایه مقاوم خاک یا سنگ قرار می‌گیرد. طول گیرداری با توجه به نتایج آزمایش‌های ژئوتکنیکی تعیین می‌شود تا انتقال بار به بهترین شکل انجام شود.

۶. مقطع گروه میکروپایل‌ها

این تصویر نحوه عملکرد هم‌زمان چند میکروپایل در زیر رادیه را نشان می‌دهد. استفاده از گروه میکروپایل موجب افزایش ظرفیت باربری، توزیع مناسب بار و کاهش نشست‌های موضعی می‌شود.

مشخصات فنی

در این نقشه، برخی مشخصات فنی نمونه نیز ارائه شده است، از جمله:

• قطر حفاری حدود ۱۵۰ میلی‌متر
• قطر لوله فولادی ۸۰ میلی‌متر
• ضخامت لوله ۸ میلی‌متر
• طول تقریبی میکروپایل ۲۵ متر
• تزریق دوغاب سیمان تحت فشار
• فاصله پیشنهادی بین میکروپایل‌ها حدود ۲٫۵ × ۲٫۵ متر

مزایای تحکیم بستر با میکروپایل

استفاده از میکروپایل مزایای متعددی دارد:

• افزایش ظرفیت باربری خاک
• کاهش نشست ساختمان
• مناسب برای فضاهای محدود
• اجرای آسان در ساختمان‌های موجود
• لرزش بسیار کم هنگام اجرا
• سرعت اجرای بالا
• امکان اجرا در انواع خاک
• مناسب برای مقاوم‌سازی سازه‌ها
• قابلیت اجرا در مناطق شهری

کاربردهای میکروپایل

امروزه از میکروپایل در پروژه‌های متنوعی استفاده می‌شود.

از جمله:

• ساختمان‌های مسکونی

• برج‌ها
• بیمارستان‌ها
• پل‌ها
• تونل‌ها
• سدها
• مخازن
• سازه‌های صنعتی
• مقاوم‌سازی ساختمان‌های قدیمی
• افزایش ظرفیت فونداسیون

چه زمانی استفاده از میکروپایل توصیه می‌شود؟

اجرای میکروپایل زمانی بهترین انتخاب است که:

• خاک مقاومت کافی نداشته باشد.
• ساختمان دچار نشست شده باشد.
• قرار باشد طبقات ساختمان افزایش یابد.
• فضای کافی برای اجرای شمع‌های بزرگ وجود نداشته باشد.
• پروژه در مجاورت ساختمان‌های حساس اجرا شود.

تفاوت میکروپایل با شمع بتنی

اگر هدف مقاوم‌سازی یا اجرای پروژه در محیط شهری باشد، میکروپایل معمولاً گزینه مناسب‌تری است.

ارتباط میکروپایل با سایر روش‌های بهسازی خاک

تحکیم بستر تنها به میکروپایل محدود نمی‌شود و بسته به شرایط پروژه ممکن است از روش‌های دیگری نیز استفاده شود، مانند:

• تزریق تحت فشار (Jet Grouting)
• ستون‌های سنگی (Stone Column)
• اختلاط عمیق خاک (Deep Soil Mixing)
• شمع‌های بتنی
• تراکم دینامیکی
• ژئوسنتتیک‌ها

در بسیاری از پروژه‌ها، میکروپایل در کنار سایر روش‌های بهسازی برای دستیابی به بهترین نتیجه به کار می‌رود.

نقش ژئوسنتتیک‌ها در بهسازی بستر

در پروژه‌هایی که هدف افزایش پایداری بستر، توزیع بار یا کنترل نشست است، استفاده از **ژئوسنتتیک‌ها** می‌تواند در کنار میکروپایل عملکرد سیستم را بهبود دهد.

از جمله محصولات پرکاربرد می‌توان به موارد زیر اشاره کرد:

• ژئوگرید برای مسلح‌سازی خاک
• ژئوتکستایل جهت جداسازی و فیلتراسیون
• ژئوسل برای افزایش ظرفیت باربری
• ژئوممبران در پروژه‌های آب‌بندی
• ژئودرین برای کنترل و هدایت آب‌های زیرزمینی

نکات مهم در اجرای میکروپایل

برای دستیابی به بهترین عملکرد، رعایت نکات زیر ضروری است:

• انجام مطالعات دقیق ژئوتکنیک
• طراحی توسط مهندس متخصص
• استفاده از مصالح استاندارد
• کنترل کیفیت حفاری
• تزریق مناسب دوغاب
• انجام آزمایش بارگذاری
• کنترل عمق و قائم بودن گمانه

جمع‌بندی

تحکیم بستر به روش میکروپایل یکی از کارآمدترین روش‌های بهسازی خاک در پروژه‌های عمرانی است. این روش با انتقال بار به لایه‌های مقاوم‌تر زمین، ظرفیت باربری را افزایش داده، نشست را کاهش می‌دهد و امکان اجرای پروژه در شرایط دشوار را فراهم می‌کند.

در پروژه‌هایی که محدودیت فضا، خاک ضعیف، افزایش بار سازه یا مقاوم‌سازی ساختمان‌های موجود مطرح است، میکروپایل می‌تواند راهکاری ایمن، اقتصادی و ماندگار باشد. همچنین ترکیب این روش با فناوری‌های نوین مانند ژئوسنتتیک‌ها، طراحی مهندسی مناسب و کنترل کیفیت اجرا، نقش مهمی در افزایش دوام و عملکرد سازه خواهد داشت.
