ساخت سد با ژئوسل
کاربرد، مزایا و روش اجرای ژئوسل در پروژههای سدسازی
ساخت سد با ژئوسلاستفاده از ژئوسل (Geocell) در پروژههای عمرانی و هیدرولیکی بهعنوان یکی از روشهای مؤثر برای تثبیت خاک، کنترل فرسایش و افزایش پایداری سطوح شیبدار توسعه یافته است. در پروژههای مرتبط با سدسازی، ژئوسل میتواند در بخشهایی مانند حفاظت شیبهای خاکی، تثبیت سطحی بدنه سد، کنترل رواناب و جلوگیری از فرسایش آبراههها مورد استفاده قرار گیرد.
ژئوسل یک سیستم سهبعدی سلولی است که با محصور کردن خاک، مصالح دانهای یا بتن درون سلولها، حرکت جانبی مصالح را کاهش میدهد و به افزایش پایداری سطح کمک میکند. به همین دلیل، این محصول در پروژههایی که با شیبهای خاکی، جریان آب، فرسایش سطحی و بارگذاریهای هیدرولیکی مواجه هستند، کاربرد قابل توجهی دارد.
البته باید توجه داشت که ژئوسل معمولاً بهعنوان عضو اصلی سازهای سد در نظر گرفته نمیشود، بلکه بیشتر برای تقویت، حفاظت و پایدارسازی بخشهای مختلف پروژه استفاده میشود.
ژئوسل نوعی ژئوسنتتیک سهبعدی است که از نوارهای پلیمری بههمپیوسته تشکیل شده و ساختاری شبیه شبکهای از سلولهای مجزا ایجاد میکند. پس از باز شدن پنل ژئوسل، سلولها با خاک، شن، مصالح سنگی یا در برخی کاربردها بتن پر میشوند.
ساختار سلولی باعث میشود مصالح داخل هر سلول در محدوده مشخصی محصور شوند. این محصورشدگی میتواند:
جابهجایی جانبی خاک را کاهش دهد.
مقاومت سطح در برابر فرسایش را افزایش دهد.
پایداری شیب را بهبود دهد.
عملکرد لایههای سطحی را در برابر رواناب افزایش دهد.
نیاز به استفاده گسترده از مصالح سنتی را کاهش دهد.
به همین دلیل، ژئوسل در پروژههای راهسازی، تثبیت شیب، کانالسازی، حفاظت آبراههها، کنترل فرسایش و پروژههای هیدرولیکی مورد استفاده قرار میگیرد.
آیا میتوان سد را با ژئوسل ساخت؟
ژئوسل بهطور معمول جایگزین بتن، سنگ یا هسته و بدنه مهندسیشده سد نمیشود. طراحی سازه اصلی سد به عواملی مانند ارتفاع، نوع سد، شرایط ژئوتکنیکی، فشار آب، پایداری شیبها، آببندی و الزامات هیدرولیکی وابسته است.
بنابراین کاربرد اصلی ژئوسل در چنین پروژههایی، تثبیت و حفاظت اجزای خاکی و سطوح اطراف سازه است.
برای مثال، در یک سد خاکی یا خاکریز ذخیره آب، ژئوسل میتواند در قسمتهایی از شیب که در معرض رواناب یا فرسایش قرار دارند نصب شود. همچنین در مسیر آبراههها، کانالهای تخلیه و محدودههای مستعد شستهشدن خاک نیز امکان استفاده از آن وجود دارد.

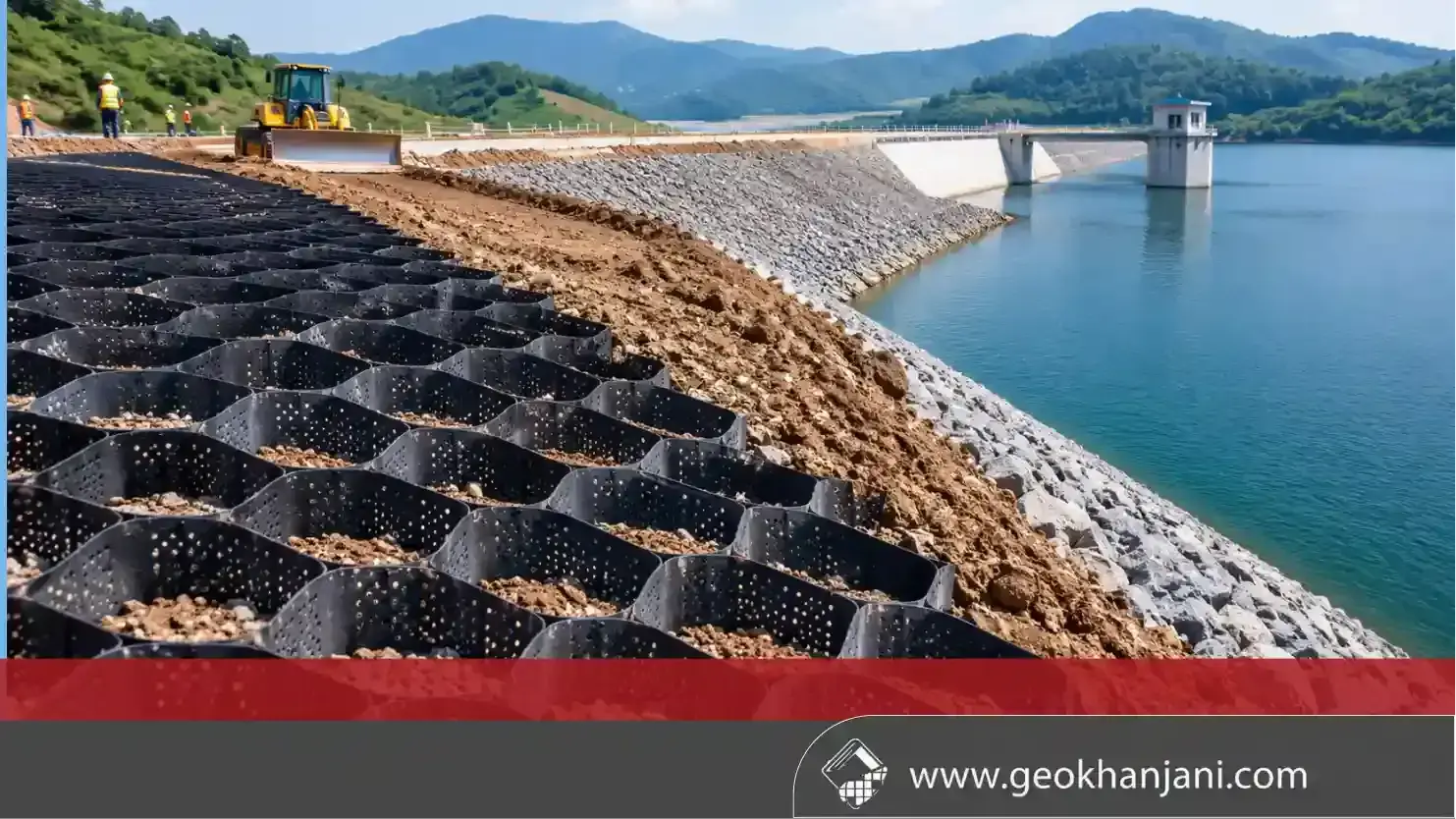

کاربرد ژئوسل در شیب بدنه سد
یکی از مهمترین کاربردهای ژئوسل در پروژههای سدسازی، محافظت از شیبهای خاکی است.
شیبهای خاکی در برابر عواملی مانند بارندگی، رواناب، تغییرات رطوبتی و جریان آب مستعد فرسایش هستند. در صورت ادامه فرسایش، سطح شیب بهتدریج شسته شده و میتواند باعث ایجاد شیار، آبکند و کاهش پایداری لایههای سطحی شود.
با نصب ژئوسل روی سطح شیب و پر کردن سلولها با مصالح مناسب، یک لایه سهبعدی پایدار ایجاد میشود که حرکت مصالح سطحی را محدود میکند.
این سیستم میتواند همراه با پوشش گیاهی، مصالح سنگی یا سایر روشهای محافظتی مورد استفاده قرار گیرد.
کنترل فرسایش در سد با ژئوسل
فرسایش یکی از چالشهای مهم در سازههای خاکی و پروژههای آبی است. سرعت بالای رواناب میتواند ذرات خاک را از سطح شیب جدا کند.
ژئوسل با ایجاد سلولهای محصورکننده، امکان حرکت آزادانه مصالح را کاهش میدهد. در نتیجه، سطح محافظتشده مقاومت بیشتری در برابر نیروهای ناشی از رواناب خواهد داشت.
در پروژههای بزرگ، انتخاب نوع ژئوسل باید بر اساس شرایط هیدرولیکی، شیب، نوع خاک، روش پرکننده و شرایط محیطی انجام شود.

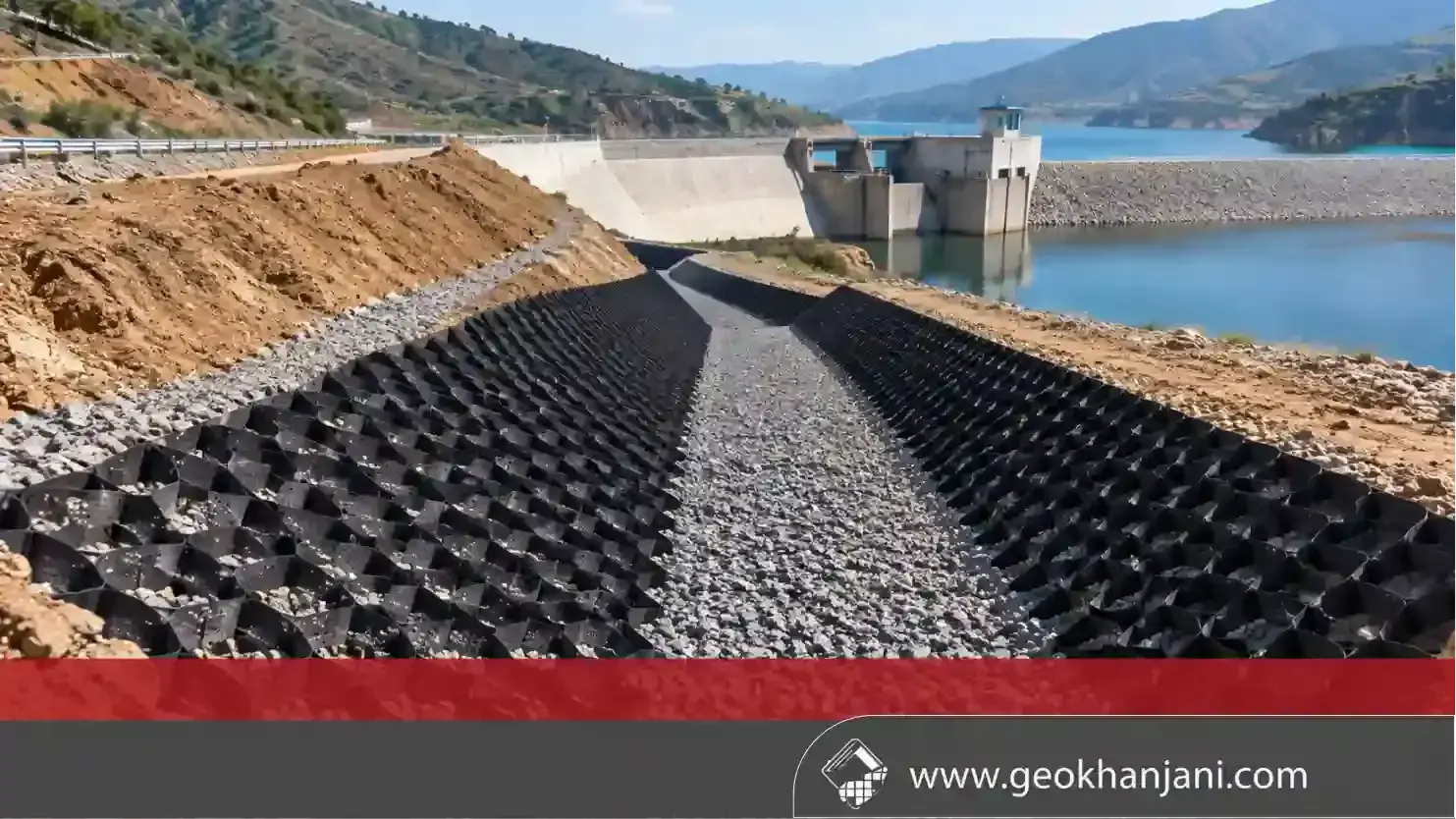

استفاده از ژئوسل در آبراههها و کانالهای اطراف سد
آبراههها و مسیرهای هدایت آب در اطراف سد میتوانند تحت تأثیر سرعت جریان و تغییرات دبی، دچار فرسایش شوند.
ژئوسل در این بخشها میتواند بهعنوان سیستم محصورکننده مصالح مورد استفاده قرار گیرد. بسته به شرایط پروژه، سلولهای ژئوسل ممکن است با مصالح سنگی، خاک یا بتن پر شوند.
انتخاب پرکننده مناسب اهمیت زیادی دارد؛ زیرا عملکرد نهایی سیستم فقط به خود ژئوسل وابسته نیست و باید مجموعهای از عوامل شامل نوع خاک، سرعت جریان، شیب، زهکشی و نوع مصالح پرکننده بررسی شود.
مراحل اجرای ژئوسل در پروژه سدسازی
اجرای ژئوسل در یک پروژه سد یا خاکریز معمولاً شامل چند مرحله اصلی است.
۱. آمادهسازی سطح
ابتدا سطح شیب یا محدوده موردنظر باید آماده شود. خاکهای سست، مصالح نامناسب و بخشهای ناپایدار باید طبق طراحی پروژه اصلاح یا حذف شوند.
۲. اجرای لایه زیرین
در صورت نیاز، ژئوتکستایل یا سایر لایههای مهندسی زیر ژئوسل قرار میگیرند. این لایه میتواند در جداسازی خاک، فیلتراسیون یا کنترل حرکت ذرات نقش داشته باشد.
۳. باز کردن و تثبیت پنل ژئوسل
پنل ژئوسل روی سطح باز شده و با استفاده از اتصالات و مهارهای مناسب در موقعیت طراحیشده ثابت میشود.
در شیبهای تند، نوع و تعداد مهارها باید بر اساس شرایط پروژه و نیروهای واردشده تعیین شود.
۴. پر کردن سلولها
پس از تثبیت ژئوسل، سلولها با مصالح مشخصشده در طراحی پر میشوند. این مصالح میتواند شامل خاک، شن، سنگدانه یا در کاربردهای خاص بتن باشد.
۵. تراکم و اجرای پوشش نهایی
در صورت استفاده از خاک یا مصالح دانهای، عملیات تسطیح و تراکم انجام میشود. در پروژههایی که هدف ایجاد پوشش گیاهی است، میتوان از خاک مناسب برای رشد گیاه استفاده کرد.
مزایای ژئوسل در پروژههای سدسازی
استفاده صحیح از ژئوسل میتواند مزایای متعددی داشته باشد:
افزایش پایداری سطحی
محصورشدن مصالح در سلولها باعث محدود شدن حرکت جانبی آنها شده و به پایداری لایه سطحی کمک میکند.
کنترل فرسایش
ژئوسل میتواند سطح خاک را در برابر اثر رواناب و فرسایش سطحی محافظت کند.
کاهش مصرف مصالح
در برخی پروژهها استفاده از ژئوسل امکان استفاده مؤثرتر از مصالح موجود در محل را فراهم میکند.
امکان اجرای پوشش گیاهی
در سیستمهایی که سلولها با خاک مناسب پر میشوند، میتوان شرایط را برای رشد پوشش گیاهی فراهم کرد. این روش علاوه بر عملکرد مهندسی، میتواند به بهبود منظر پروژه نیز کمک کند.
انعطافپذیری سیستم
ساختار انعطافپذیر ژئوسل امکان استفاده از آن را در بسیاری از سطوح شیبدار و زمینهای دارای تغییر شکل فراهم میکند.
اجرای نسبتاً سریع
پنلهای ژئوسل بهصورت جمعشده حمل میشوند و پس از انتقال به محل پروژه باز شده و نصب میشوند. این ویژگی میتواند عملیات اجرایی را در پروژههای گسترده تسهیل کند.
ترکیب ژئوسل و ژئوتکستایل در پروژههای سد
در برخی پروژهها، ژئوسل بهتنهایی استفاده نمیشود و در کنار سایر ژئوسنتتیکها قرار میگیرد.
برای مثال، ژئوتکستایل میتواند در زیر ژئوسل قرار گیرد تا وظایفی مانند جداسازی لایهها، فیلتراسیون و کنترل حرکت ذرات ریز خاک را بر عهده داشته باشد.
در چنین سیستمی، هر محصول عملکرد متفاوتی دارد:
ژئوسل: محصورسازی و تثبیت مصالح سطحی
ژئوتکستایل: جداسازی، فیلتراسیون و حفاظت
ژئوممبران: ایجاد لایه آببند در محلهایی که آببندی مورد نیاز است
این ترکیب باید بر اساس طراحی مهندسی و شرایط پروژه انتخاب شود.
نقش ژئوممبران در کنار ژئوسل
در پروژههای ذخیره آب، علاوه بر پایداری خاک، موضوع کنترل نفوذ آب نیز اهمیت زیادی دارد. ژئوممبران یکی از سیستمهای متداول برای ایجاد لایه آببند در مخازن و استخرهای ذخیره آب است.
در چنین پروژههایی ممکن است ژئوممبران برای آببندی و ژئوسل برای تثبیت برخی سطوح یا حفاظت لایهها مورد استفاده قرار گیرد.
بنابراین ژئوممبران و ژئوسل عملکرد یکسانی ندارند و انتخاب هرکدام باید بر اساس نیاز پروژه انجام شود.
نکات مهم در انتخاب ژئوسل برای سد
انتخاب ژئوسل باید با توجه به شرایط واقعی پروژه انجام شود. مهمترین عوامل عبارتاند از:
ارتفاع و شیب سطح
نوع خاک
شدت و سرعت رواناب
شرایط آبوهوایی
نوع مصالح پرکننده
میزان بار واردشده به سطح
شرایط زهکشی
مقاومت و مشخصات مکانیکی ژئوسل
ضخامت و ابعاد سلولها
روش و نوع مهاربندی
استفاده از یک محصول با مشخصات نامتناسب، حتی در صورت اجرای صحیح، نمیتواند عملکرد مورد انتظار را تضمین کند.
خلاصه کلام
ساخت سد با ژئوسل را باید بیشتر بهعنوان استفاده از ژئوسل برای تثبیت، حفاظت و کنترل فرسایش بخشهای خاکی و شیبهای پروژههای سدسازی در نظر گرفت، نه جایگزینی کامل این محصول با بدنه اصلی سد.
ژئوسل با ایجاد ساختار سلولی و محصور کردن خاک یا مصالح دانهای میتواند به کاهش جابهجایی مصالح، افزایش پایداری سطح و کنترل فرسایش کمک کند. همچنین امکان ترکیب آن با ژئوتکستایل، ژئوممبران و سایر ژئوسنتتیکها، راهکارهای مهندسی متنوعی را برای پروژههای آبی و عمرانی ایجاد میکند.
انتخاب نوع ژئوسل، نحوه مهاربندی، نوع پرکننده و سایر لایهها باید بر اساس مطالعات ژئوتکنیکی و هیدرولیکی و طراحی مهندسی پروژه انجام شود.
