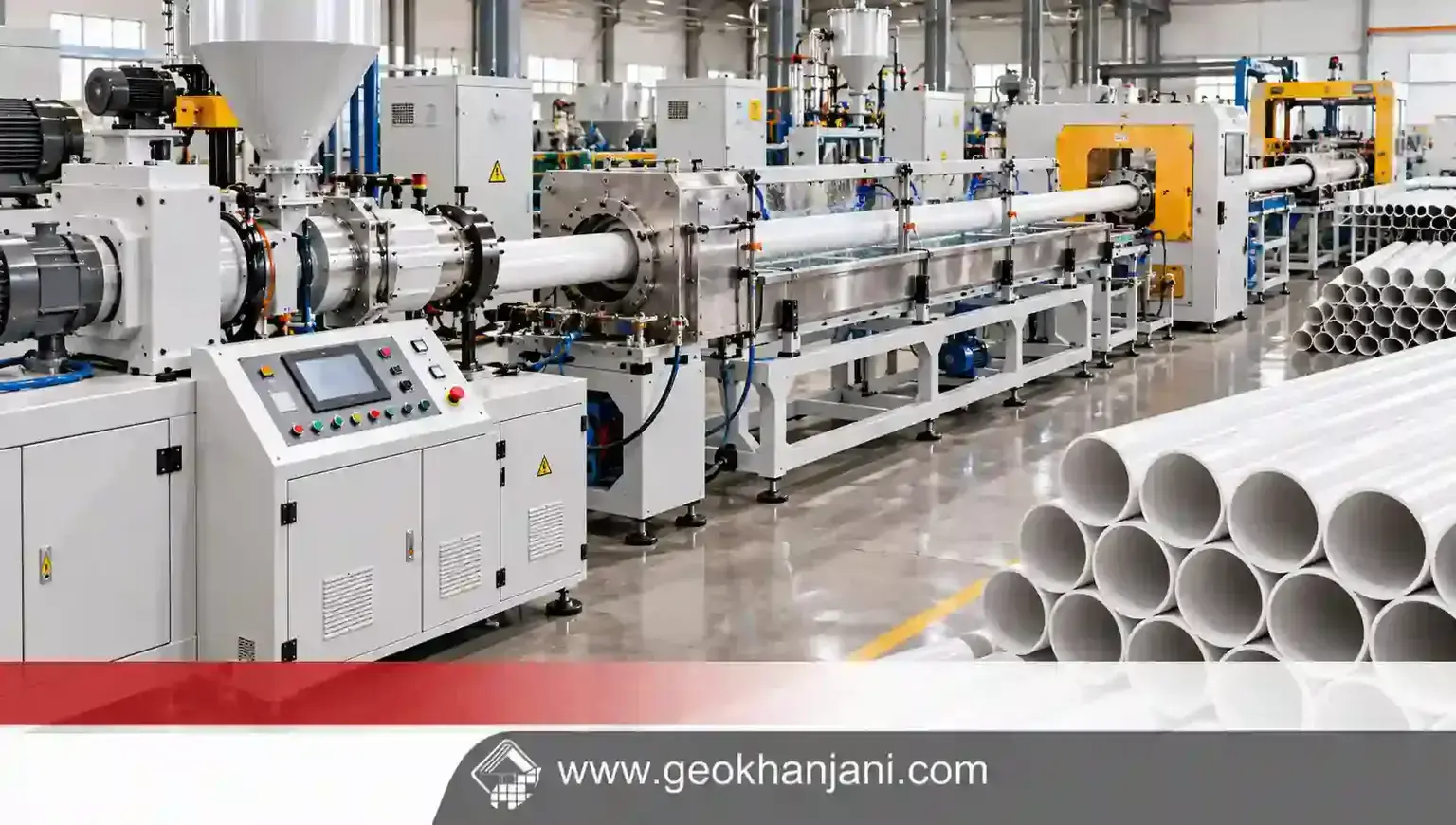

خط تولید لوله پلیکا
خط تولید لوله پلیکا؛ تجهیزات، مراحل تولید و راهنمای راه‌اندازی
لوله پلیکا یا لوله PVC یکی از پرکاربردترین انواع لوله‌های پلیمری در پروژه‌های ساختمانی، فاضلابی، کشاورزی، تأسیسات و زیرساختی است. وزن مناسب، مقاومت مطلوب در برابر بسیاری از مواد شیمیایی، عدم زنگ‌زدگی و قابلیت تولید در ابعاد و ضخامت‌های مختلف باعث شده این لوله‌ها جایگاه مهمی در صنایع مختلف داشته باشند.
تولید لوله پلیکا با استفاده از یک مجموعه ماشین‌آلات به‌هم‌پیوسته انجام می‌شود که به آن خط تولید لوله PVC یا خط تولید لوله پلیکا گفته می‌شود. انتخاب صحیح تجهیزات این خط، کیفیت مواد اولیه، تنظیمات دستگاه اکسترودر و کنترل پارامترهای فرآیند، تأثیر مستقیمی بر کیفیت محصول نهایی دارد.
در این مقاله با اجزای اصلی خط تولید لوله پلیکا، مراحل تولید، تجهیزات مورد نیاز و عوامل مؤثر بر کیفیت لوله آشنا می‌شویم.
لوله پلیکا چیست؟
پلیکا نامی رایج برای لوله‌های ساخته‌شده از پلی‌وینیل کلراید یا PVC است. این لوله‌ها معمولاً در سیستم‌های انتقال آب، فاضلاب، زهکشی، کابل‌گذاری، تأسیسات ساختمانی و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرند.
PVC به دلیل ویژگی‌های فیزیکی و شیمیایی مناسب، قابلیت فرآوری به روش اکستروژن را دارد. در این روش، مواد اولیه پس از آماده‌سازی و اختلاط وارد دستگاه اکسترودر شده و پس از ذوب و شکل‌دهی، از قالب مخصوص عبور می‌کنند تا به شکل لوله درآیند.
خط تولید لوله پلیکا چگونه کار می‌کند؟
فرآیند تولید لوله پلیکا معمولاً از چند مرحله اصلی تشکیل شده است. مواد اولیه ابتدا آماده و ترکیب می‌شوند و سپس وارد اکسترودر می‌شوند.
در اکسترودر، مواد PVC تحت تأثیر حرارت و نیروی مکانیکی به حالت قابل فرآوری درمی‌آیند. مواد مذاب از قالب عبور کرده و شکل لوله را پیدا می‌کنند. سپس لوله وارد سیستم کالیبراسیون و خنک‌کاری شده و در ادامه توسط دستگاه کشنده به سمت بخش برش یا کلاف‌پیچی هدایت می‌شود.
به‌صورت کلی مسیر تولید این‌طور پیش می‌رود: مواد اولیه وارد میکسر می‌شوند، از آنجا به تغذیه و سپس اکسترودر منتقل می‌شوند، مواد مذاب از قالب عبور می‌کند، محصول در کالیبراتور شکل می‌گیرد و در سیستم خنک‌کاری سرد می‌شود، سپس دستگاه کشنده آن را حرکت می‌دهد تا به مرحله برش برسد و در نهایت کنترل کیفیت و بسته‌بندی انجام می‌شود.
البته ساختار خط تولید بسته به نوع لوله، قطر محصول، ضخامت، ظرفیت تولید و طراحی سازنده ماشین‌آلات می‌تواند متفاوت باشد.
اجزای اصلی خط تولید لوله پلیکا
میکسر مواد اولیه
یکی از نخستین تجهیزات خط تولید، سیستم اختلاط مواد است. مواد PVC به‌تنهایی وارد فرآیند تولید نمی‌شوند و بسته به فرمولاسیون محصول، ممکن است مواد افزودنی مختلفی برای کنترل ویژگی‌های محصول به ترکیب اضافه شوند.
میکسر وظیفه دارد مواد را به شکل یکنواخت با یکدیگر ترکیب کند تا خوراک مناسبی برای مرحله اکستروژن آماده شود.
دستگاه اکسترودر PVC
اکسترودر یکی از مهم‌ترین تجهیزات خط تولید لوله پلیکا است.
در این دستگاه، مواد اولیه تحت تأثیر حرارت و نیروی برشی به حالت مناسب برای شکل‌دهی درمی‌آیند. سپس مواد از طریق ماردون به سمت قالب هدایت می‌شوند.
نوع اکسترودر، طراحی ماردون، سیستم گرمایش، کنترل دما و ظرفیت دستگاه باید متناسب با فرمولاسیون مواد و ابعاد لوله انتخاب شود.
برای تولید لوله PVC معمولاً استفاده از اکسترودر مناسب مواد PVC اهمیت زیادی دارد، زیرا تنظیم نادرست فرآیند می‌تواند باعث ایجاد عیوبی در محصول نهایی شود.
قالب لوله PVC
پس از اکسترودر، مواد مذاب وارد قالب یا Die می‌شوند.
قالب وظیفه دارد جریان مواد را به شکل هندسی موردنظر تبدیل کند. قطر داخلی و خارجی لوله، ضخامت دیواره و یکنواختی محصول تا حد زیادی به طراحی و تنظیم صحیح قالب وابسته است.
برای تولید لوله‌های با قطرهای مختلف، قالب متناسب با ابعاد محصول مورد نیاز است.
دستگاه کالیبراسیون
پس از خروج لوله از قالب، محصول هنوز دمای بالایی دارد و برای تثبیت ابعاد باید وارد سیستم کالیبراسیون شود.
کالیبراتور به حفظ قطر و شکل لوله کمک می‌کند و باعث می‌شود محصول نهایی ابعاد یکنواخت‌تری داشته باشد.
در این مرحله کنترل خلأ، دما و شرایط خنک‌کاری اهمیت زیادی دارد.
سیستم خنک‌کننده
پس از شکل‌دهی، لوله باید به‌تدریج خنک شود تا ساختار آن تثبیت شود.
سیستم خنک‌کاری معمولاً شامل مخازن یا تجهیزات انتقال آب است که با کنترل شرایط دمایی، فرآیند سرد شدن لوله را انجام می‌دهند.
خنک‌کاری نامناسب می‌تواند روی شکل، ابعاد و کیفیت سطح محصول تأثیر بگذارد.
دستگاه کشنده
پس از کالیبراسیون و خنک‌کاری، لوله توسط دستگاه کشنده به سمت مراحل بعدی خط هدایت می‌شود.
سرعت کشنده باید با سرعت خروج مواد از اکسترودر هماهنگ باشد. عدم هماهنگی میان این دو بخش می‌تواند روی ضخامت و ابعاد لوله تأثیر بگذارد.
دستگاه برش
در تولید لوله‌های شاخه‌ای، لوله پس از رسیدن به طول مشخص توسط دستگاه برش قطع می‌شود.
سیستم برش باید بتواند برش‌هایی با طول دقیق و لبه مناسب ایجاد کند.
برای مثال در تولید لوله‌های شاخه‌ای، تنظیم طول برش بر اساس استاندارد و سفارش مشتری انجام می‌شود.
دستگاه کلاف‌پیچ
برخی لوله‌های انعطاف‌پذیر یا محصولات خاص ممکن است به‌صورت کلاف تولید شوند. در چنین شرایطی، به جای برش در طول‌های مشخص، لوله وارد سیستم کلاف‌پیچی می‌شود.
انتخاب این بخش به نوع محصول نهایی و مشخصات فنی لوله بستگی دارد.
مواد اولیه مورد استفاده در تولید لوله پلیکا
ماده اصلی تولید لوله پلیکا، PVC است. با این حال، برای دستیابی به ویژگی‌های موردنظر، در فرمولاسیون تولید ممکن است از افزودنی‌های مختلف نیز استفاده شود.
نوع و میزان مواد افزودنی به عواملی مانند کاربرد نهایی لوله، مقاومت مکانیکی مورد انتظار، شرایط محیطی، رنگ محصول، انعطاف‌پذیری مورد نیاز، ضخامت لوله، استاندارد تولید و فرآیند و تجهیزات تولید وابسته است.
فرمولاسیون مناسب باید با تجهیزات خط تولید هماهنگ باشد تا فرآیند اکستروژن پایدار و محصول نهایی یکنواخت باشد.
مراحل تولید لوله پلیکا
مرحله اول، آماده‌سازی مواد
در ابتدا مواد اولیه و افزودنی‌ها بر اساس فرمولاسیون مشخص آماده می‌شوند.
مرحله دوم، اختلاط
مواد در میکسر با یکدیگر ترکیب می‌شوند تا مخلوطی یکنواخت برای ورود به خط تولید آماده شود.
مرحله سوم، اکستروژن
مخلوط وارد اکسترودر شده و در اثر حرارت و نیروی مکانیکی برای شکل‌دهی آماده می‌شود.
مرحله چهارم، شکل‌دهی
مواد از قالب عبور کرده و فرم لوله را به خود می‌گیرند.
مرحله پنجم، کالیبراسیون و خنک‌کاری
لوله پس از خروج از قالب وارد بخش کالیبراسیون شده و سپس در سیستم خنک‌کننده، دمای آن کاهش پیدا می‌کند.
مرحله ششم، کشش
دستگاه کشنده لوله را با سرعت مشخص در مسیر خط تولید حرکت می‌دهد.
مرحله هفتم، برش یا کلاف‌پیچی
بر اساس نوع محصول، لوله به طول‌های مشخص برش داده شده یا به شکل کلاف جمع‌آوری می‌شود.
مرحله هشتم، کنترل کیفیت
در نهایت مشخصات ظاهری و فنی محصول بررسی شده و لوله‌های تولیدشده برای بسته‌بندی و عرضه آماده می‌شوند.
چه عواملی روی کیفیت لوله پلیکا تأثیر دارند؟
کیفیت محصول نهایی تنها به ماشین‌آلات وابسته نیست و مجموعه‌ای از عوامل در این زمینه نقش دارند.
کیفیت مواد اولیه یکی از این عوامل است؛ استفاده از مواد اولیه مناسب و کنترل کیفیت آن‌ها، یکی از عوامل مهم در تولید لوله استاندارد است.
فرمولاسیون هم مهم است؛ نسبت PVC و افزودنی‌ها باید متناسب با کاربرد نهایی محصول انتخاب شود.
تنظیم دمای اکسترودر نیز اهمیت دارد؛ دمای بخش‌های مختلف اکسترودر باید به‌درستی تنظیم شود، چون دمای نامناسب می‌تواند فرآیند شکل‌دهی را مختل کند.
سرعت ماردون باید متناسب با ظرفیت خط، فرمولاسیون و شرایط تولید تنظیم شود.
سرعت کشنده روی ضخامت و ابعاد محصول تأثیر دارد و باید با سرعت خروج مواد هماهنگ باشد.
سیستم خنک‌کاری مناسب به تثبیت شکل و ابعاد لوله کمک می‌کند.
طراحی قالب هم باید متناسب با قطر، ضخامت و مشخصات لوله طراحی و تنظیم شود.
مزایای راه‌اندازی خط تولید لوله پلیکا
راه‌اندازی یک خط تولید لوله PVC می‌تواند امکان تولید محصولات متنوع در قطرها و ضخامت‌های مختلف را فراهم کند.
از جمله مزایای این صنعت می‌توان به امکان تولید لوله در ابعاد مختلف، قابلیت استفاده در کاربردهای متنوع، فرآیند تولید پیوسته، امکان اتوماسیون بخش‌های مختلف خط، قابلیت کنترل پارامترهای تولید، امکان توسعه ظرفیت تولید و تنوع در محصولات قابل تولید اشاره کرد.
البته میزان سرمایه‌گذاری، ظرفیت اقتصادی خط و تجهیزات مورد نیاز باید بر اساس بازار هدف و نوع محصول موردنظر بررسی شود.
برای خرید خط تولید لوله پلیکا به چه نکاتی توجه کنیم؟
پیش از خرید خط تولید باید مشخص شود که قرار است چه نوع لوله‌ای تولید شود. قطر، ضخامت، طول شاخه، ظرفیت تولید و نوع کاربرد محصول، همگی روی انتخاب تجهیزات تأثیرگذار هستند.
همچنین بهتر است پیش از خرید، ظرفیت واقعی خط تولید، محدوده قطر قابل تولید، نوع اکسترودر، مشخصات ماردون و سیلندر، سیستم کنترل دما، نوع قالب‌ها، سیستم کالیبراسیون، ظرفیت سیستم خنک‌کاری، سرعت کشنده، سیستم برش، میزان اتوماسیون، مصرف انرژی، خدمات نصب و راه‌اندازی، تأمین قطعات یدکی و خدمات فنی و تعمیرات بررسی شود.
انتخاب خط صرفاً بر اساس قیمت اولیه می‌تواند در بلندمدت هزینه‌های نگهداری، توقف تولید و تعمیرات را افزایش دهد. بنابراین بررسی مشخصات فنی و خدمات پس از فروش اهمیت زیادی دارد.
ظرفیت خط تولید لوله پلیکا
ظرفیت تولید به مجموعه‌ای از عوامل وابسته است و نمی‌توان یک عدد ثابت را برای تمام خطوط تولید در نظر گرفت.
قطر لوله، ضخامت، نوع مواد اولیه، سرعت اکستروژن، توان اکسترودر، طراحی قالب و سرعت کشنده از جمله عواملی هستند که ظرفیت تولید را تحت تأثیر قرار می‌دهند.
به همین دلیل هنگام مقایسه خطوط تولید، بهتر است ظرفیت اعلام‌شده همراه با شرایطی که این ظرفیت در آن به دست می‌آید بررسی شود.
کاربردهای لوله پلیکا
لوله‌های PVC در بخش‌های مختلفی مورد استفاده قرار می‌گیرند، از جمله شبکه‌های فاضلاب، سیستم‌های زهکشی، تأسیسات ساختمانی، انتقال برخی سیالات، محافظت و عبور کابل، پروژه‌های عمرانی، کاربردهای کشاورزی، سیستم‌های تخلیه آب و زیرساخت‌های شهری.
البته نوع لوله و مشخصات فنی آن باید متناسب با کاربرد موردنظر انتخاب شود.
جمع‌بندی
خط تولید لوله پلیکا مجموعه‌ای از تجهیزات شامل سیستم آماده‌سازی مواد، میکسر، اکسترودر، قالب، کالیبراتور، سیستم خنک‌کاری، کشنده و دستگاه برش یا کلاف‌پیچ است که به‌صورت هماهنگ برای تولید لوله PVC فعالیت می‌کنند.
کیفیت مواد اولیه، فرمولاسیون، طراحی تجهیزات، تنظیم دما و سرعت تولید و همچنین کنترل کیفیت نهایی، نقش مهمی در تولید لوله‌ای با ابعاد و خواص یکنواخت دارند.
اگر قصد راه‌اندازی یا توسعه خط تولید لوله پلیکا را دارید، انتخاب تجهیزات باید بر اساس نوع محصول، ظرفیت موردنظر، قطر لوله، ضخامت، کاربرد نهایی و بودجه سرمایه‌گذاری انجام شود.
