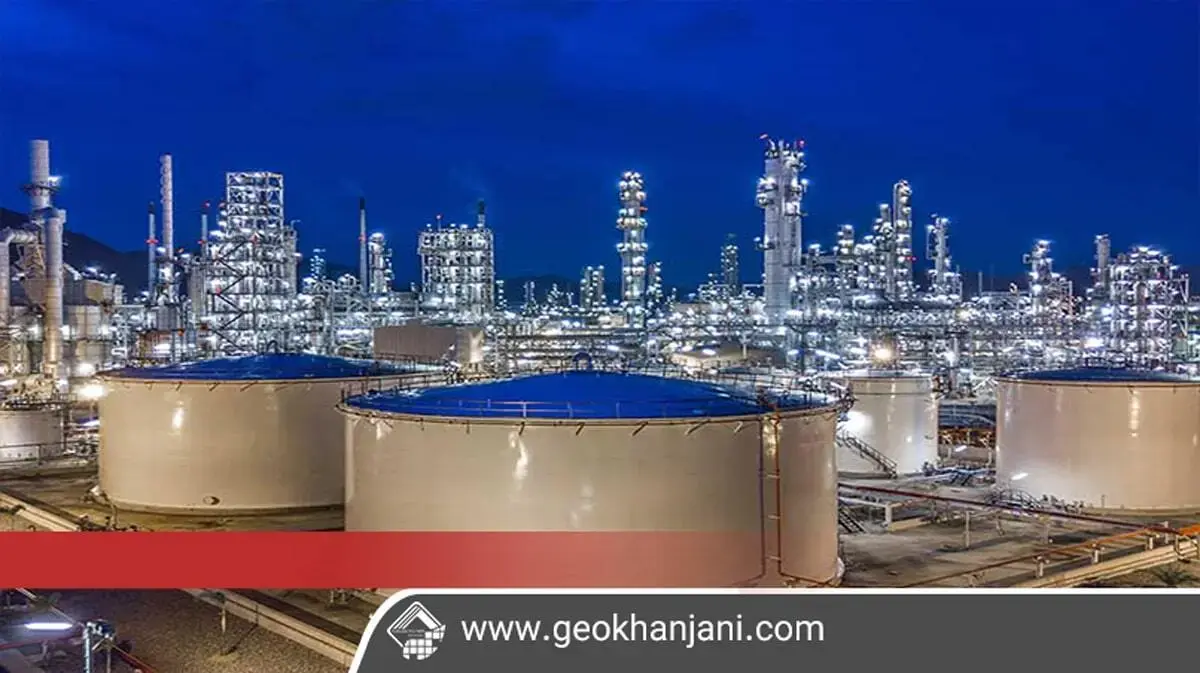

ایزولاسیون مخازن نفتی

ایزولاسیون مخازن نفتی با ورق ژئوممبران

یکی از مهمترین کاربردهای مصالح آب بند و ایزولاسیون ژئوسنتتیک، استفاده از پوشش عایق بنتونیتی GCL و ژئوممبران HDPE (در ضخامت های 1.5 و 2 میلیمتر) جهت تامین ایزولاسیون مخازن نفتی از جمله سطح زیرین مخازن فلزی ذخیره سوخت که غالبا به صورت استوانه ای هستند و محدوده بیرونی مخازن حد فاصل خاکریزهای جداکننده (Bond Wall) می باشد. مصالح ژئوسینتتیک به عنوان لایه محافظ در برابر نفوذ مایعات حاصل از نشت احتمالی مواد نفتی و میعانات گازی به بستر خاک، جهت جلوگیری از آلودگی زیست محیطی و پایش میزان نشتی در فونداسیون، طراحی و اجرا می گردد.

مصالح ژئوسینتتیک با توجه به کیفیت بسیار بالای تولید مطابق با استاندارد های GRI-GM13 ،API و در عرض های مختلف جهت ایزولاسیون فونداسیون مخازن نفتی استوانه ای و گرد به دلیل کمترین پرت بوجود آمده از برش های منحنی شکل مورد استفاده قرار میگیرد. پس از بستر سازی اولیه، رینگ بتنی ساخته شده و لوله های مورد نیاز در دیواره رینگ پیش بینی میشود و در صورت نیاز، سامپ ها در محلهای مشخص شده حفاری میگردند. عموما فشردگی سطوح میبایست حدود 95% بوده تا عملکرد مناسب مشاهده گردد. استفاده از یک یا دو لایه ژئوتکستایل و یک لایه ژئوممبران پلی اتیلن سنگین HDPE و یا همان عایق بنتونیتی GCL جهت ایزولاسیون مخازن نفتی پیشنهاد می گردد.

عموما طرح کلی ایزولاسیون مخازن نفتی با ورق ژئوممبران بشرح زیر است:

  • ایزولاسیون سطح زیرین مخازن فلزی
  • آماده سازی بستر مطابق دستور العمل مشاور یا کارشناس مربوطه.
  • اجرای یک لایه ژئوتکستایل بر روی بستر خاکی آماده شده در صورت عدم استفاده از خاک ریز دانه نظیر ماسه بادی.
  • اجرای یک لایه ورق ژئوممبران HDPE که غالبا برای این کاربرد از ضخامت 1.5 میلیمتر استفاده می گردد.
  • اجرای یک لایه ژئوتکستایل بر روی ورق ژئوممبران در صورت عدم استفاده از خاک ریزدانه نظیر ماسه بادی.

ایزولاسیون محدوده Bond Wall :

  • آماده سازی بستر مطابق دستور العملهای مشاور یا کارشناس مربوطه.
  • اجرای پوشش عایق بنتونیتی GCL بر روی بستر خاک آماده شده.
  • پیش آب دهی (Pre-Hydration) جهت تامین تورم سدیم بنتونیت GCL.
  • خاکریزی به ضخامت حداقل 30 سانتیمتر برروی GCL درکوتاهترین زمان ممکن.
