اگر در پروژههای مهندسی عمران مثل سدسازی، لندفیل یا کانالهای انتقال آب با ژئوممبران سروکار دارید، حتماً میدانید یک سوراخ کوچک میتواند مثل ترک ریز در یک سد بزرگ، خسارت سنگینی ایجاد کند. اینجاست که دستگاه آزمون مقاومت سوراخشدگی ژئوممبران اهمیت پیدا میکند.
آزمون مقاومت سوراخشدگی ژئوممبران یکی از تستهای مکانیکی مهم در صنعت ژئوسنتتیک است که برای بررسی میزان مقاومت ورق ژئوممبران در برابر نفوذ اجسام نوکتیز انجام میشود. در این آزمون، یک نیروی متمرکز از طریق یک پروب یا پانچ استاندارد به سطح ژئوممبران وارد میشود تا مشخص گردد ماده در چه سطح فشاری دچار پارگی یا شکست خواهد شد. این تست نقش کلیدی در کنترل کیفیت محصولات ژئوممبران دارد و در بسیاری از پروژههای حساس عمرانی الزامی است.
اهمیت تست در پروژههای مهندسی
اهمیت آزمون سوراخشدگی زمانی مشخص میشود که ورق ژئوممبران در محیطهای پرریسک مانند محل دفن زباله، سدهای خاکی یا کانالهای انتقال آب نصب میشوند. در چنین شرایطی وجود سنگریزهها، فشار خاک و عوامل خارجی میتواند باعث ایجاد سوراخ یا پارگی شود که پیامدهای زیستمحیطی و اقتصادی سنگینی دارد. به همین دلیل، مهندسان با انجام این تست از دوام و عملکرد مناسب ژئوممبران در شرایط واقعی اطمینان حاصل میکنند.
تفاوت Puncture با سایر تستهای مکانیکی
تست سوراخشدگی با آزمونهایی مانند کشش، پارگی یا مقاومت ضربه تفاوت دارد زیرا تمرکز آن بر مقاومت موضعی ماده در برابر نفوذ است نه تحمل نیروهای گسترده. برای مثال، در تست کشش نیروی وارد شده در طول نمونه پخش میشود، اما در آزمون سوراخشدگی نیرو به یک نقطه کوچک متمرکز است. همین ویژگی باعث میشود این آزمون معیار دقیقتری برای بررسی عملکرد ژئوممبران در برابر خطرات اجرایی و نصب باشد.

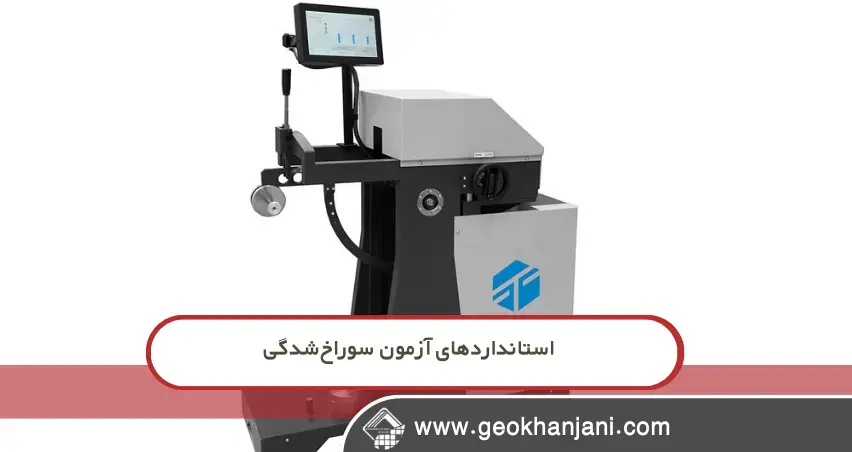

استانداردهای آزمون سوراخشدگی
ASTM D4833 – روش تست و کاربرد
یکی از رایجترین استانداردهای جهانی برای آزمون سوراخشدگی ژئوممبران، استاندارد ASTM D4833 است که روش انجام تست Index Puncture Resistance را مشخص میکند. در این استاندارد نمونه ژئوممبران تحت فشار یک پانچ با ابعاد تعریفشده قرار میگیرد و حداکثر نیروی لازم برای سوراخ شدن ثبت میشود. این استاندارد در بسیاری از پروژههای بینالمللی و آزمایشگاههای کنترل کیفیت به عنوان مرجع اصلی استفاده میشود.
مقایسه استاندارد ASTM با ISO و EN
در کنار ASTM، استانداردهای دیگری مانند ISO و EN نیز برای ارزیابی مقاومت سوراخشدگی وجود دارند که در برخی جزئیات روش اجرا و تجهیزات تفاوتهایی دارند. ASTM بیشتر در بازار آمریکا و پروژههای بینالمللی کاربرد دارد، در حالی که EN در اروپا رایجتر است. انتخاب استاندارد مناسب بستگی به الزامات پروژه، محل اجرا و نوع قراردادهای فنی دارد، اما در نهایت همه این استانداردها هدف مشترکی یعنی تضمین ایمنی و دوام ژئوممبران دارند.
کاربرد نتایج استاندارد در انتخاب مواد و QC
نتایج تست سوراخشدگی فقط یک عدد ساده نیست، بلکه معیار مهمی برای انتخاب ژئوممبران مناسب و ارزیابی کیفیت تولید است. تولیدکنندگان با استفاده از این نتایج میتوانند ترکیب مواد اولیه و فرآیند تولید را بهینه کنند و مهندسان پروژه نیز با مقایسه دادهها، بهترین نوع ژئوممبران را برای شرایط خاص انتخاب میکنند. به همین دلیل، این آزمون یکی از بخشهای جدانشدنی کنترل کیفیت (QC) در صنعت ژئوسنتتیک محسوب میشود.

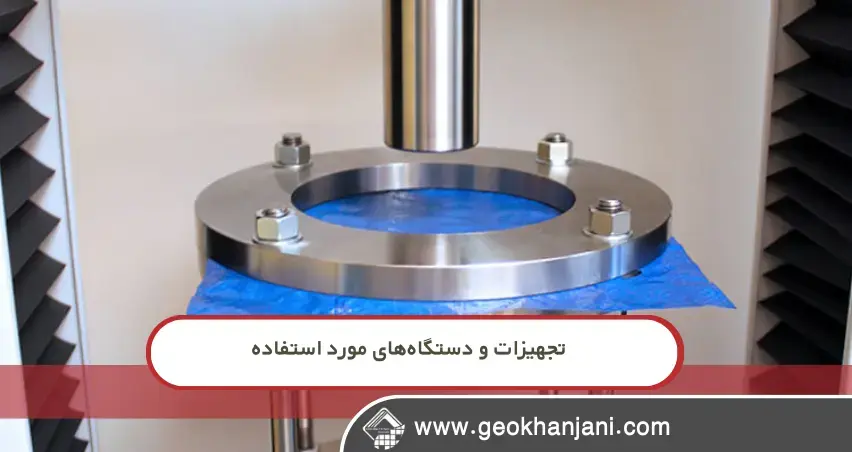

تجهیزات و دستگاههای مورد استفاده
Fixture و قطعات مورد نیاز
برای انجام تست سوراخشدگی، وجود فیکسچرهای مخصوص ضروری است. این قطعات شامل گیرههای نگهدارنده نمونه، پانچ استاندارد و صفحههای پشتیبان هستند که طبق استانداردهایی مانند ASTM طراحی میشوند. فیکسچر مناسب باعث میشود نیرو به صورت دقیق و قابل تکرار به نمونه وارد شود و نتایج آزمون اعتبار بالایی داشته باشند. بدون تجهیزات استاندارد، امکان مقایسه دادهها و تایید کیفیت وجود نخواهد داشت.
دستگاههای UTM و مشابه
بیشتر آزمونهای سوراخشدگی ژئوممبران با استفاده از دستگاههای یونیورسال تستینگ ماشین (UTM) انجام میشود. این دستگاهها قادرند نیروی فشاری را با دقت بالا اعمال کرده و میزان تغییر شکل و نقطه شکست را ثبت کنند. استفاده از UTM باعث میشود آزمایشگاهها بتوانند علاوه بر تست سوراخشدگی، سایر آزمونهای مکانیکی مانند کشش و پارگی را نیز با یک سیستم یکپارچه انجام دهند.
نکات فنی انتخاب دستگاه
انتخاب دستگاه مناسب به عواملی مانند ظرفیت نیرو، دقت سنسورها، نرمافزار تحلیل داده و سازگاری با استانداردهای جهانی بستگی دارد. همچنین در پروژههای بزرگ، دستگاههایی با قابلیت گزارشگیری پیشرفته و کالیبراسیون دقیق اهمیت بیشتری دارند. بنابراین هنگام خرید دستگاه آزمون سوراخشدگی، باید علاوه بر قیمت، به ویژگیهای فنی و خدمات پس از فروش نیز توجه کرد.
روش انجام تست در آزمایشگاه
آمادهسازی نمونه
آمادهسازی نمونه یکی از مراحل حساس تست است، زیرا هرگونه خطا در برش یا شرایط محیطی میتواند نتایج را تحت تاثیر قرار دهد. نمونهها باید طبق ابعاد استاندارد تهیه شده و در شرایط دمایی و رطوبتی کنترلشده قرار گیرند. این مرحله باعث میشود دادههای آزمون دقیق و قابل استناد باشند و مقایسه بین محصولات مختلف امکانپذیر شود.
گامهای اجرای آزمون
در اجرای آزمون، نمونه ژئوممبران در دستگاه محکم شده و پانچ با سرعت مشخص به سطح آن فشار وارد میکند. نیروی اعمالشده تا لحظه سوراخ شدن افزایش مییابد و مقدار حداکثر نیرو به عنوان مقاومت سوراخشدگی ثبت میشود. این فرآیند معمولاً چندین بار تکرار میشود تا میانگین نتایج قابل اعتماد به دست آید.
ثبت داده و تفسیر منحنیها
دستگاههای مدرن علاوه بر عدد نهایی، منحنی نیرو-تغییر شکل را نیز ارائه میدهند که اطلاعات ارزشمندی درباره رفتار ژئوممبران در برابر فشار موضعی فراهم میکند. تحلیل این منحنیها به مهندسان کمک میکند تا علاوه بر نقطه شکست، میزان انعطافپذیری و عملکرد ماده قبل از پارگی را نیز بررسی کنند.

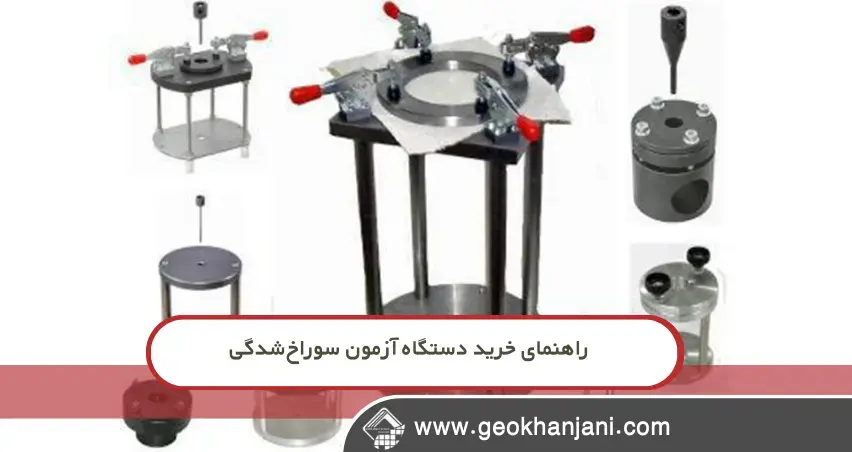

راهنمای خرید دستگاه آزمون سوراخشدگی
بودجه و سطح کاربرد
یکی از اولین معیارهای خرید دستگاه، بودجه پروژه و سطح استفاده است. آزمایشگاههای کوچک ممکن است به تجهیزات سادهتر نیاز داشته باشند، در حالی که مراکز تحقیقاتی و پروژههای بزرگ به دستگاههای پیشرفته با قابلیت تحلیل دقیقتر احتیاج دارند. تعیین سطح کاربرد باعث میشود هزینهها بهینه و انتخاب دستگاه منطقیتر باشد.
برندها و مقایسه
در بازار ایران و جهان برندهای مختلفی در حوزه دستگاههای تست ژئوممبران فعالیت دارند. برخی برندها به دلیل دقت بالا و سابقه بینالمللی محبوب هستند و برخی دیگر به دلیل قیمت مناسب و خدمات داخلی انتخاب میشوند. مقایسه برندها باید بر اساس استانداردهای پشتیبانیشده، کیفیت ساخت و خدمات پس از فروش انجام شود.
عوامل موثر در انتخاب
عوامل کلیدی شامل ظرفیت دستگاه، نوع فیکسچرها، دقت اندازهگیری، نرمافزار گزارشدهی و امکان کالیبراسیون هستند. همچنین پشتیبانی فنی و تامین قطعات یدکی در بلندمدت اهمیت زیادی دارد. بنابراین انتخاب دستگاه نباید صرفاً بر اساس قیمت باشد بلکه باید یک تصمیم فنی و اقتصادی همزمان محسوب شود.
کاربردهای صنعتی
پروژههای سدسازی و حفاظت خاک
در سدسازی و پروژههای حفاظت خاک، ژئوممبرانها نقش اصلی در جلوگیری از نشت آب دارند. مقاومت سوراخشدگی در این پروژهها بسیار مهم است زیرا فشار سنگین خاک و وجود مصالح درشت میتواند باعث آسیب به لایه ژئوممبران شود. به همین دلیل تست سوراخشدگی یکی از الزامات کلیدی قبل از نصب است.
مهندسی محیطزیست و لندفیلها
در محلهای دفن زباله و پروژههای محیطزیستی، ژئوممبرانها به عنوان سد محافظ در برابر نفوذ شیرابههای آلوده عمل میکنند. کوچکترین سوراخ میتواند باعث آلودگی آبهای زیرزمینی شود. بنابراین آزمایش مقاومت سوراخشدگی برای تضمین ایمنی زیستمحیطی این پروژهها ضروری است.
مثالهای واقعی کاربرد
به عنوان مثال، در پروژههای بزرگ لندفیل شهری یا معادن روباز، ژئوممبرانها تحت فشار شدید و تماس با اجسام تیز قرار دارند. استفاده از دستگاه آزمون سوراخشدگی در این پروژهها باعث میشود مهندسان از انتخاب درست متریال مطمئن شوند و خطر شکست یا نشت به حداقل برسد.
