راهنمای کامل جوشکاری ژئوممبران: روش‌های Hot Wedge و Extrusion، تجهیزات و کنترل کیفی

ژئوممبران یکی از مهم‌ترین مصالح ژئوسنتتیک در پروژه‌های عمرانی، معدنی، زیست‌محیطی، کشاورزی و صنایع نفت و گاز است. این ورق‌های پلیمری به دلیل نفوذناپذیری بسیار بالا، نقش اساسی در جلوگیری از نشت مایعات و گازها ایفا می‌کنند. با این حال، عملکرد نهایی یک لایه ژئوممبران تنها به کیفیت خود محصول وابسته نیست؛ بلکه کیفیت جوشکاری ژئوممبران نیز تأثیر مستقیمی بر دوام، آب‌بندی و طول عمر سیستم دارد.

حتی اگر از بهترین ژئوممبران HDPE یا LLDPE استفاده شود، اجرای نامناسب درزها می‌تواند منجر به نشت، کاهش مقاومت سازه و افزایش هزینه‌های تعمیر شود. به همین دلیل شناخت روش‌های استاندارد جوشکاری، تجهیزات موردنیاز و فرآیندهای کنترل کیفیت برای تمامی مجریان و کارفرمایان ضروری است.

در این مقاله به بررسی کامل روش‌های Hot Wedge و Extrusion Welding، تجهیزات مورد استفاده و مهم‌ترین آزمون‌های کنترل کیفیت خواهیم پرداخت.

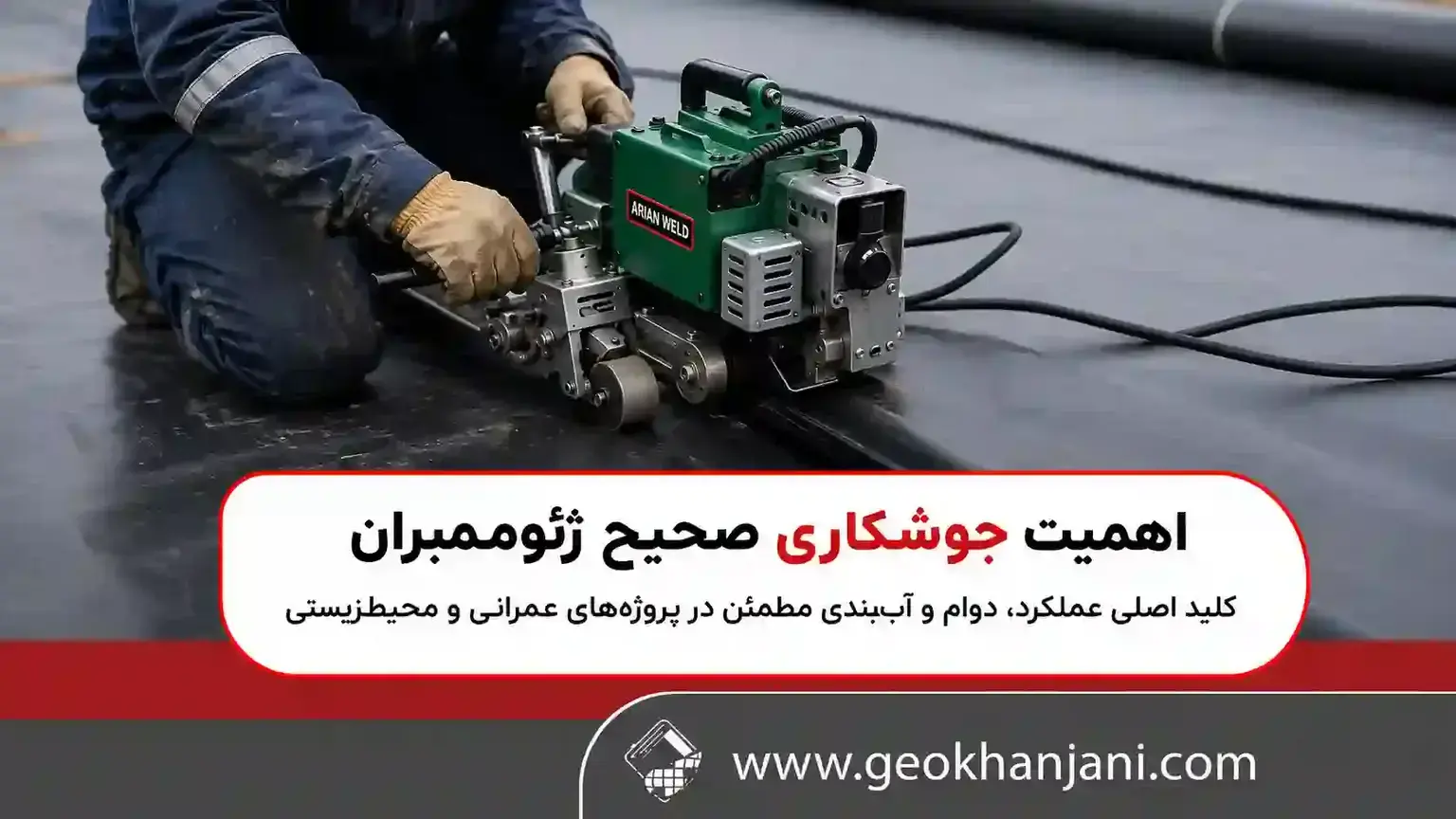

اهمیت جوشکاری صحیح ژئوممبران

ورق‌های ژئوممبران معمولاً در عرض‌های مختلف تولید می‌شوند و برای پوشش سطوح بزرگ باید به یکدیگر متصل شوند. این اتصال باید به گونه‌ای باشد که مقاومت آن با مقاومت خود ورق برابری کند یا بسیار نزدیک به آن باشد.

یک جوش استاندارد باید ویژگی‌های زیر را داشته باشد:

• آب‌بندی کامل
• مقاومت مکانیکی بالا
• مقاومت در برابر تنش‌های محیطی
• دوام در برابر تغییرات دمایی
• مقاومت در برابر مواد شیمیایی

به همین دلیل استانداردهایی مانند ASTM و GRI-GM19 دستورالعمل‌های دقیقی برای اجرای جوش و آزمون‌های کنترل کیفیت ارائه کرده‌اند.

روش Hot Wedge (جوش گوه داغ)

روش Hot Wedge یا جوش گوه داغ، رایج‌ترین و استانداردترین روش اتصال ژئوممبران‌های HDPE در پروژه‌های بزرگ است.

در این روش، یک تیغه یا گوه فلزی گرم بین دو ورق قرار می‌گیرد. هم‌زمان با اعمال حرارت، غلطک‌های فشار دو لایه را روی هم فشرده می‌کنند تا پلیمر ذوب شده و اتصال مولکولی ایجاد شود.

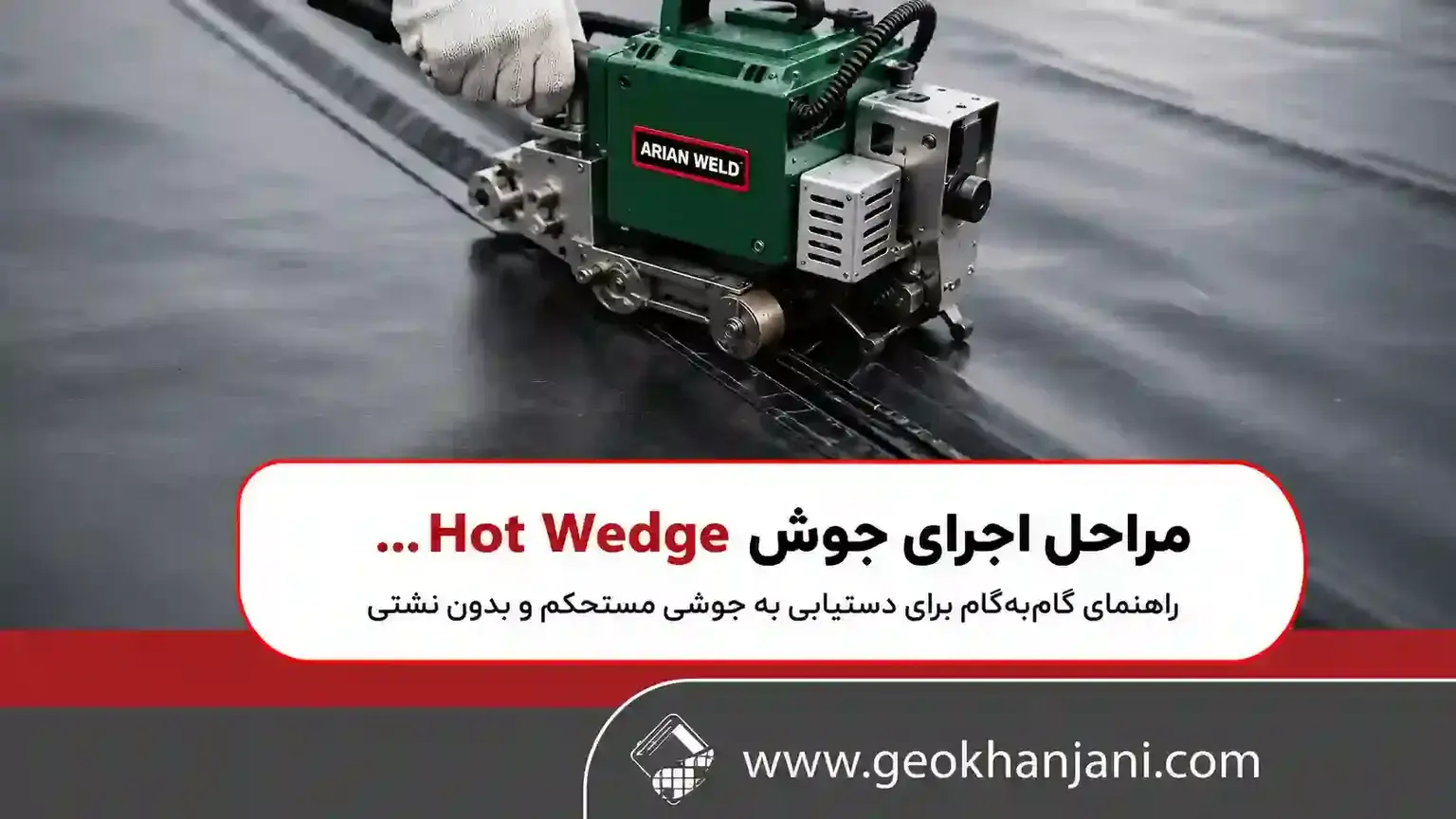

مراحل اجرای جوش Hot Wedge

1. آماده‌سازی سطح ژئوممبران

2. همپوشانی دو ورق (معمولاً 10 تا 15 سانتی‌متر)

3. تنظیم دما

4. تنظیم سرعت حرکت دستگاه

5. تنظیم فشار غلطک‌ها

6. اجرای جوش

7. بررسی اولیه درز

مزایای روش Hot Wedge

• سرعت اجرای بسیار بالا
• کیفیت یکنواخت
• مناسب پروژه‌های وسیع
• ایجاد جوش دو خطه با کانال تست هوا
• استحکام بسیار بالا
• کاهش خطای انسانی

معایب Hot Wedge

• مناسب نبودن برای نقاط پیچیده
• نیاز به سطح نسبتاً صاف
• حساسیت به شرایط آب‌وهوایی
• نیاز به اپراتور آموزش‌دیده

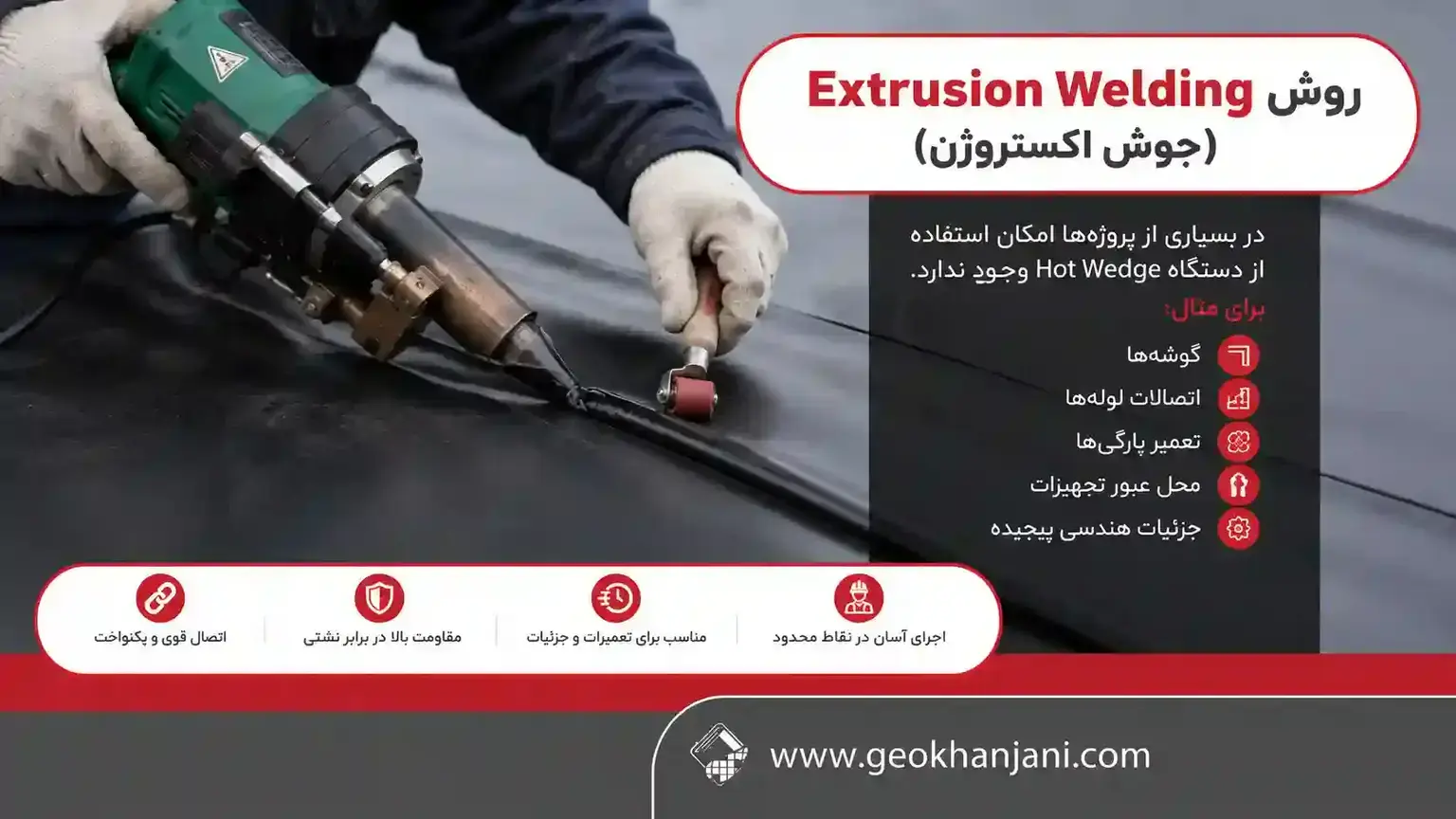

روش Extrusion Welding (جوش اکستروژن)

در بسیاری از پروژه‌ها امکان استفاده از دستگاه Hot Wedge وجود ندارد. برای مثال:

• گوشه‌ها
• اتصالات لوله‌ها
• تعمیر پارگی‌ها
• محل عبور تجهیزات
• جزئیات هندسی پیچیده

در این شرایط از جوش اکستروژن استفاده می‌شود.

در این روش، دستگاه اکسترودر ابتدا مفتول یا گرانول HDPE را ذوب کرده و سپس پلیمر مذاب را روی محل اتصال تزریق می‌کند.

هم‌زمان هوای گرم نیز سطح دو ورق را نرم می‌کند تا اتصال مناسبی ایجاد شود.

مراحل اجرای جوش اکستروژن

• تمیز کردن سطح
• سایش (Grinding) سطح ژئوممبران
• پیش‌گرمایش
• تزریق پلیمر مذاب
• شکل‌دهی جوش
• خنک شدن طبیعی

مزایای جوش اکستروژن

• مناسب برای تعمیرات
• اجرای آسان در نقاط محدود
• قابلیت جوشکاری اتصالات پیچیده
• مناسب برای جزئیات اجرایی

محدودیت‌ها

• سرعت پایین‌تر
• وابستگی بیشتر به مهارت اپراتور
• عدم امکان تست هوا
• حساسیت بیشتر به آماده‌سازی سطح

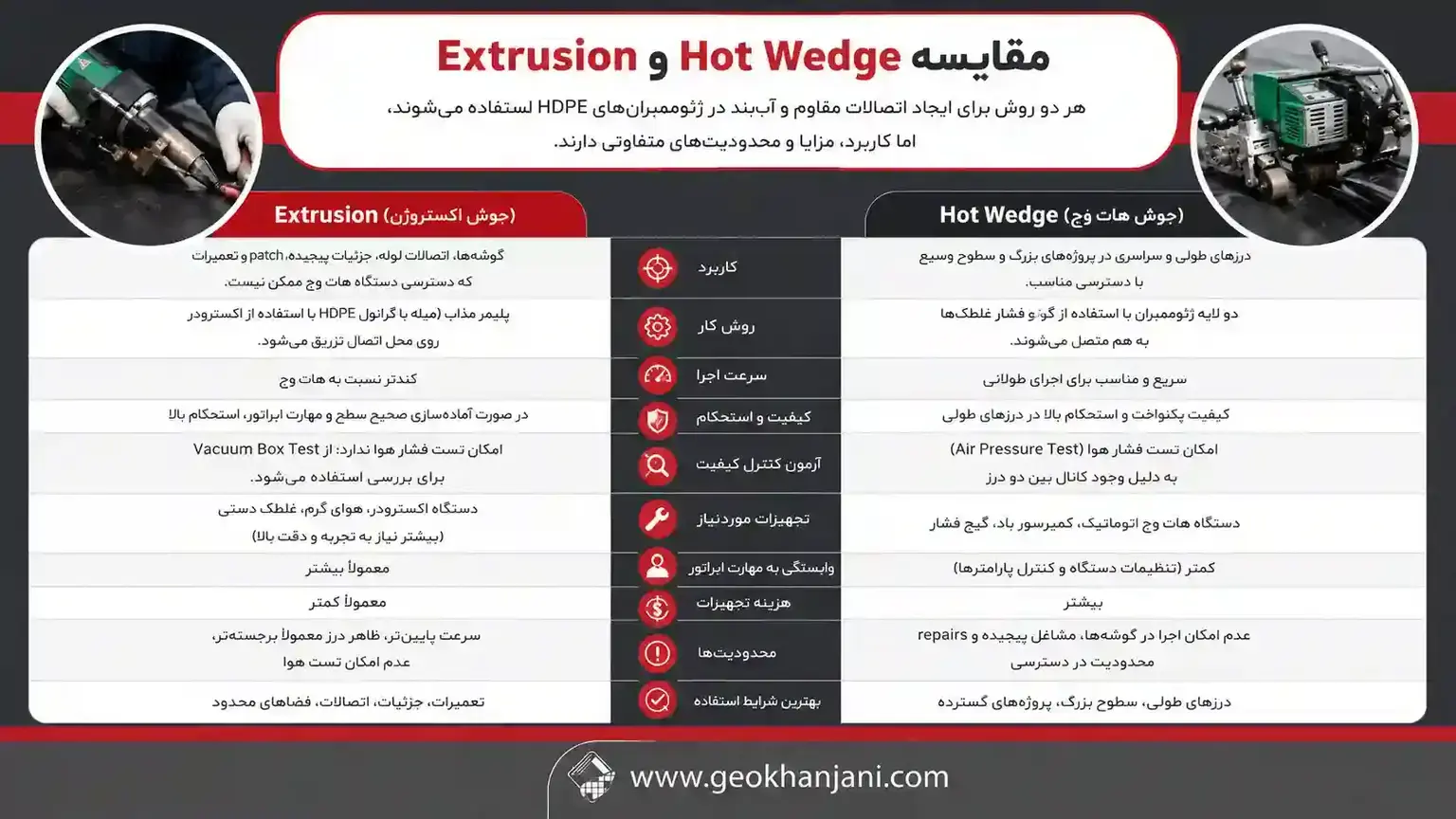

مقایسه Hot Wedge و Extrusion

تجهیزات موردنیاز برای جوشکاری ژئوممبران

اجرای اصولی جوش بدون تجهیزات مناسب امکان‌پذیر نیست.

مهم‌ترین تجهیزات عبارت‌اند از:

دستگاه Hot Wedge

اصلی‌ترین دستگاه اجرای درزهای طولی که قابلیت تنظیم:

• دما
• سرعت
• فشار

را دارد.

دستگاه Extruder

برای اجرای جوش‌های ترمیمی و جزئیات مورد استفاده قرار می‌گیرد.

کمپرسور هوا

برای انجام تست فشار هوا و همچنین برخی تجهیزات جانبی استفاده می‌شود.

دستگاه تست هوا

جهت بررسی نشتی کانال بین دو خط جوش Hot Wedge.

تجهیزات اندازه‌گیری

مانند:

• دماسنج مادون قرمز
• ضخامت‌سنج
• گیج فشار
• سرعت‌سنج دستگاه

ابزار آماده‌سازی

• سنگ فرز مخصوص
• برس سیمی
• پارچه بدون پرز
• الکل ایزوپروپیل

عوامل مؤثر بر کیفیت جوش

عوامل متعددی می‌توانند کیفیت اتصال را تحت تأثیر قرار دهند.

دمای محیط

دمای بسیار پایین یا بسیار بالا کیفیت جوش را کاهش می‌دهد.

تمیزی سطح

وجود گردوغبار، رطوبت یا چربی باعث کاهش چسبندگی مولکولی می‌شود.

سرعت دستگاه

سرعت زیاد فرصت کافی برای ذوب پلیمر ایجاد نمی‌کند.

فشار غلطک‌ها

فشار کم موجب اتصال ناقص و فشار زیاد باعث خارج شدن بیش از حد پلیمر مذاب می‌شود.

تنظیم دما

دمای پایین موجب جوش سرد و دمای بیش از حد موجب تخریب پلیمر خواهد شد.

کنترل کیفیت جوشکاری ژئوممبران

کنترل کیفیت مهم‌ترین مرحله پس از اجرای جوش است.

این کنترل‌ها معمولاً به دو دسته تقسیم می‌شوند:

• آزمون‌های غیرمخرب
• آزمون‌های مخرب

آزمون‌های غیرمخرب (NDT)

تست فشار هوا (Air Pressure Test)

رایج‌ترین تست برای جوش‌های Hot Wedge است.

در این روش:

• کانال میانی باد می‌شود.
• فشار مشخصی اعمال می‌شود.
• افت فشار طی زمان بررسی می‌شود.

عدم افت فشار نشان‌دهنده سلامت جوش است.

تست خلأ (Vacuum Box Test)

برای محل‌هایی که امکان تست هوا وجود ندارد استفاده می‌شود.

روی جوش کف صابون ریخته شده و جعبه خلأ قرار می‌گیرد.

ایجاد حباب نشان‌دهنده نشتی است.

بازرسی چشمی

تمامی درزها باید از نظر:

• یکنواختی
• عرض جوش
• سوختگی
• بریدگی
• تغییر رنگ

بررسی شوند.

آزمون‌های مخرب

نمونه‌هایی از جوش بریده شده و تحت آزمایش قرار می‌گیرند.

مهم‌ترین آزمون‌ها عبارت‌اند از:

آزمون Peel

برای بررسی استحکام جداشدگی دو ورق.

آزمون Shear

برای بررسی مقاومت برشی جوش.

آزمایشگاه کنترل کیفیت

در پروژه‌های بزرگ معمولاً نمونه‌ها به آزمایشگاه ارسال می‌شوند تا مطابق استاندارد ASTM ارزیابی شوند.

اشتباهات رایج در جوشکاری ژئوممبران

برخی از رایج‌ترین خطاها عبارت‌اند از:

• تنظیم نادرست دما
• تمیز نکردن سطح
• استفاده از دستگاه کالیبره‌نشده
• اجرای جوش در شرایط بارندگی
• استفاده از مفتول نامناسب در جوش اکستروژن
• عدم انجام تست‌های کنترل کیفیت
• آموزش ناکافی اپراتورها

پرهیز از این اشتباهات می‌تواند هزینه‌های تعمیرات و ریسک نشت را به میزان قابل توجهی کاهش دهد.

نکات مهم برای افزایش کیفیت اجرا

• استفاده از ژئوممبران با کیفیت و دارای گواهینامه معتبر
• کالیبره کردن روزانه دستگاه‌های جوش
• انجام تست آزمایشی قبل از شروع عملیات اصلی
• ثبت دما، سرعت و فشار هر جوش
• اجرای تست‌های غیرمخرب به صورت مستمر
• نمونه‌برداری دوره‌ای برای آزمون‌های مخرب
• استفاده از نیروهای آموزش‌دیده و دارای تجربه

جمع‌بندی

کیفیت عملکرد یک سیستم آب‌بندی ژئوممبران، بیش از هر چیز به کیفیت جوشکاری آن وابسته است. در پروژه‌های بزرگ، روش Hot Wedge به دلیل سرعت بالا، یکنواختی و امکان انجام تست فشار هوا، انتخاب اصلی برای اتصال درزهای طولی محسوب می‌شود. در مقابل،جوش اکستروژن (Extrusion Welding)راهکاری ایده‌آل برای اجرای جزئیات، تعمیرات و اتصالات پیچیده است.

در کنار انتخاب روش مناسب، استفاده از تجهیزات استاندارد، تنظیم صحیح پارامترهای جوش و اجرای دقیق آزمون‌های کنترل کیفیت نقش تعیین‌کننده‌ای در افزایش دوام و ایمنی پروژه دارند. رعایت این اصول نه‌تنها احتمال نشت و خرابی را به حداقل می‌رساند، بلکه باعث کاهش هزینه‌های نگهداری و افزایش عمر مفید سازه خواهد شد.

اگر قصد اجرای پروژه‌های عمرانی، معدنی، کشاورزی یا محیط‌زیستی را دارید، انتخاب ژئوممبران باکیفیت و بهره‌گیری از تیم‌های اجرایی متخصص مانند تیم ژئوخانجانی، مهم‌ترین گام برای دستیابی به یک سیستم آب‌بندی مطمئن و ماندگار است.
